JM-20_QA表.pdf - 第21页
QA表 机种 确认方法 1. 测量各传感器（左1处，右1 处）与X-LMT 传感器碰块的距离，确认在0.8～ 1.5mm的范围内。 调整方法 各传感器与X传感器碰块的距离在0.8～1.5mm 的范围内（目标1mm） 1. 进行调整，使 X-LMT 传感器碰块与传感器表面的距离 为0.8～1.5mm（目标1mm）。 原点及极限位置的检测 1. 原点复归不良 2. Y轴失控时伺服不断开，因超負荷而导致损坏 ＮＯ ① ② ＮＯ． 担当人 ③ …

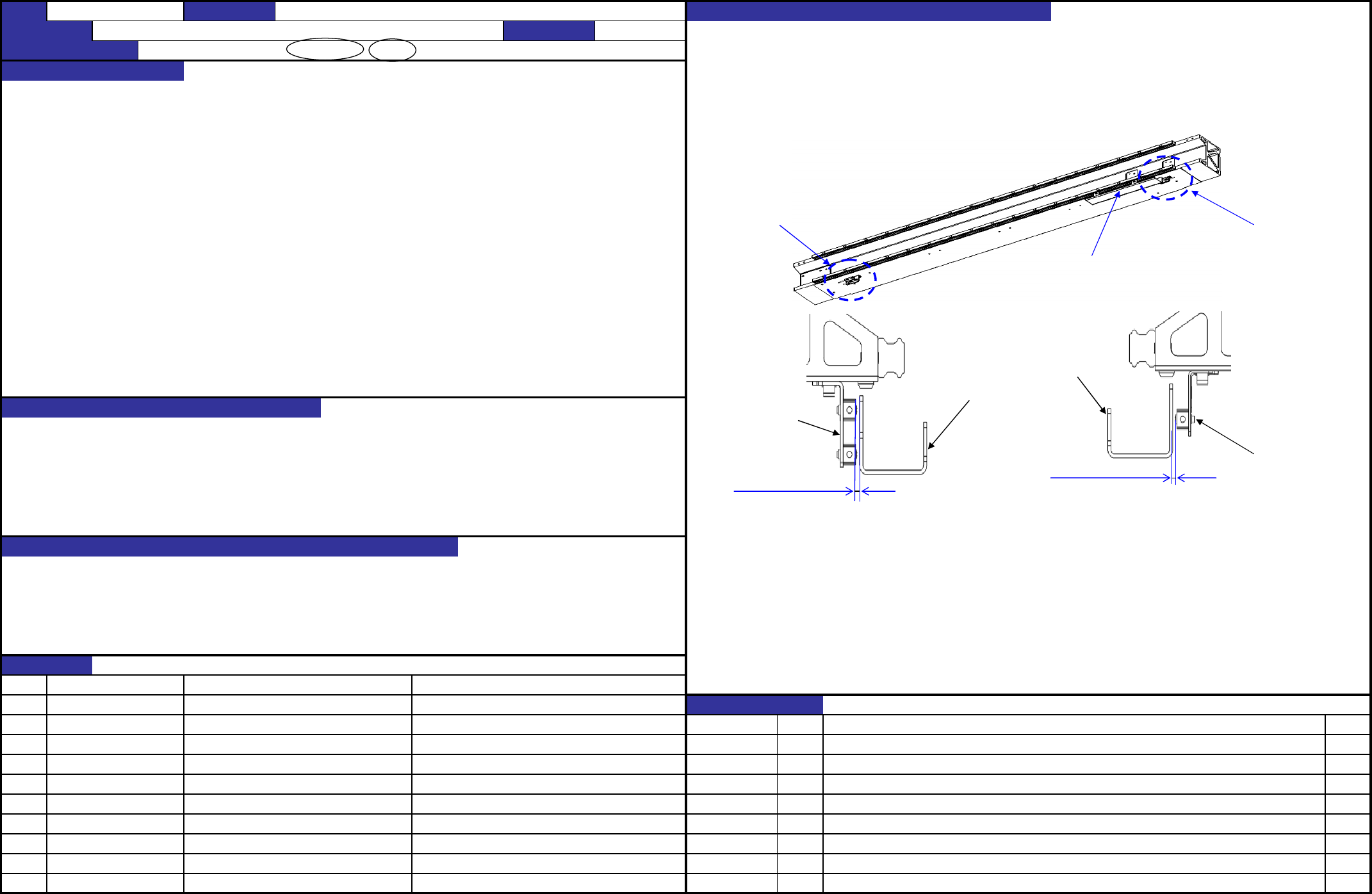

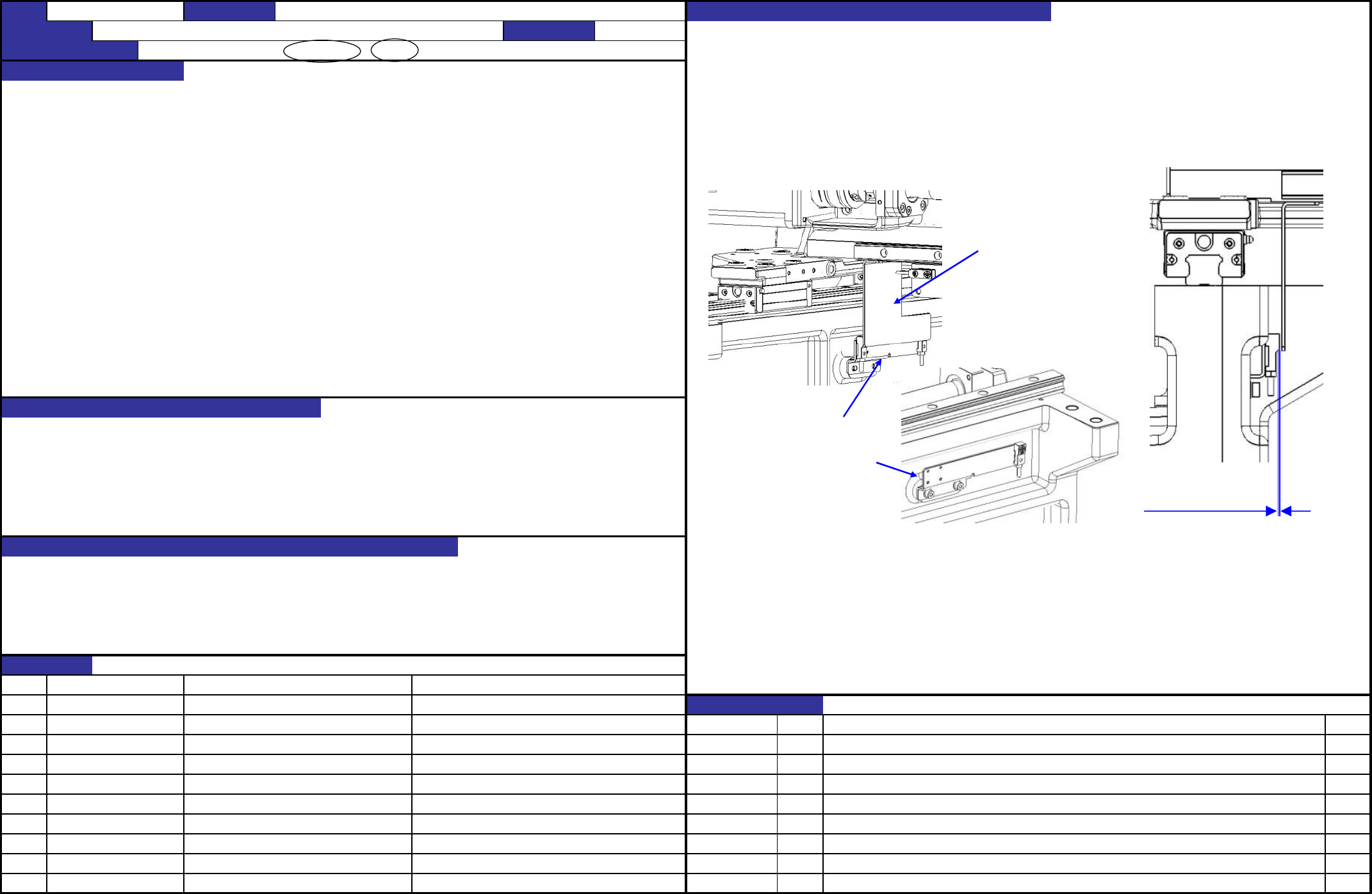

QA表
机种
确认方法
1. 测量各传感器（前1处，后1处）与Y传感器碰块的距离，确认在1.8～2.5mm的范围内。
调整方法
各传感器与Y传感器碰块的距离在1.8～2.5mm的范围内（目标2mm） 1. 调整Y传感器碰块的位置，使与传感器的距离为1.8～2.5mm（目标2mm）。
用Y传感器碰块无法调整到位时，要调整Y传感器BR位置。
原点及极限位置的检测
1. 原点复归不良
2. X轴失控时伺服不断开，因超負荷而导致损坏
ＮＯ
①
② ＮＯ． 担当人
③
④
⑤
⑥
⑦
⑧
⑨
⑩
内容
'13.02.01 新設
日期
40110215 Y_SENSOR_DOG
变更履历
货号 品名 有关质量特性
对象元件
预想故障（应规格调整值不良而发生的故障）
质量保证类别 功能・安全性 / 可靠性 / 安全性 / 商品特点
质量特性(规格调整值)
功能作用（规格调整值的意义）
功能名称
传感器碰块位置（１／２）
编制日期 2013/2/1
JM-20 装置名称
XY装置
确认方法及调整方法（故障处理方法）
Y传感器碰块
Y传感器BR_F组件
Y传感器BR_R组件
1.8～2.5mm
（目标2mm）
【2】-13
QA表
机种
确认方法
1. 测量各传感器（左1处，右1处）与X-LMT传感器碰块的距离，确认在0.8～1.5mm的范围内。
调整方法
各传感器与X传感器碰块的距离在0.8～1.5mm的范围内（目标1mm） 1. 进行调整，使X-LMT传感器碰块与传感器表面的距离为0.8～1.5mm（目标1mm）。
原点及极限位置的检测
1. 原点复归不良
2. Y轴失控时伺服不断开，因超負荷而导致损坏
ＮＯ
①
② ＮＯ． 担当人
③
④
⑤
⑥
⑦
⑧
⑨
⑩
内容
'13.02.01 新設
日期
40136805 X_LMT_SENSOR_DOG
变更履历
货号 品名 有关质量特性
对象元件
预想故障（应规格调整值不良而发生的故障）
质量保证类别 功能・安全性 / 可靠性 / 安全性 / 商品特点
质量特性(规格调整值)
功能作用（规格调整值的意义）
功能名称
传感器碰块位置（２／２）
编制日期 2013/2/1
JM-20 装置名称
XY装置
确认方法及调整方法（故障处理方法）
X_+LMT传感器组件
X_LMT传感器碰块
A部
B部
X_LMT传感器碰块
0.8～1.5mm
（目标1mm）
X_-LMT传感器组件
X_LMT传感器碰块
A部
B部
0.8～1.5mm
（目标1mm）
【2】-14
QA表
机种
1. X轴弯曲校正系数的取得
① 通过贴片精度最后工序中的精度检验表（Excel）的计算，取得校正系数。
② 读入在MSP设置要领书的“X轴弯曲修正”中取得的值。
１．影响Y方向的贴装精度。
２．特别是同时吸附时，影响吸附可靠性。
１．贴装精度恶化
２．发生吸附异常
３．由于吸附不良，发生芯片跳起，激光异常。
ＮＯ
①
② ＮＯ． 担当人
③
④
⑤
⑥
⑦
⑧
⑨
⑩
内容
'13.02.01 新設
日期
变更履历
货号 品名 有关质量特性
对象元件
预想故障（应规格调整值不良而发生的故障）
质量保证类别 功能・安全性 / 可靠性 / 安全性 / 商品特点
质量特性(规格调整值)
功能作用（规格调整值的意义）
功能名称
X轴的真直
编制日期 2013/2/1
JM-20 装置名称
XY装置
确认方法及调整方法（故障处理方法）
【2】-15
