QA表 机种 ・ 转动速度控制器旋钮，把滑板的开闭时间调整成规格值。 （把旋钮从全闭转2圈半) ・ 调整后固定旋钮。 ・ 滑三板开闭时间 ・・・ ８０±５msec ・ 滑板移动时间超过规定 ･ 吸嘴更换错误 ＮＯ ① ② ＮＯ． 担当人 ③ ④ ⑤ ⑥ ⑦ ⑧ ⑨ ⑩ JM-20 装置名称 ATC_10_20 确认方法及调整方法（故障处理方法） 功能名称 速度控制器调整 编制日期 2013/2/1 质量保证类别 功能 ・ 安全性 / 可…
QA表
机种

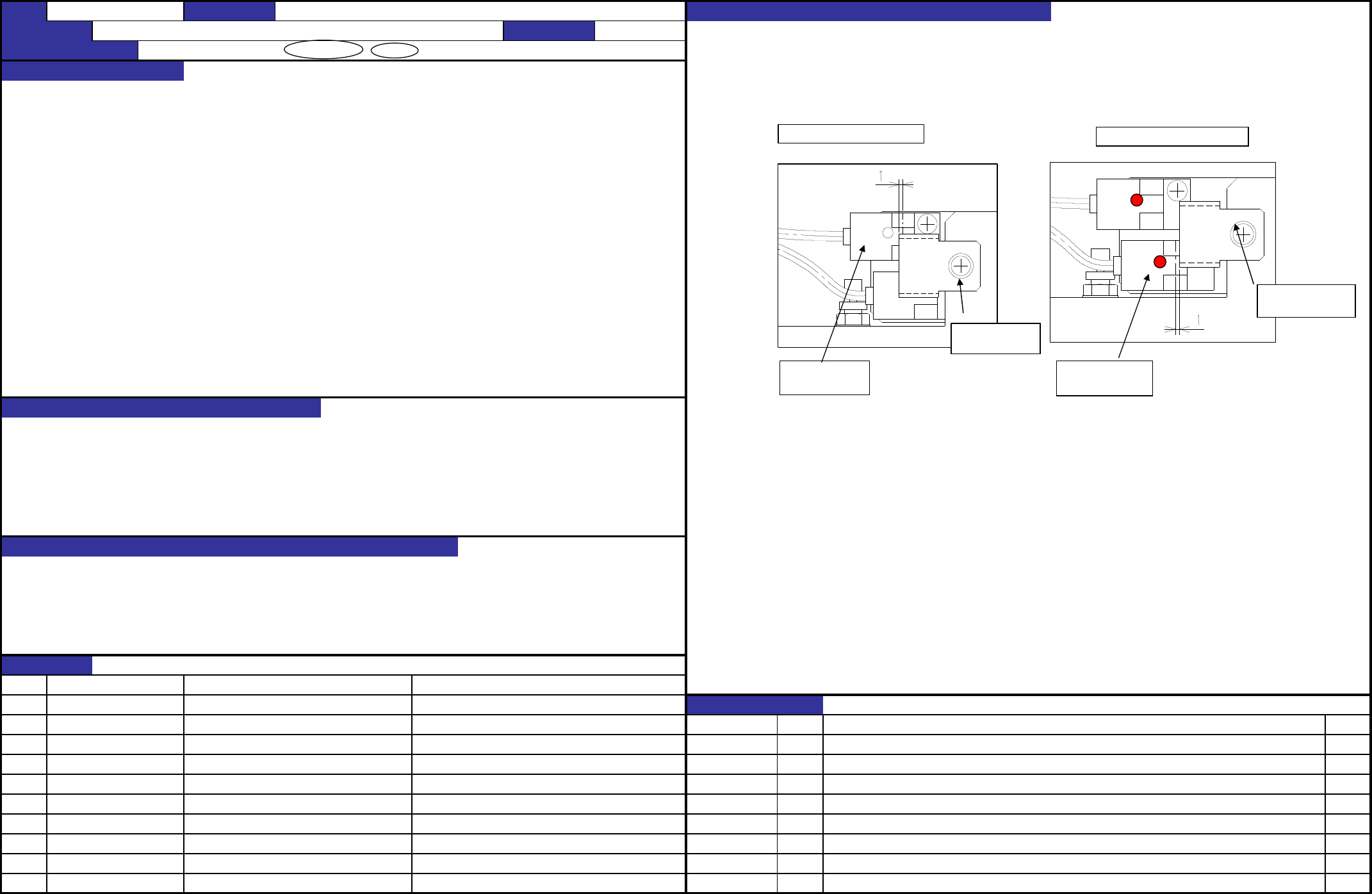

・在滑板OPEN、CLOSE的状态，调整传感器配件的位置为左图的规格值，
然后用螺母固定。（参照下图）
・传感器碰块的固定位置应如下。 ・如果开和关各自的1mm调整不易做到时，应使碰块稍微倾斜一点进行调整。
打开时→逐渐打开滑板，在LED熄灭之后再进入1mm的地方固定碰块。（参照右图）
关闭时→逐渐关闭滑板，在LED点亮之后再退出1mm的地方滑板应停止。（参照右图）
・防止滑板开闭时传感器误检测
・滑板移动时间超过规定
･吸嘴更换错误
ＮＯ
①
②
ＮＯ． 担当人
③
④
⑤
⑥
⑦
⑧
⑨
⑩
JM-20 装置名称 ATC_10_20 确认方法及调整方法（故障处理方法）
功能名称 ATC传感器配件调整 编制日期 2013/2/1
质量保证类别 功能・安全性 / 可靠性 / 安全性 / 商品特点
质量特性(规格调整值）
功能作用（规格调整值的意义）
预想故障（应规格调整值不良而发生的故障）
对象元件
货号 品名 有关质量特性
40045503 ATC十字传感器组件
变更履历
内容
40045978 传感器配件 '13.02.01 新設
40045502 ATC开放传感器组件
日期
LED熄灭之后再
向左1mm
40045503
ATC CLOSE传感器
LED点亮之后点亮
再向右1mm
滑板为CLOSE时
滑板为OPEN时
40045502
ATC OPEN传感器
传感器
碰块
传感器
碰块
OPEN
传感器
CLOSE
传感器
【8】-1
QA表
机种
・转动速度控制器旋钮，把滑板的开闭时间调整成规格值。
（把旋钮从全闭转2圈半)
・调整后固定旋钮。
・滑三板开闭时间・・・８０±５msec
・滑板移动时间超过规定
･吸嘴更换错误
ＮＯ
①
② ＮＯ． 担当人
③
④
⑤
⑥
⑦
⑧
⑨
⑩
JM-20 装置名称 ATC_10_20 确认方法及调整方法（故障处理方法）
功能名称 速度控制器调整 编制日期 2013/2/1
质量保证类别 功能・安全性 / 可靠性 / 安全性 / 商品特点
质量特性(规格调整值）
功能作用（规格调整值的意义）
预想故障（应规格调整值不良而发生的故障）
对象元件
PC010508000 速度控制器
变更履历
货号 品名 有关质量特性
内容
'13.02.01 新設
日期
调整OPEN时间用
调整CLOSE时间用
PC01058000
速度控制器
(速度表)
速（開）
遅（閉）
【8】-2
QA表
机种
把ATC高度偏差器安装到ATC配件右图所示的测定位置，测定4处的高度。
此时的4处偏差高度应载0.2mm以内。
防止吸嘴的倾斜
防止吸嘴更换高度的不一致
･吸嘴更换不良
ＮＯ
①
② ＮＯ． 担当人
③
④
⑤
⑥
⑦
⑧
⑨
⑩
JM-20 装置名称 ATC_10_20 确认方法及调整方法（故障处理方法）
功能名称 ATC底板上面明面度 编制日期 2013/2/1
质量保证类别 功能・安全性 / 可靠性 / 安全性 / 商品特点
质量特性(规格调整值）
功能作用（规格调整值的意义）
预想故障（应规格调整值不良而发生的故障）
对象元件
40136951 ATC_BASE
变更履历
货号 品名 有关质量特性
内容
'13.02.01 新設
40016862 ATC高度偏差器组套
日期
测定位置(1,4,19,22)
【8】-3
