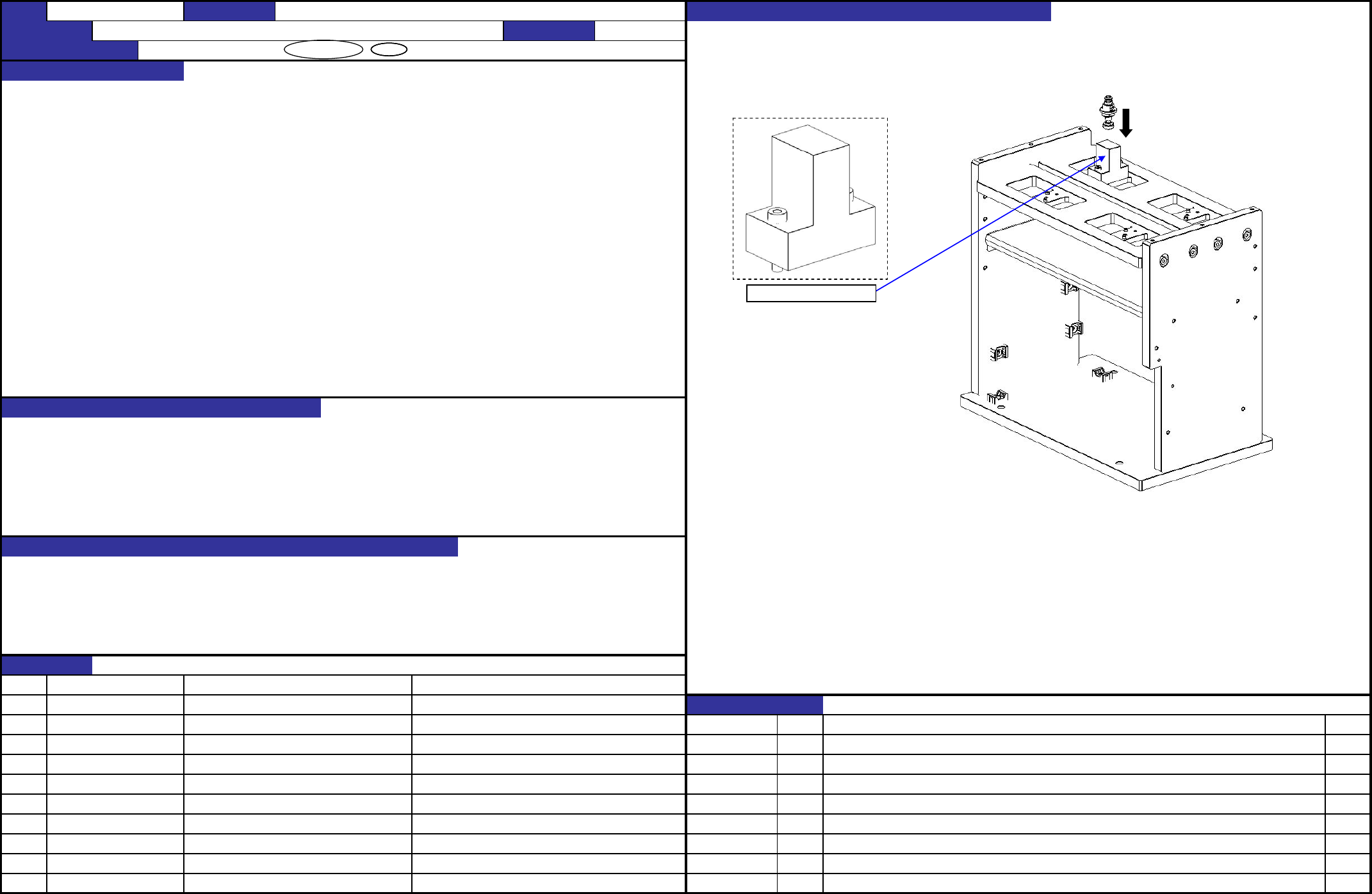

依据MS参数的校准块偏差取得偏差，将组装角度调整到±0.1°。
校准块偏差(组装角度) ±0.1°
校准块对X、Y轴的组装角度
取得贴装头偏差时对校准片的吸取产生影响。
ＮＯ
①
②
ＮＯ． 担当人
③
④
⑤
⑥
⑦
⑧
⑨
⑩
JM-20 装置名称 ATC_10_20 确认方法及调整方法（故障处理方法）
功能名称 校准块偏差 编制日期 2013/2/1
质量保证类别 功能・安全性 / 可靠性 / 安全性 / 商品特点
质量特性(规格调整值）
功能作用（规格调整值的意义）
预想故障（应规格调整值不良而发生的故障）
对象元件
变更履历
货号 品名 有关质量特性
内容
'13.02.01 新設
日期
【8】-7
QA表
机种
・转动速度控制器旋钮，把滑板的开闭时间调整成规格值。
・调整后固定旋钮。
・滑三板开闭时间・・・600±10msec
・滑板移动时间超过规定
･吸嘴更换错误
ＮＯ
①
② ＮＯ． 担当人
③
④
⑤
⑥
⑦
⑧
⑨
⑩
JM-20 装置名称 C-ATC 确认方法及调整方法（故障处理方法）
功能名称 速度控制器调整 编制日期 2013/2/1
质量保证类别 功能・安全性 / 可靠性 / 安全性 / 商品特点
质量特性(规格调整值）
功能作用（规格调整值的意义）
预想故障（应规格调整值不良而发生的故障）
对象元件
PC010508000 速度控制器
变更履历
货号 品名 有关质量特性
内容
'13.02.01 新設
日期
调整CLOSE时间用 调整OPEN时间用
PC01058000
速度控制器
(速度表)
速（開）
遅（閉）
【9】-1
QA表
机种
· 根据MS参数的C-ATC偏差取得1号～4号偏差。
在右图所示的C-ATC组件的测定位置上安装高度治具，放508吸嘴测定4点高度。
4处高度分别应该是距校准块上面14±1.0mm以内。
(这是MS参数上的规格，装配时的规格应参照“C-ATC装配调整”。)
防止吸嘴的倾斜
防止吸嘴更换高度的不一致
･吸嘴更换不良
ＮＯ
①
② ＮＯ． 担当人
③
④
⑤
⑥
⑦
⑧
⑨
⑩
JM-20 装置名称 C-ATC 确认方法及调整方法（故障处理方法）
功能名称 C-ATC底板上面明面度 编制日期 2013/2/1
质量保证类别 功能・安全性 / 可靠性 / 安全性 / 商品特点
质量特性(规格调整值）
功能作用（规格调整值的意义）
预想故障（应规格调整值不良而发生的故障）
对象元件
40138974 CN_H_JIG_ASM
变更履历
货号 品名 有关质量特性
内容
'13.02.01 新設
日期
CN_ATC_OFFSET_BOSS
【9】-2
