QA表 机种 ＮＯ ① ② ＮＯ． 担当人 ③ ④ ⑤ ⑥ ⑦ ⑧ ⑨ ⑩ 内容 '13.02.01 新設 日期 变更履历 货号 品名 有关质量特性 对象元件 预想故障（应规格调整值不良而发生的故障） 质量保证类别 功能 ・ 安全性 / 可靠性 / 安全性 / 商品特点 质量特性(规格调整值) 功能作用（规格调整值的意义） 功能名称 供料器支架高度调整2 编制日期 2013/2/1 JM-20 装置名称 供料装置 确认方法及调…
QA表
机种
ＮＯ
①
②
ＮＯ． 担当人
③
④
⑤
⑥
⑦
⑧
⑨
⑩
内容
'13.02.01 新設
日期
变更履历
货号 品名 有关质量特性
对象元件
预想故障（应规格调整值不良而发生的故障）
质量保证类别 功能・安全性 / 可靠性 / 安全性 / 商品特点
质量特性(规格调整值)
功能作用（规格调整值的意义）
功能名称 供料器架高度调整 编制日期 2013/2/1
JM-20 装置名称 供料装置 确认方法及调整方法（故障处理方法）
供料器安装面高度： 离ＣＡＬ部１１４±０．０２ｍｍ
与供料器安装面的Y轴的平行度：±０．０２ｍｍ
高度调整用螺栓和固定螺母
使用高度调整用螺栓和固定螺母，如图所示把夹具安装到供料器上，用拨盘仪测定，把离CAL块的高度和
与Y轴的平行度调整到规格值内。调整结束后，用固定螺母拧紧不让高度调整螺栓转动。
保证供料器的安装位置，保证带式供料器的间隔位置。
带式供料器吸附偏斜
同时吸附率降低
【10】-3
QA表
机种
ＮＯ
①
②
ＮＯ． 担当人
③
④
⑤
⑥
⑦
⑧
⑨
⑩
内容
'13.02.01 新設
日期
变更履历
货号 品名 有关质量特性
对象元件
预想故障（应规格调整值不良而发生的故障）
质量保证类别 功能・安全性 / 可靠性 / 安全性 / 商品特点
质量特性(规格调整值)
功能作用（规格调整值的意义）
功能名称 供料器支架高度调整2 编制日期 2013/2/1
JM-20 装置名称 供料装置 确认方法及调整方法（故障处理方法）
供料器安装面的高度：离CA１１４±０．０２ｍｍ
与供料器安装面的Y轴的平行度：±０．０２ｍｍ
使用高度调整用螺栓和固定用螺母，如图ＮＯ３所示，把夹具安装到供料器安装面，用拨盘仪测定，把
离CAL块的高度和与Y轴的平行度调整到规格值内。调整结束后，用固定用螺母拧紧不让高度调整螺栓转
动
高度调整用螺栓和固定螺母
保证供料器安装位置，保证带式供料器的间隔位置。
带式供料器吸附偏斜
同时吸附率降低
【10】-4
QA表
机种
ＮＯ
①
②
ＮＯ． 担当人
③
④
⑤
⑥
⑦
⑧
⑨
⑩
内容
'13.02.01 新設
日期
变更履历
对象元件
预想故障（应规格调整值不良而发生的故障）
质量保证类别 功能・安全性 / 可靠性 / 安全性 / 商品特点
质量特性(规格调整值)
功能作用（规格调整值的意义）
货号 品名 有关质量特性

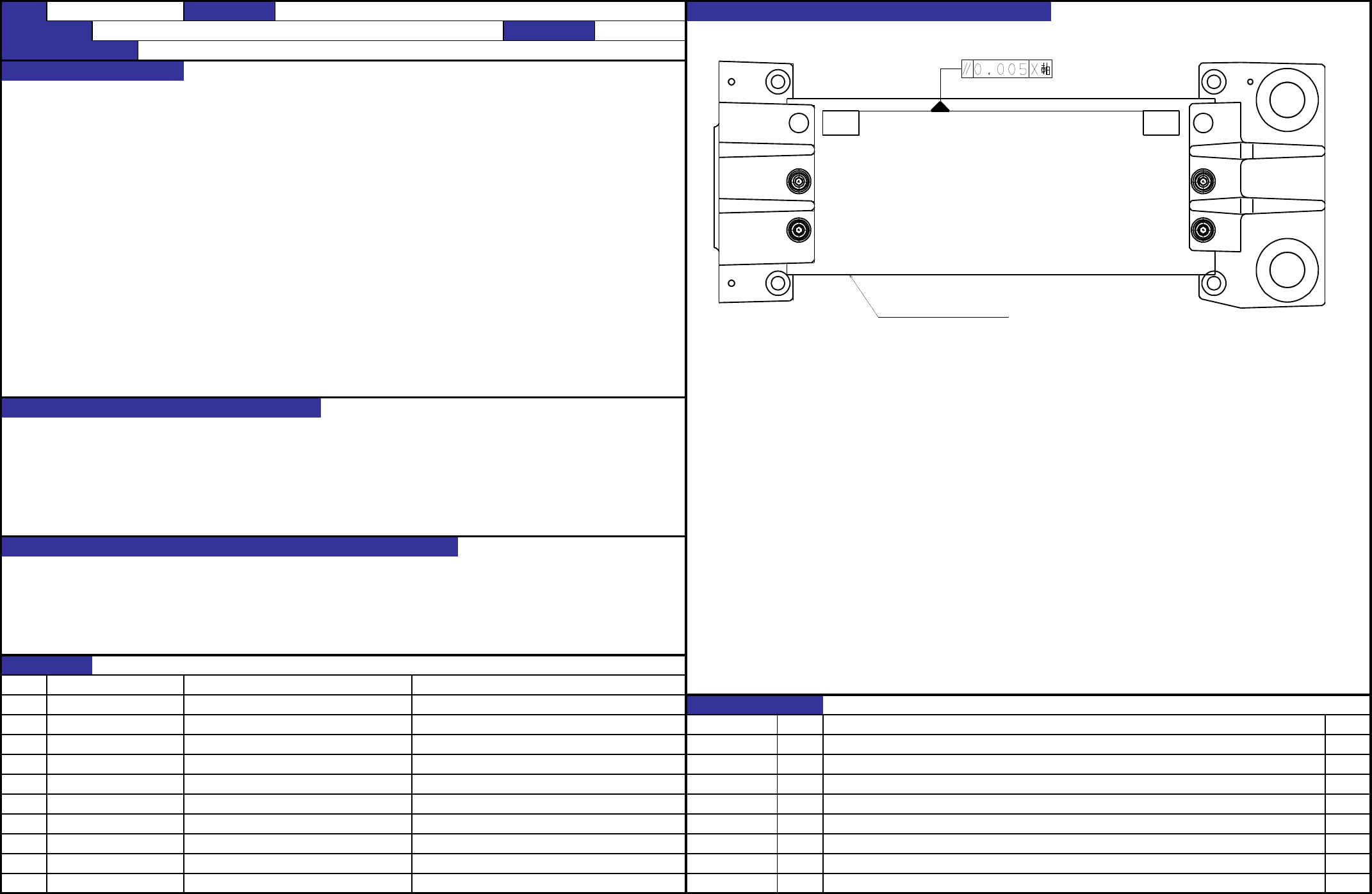

功能名称 供料器的平行度 编制日期 2013/2/1
JM-20 装置名称 供料装置 确认方法及调整方法（故障处理方法）
供料器架L侧，在顶到打入Y轴的弹簧销的状态位置不移动。
移动位置把供料器架R侧调整在规格值内。
在±0.005ｍｍ以内调整X轴的平行。
保证供料器安装位置，保证带式供料器的间隔位置。
带式供料器吸附偏斜
同时吸附率降低
夹
具
(与Gx4相同夹
具
)
【10】-5
