QA表 机种 １．向音波式皮带张力计输入规定的数值，放到下列的位置进行测定。 调整时，请拧松张力架组件的固定螺丝，移动调整。 １．ＢＵ驱动用同步皮带张力 L, XL：规格 ４５Ｎ±5N Weight=002.5 Width=009.0 Span=0261 １．传导ＢＵ马达的驱动力，让ＢＵ台上下移动。 １．ＢＵ台上下不动作。发生异常声音。 ＮＯ ① ② ＮＯ． 担当人 ③ ④ ⑤ ⑥ ⑦ ⑧ ⑨ ⑩ 内容 '13.02.01 新…

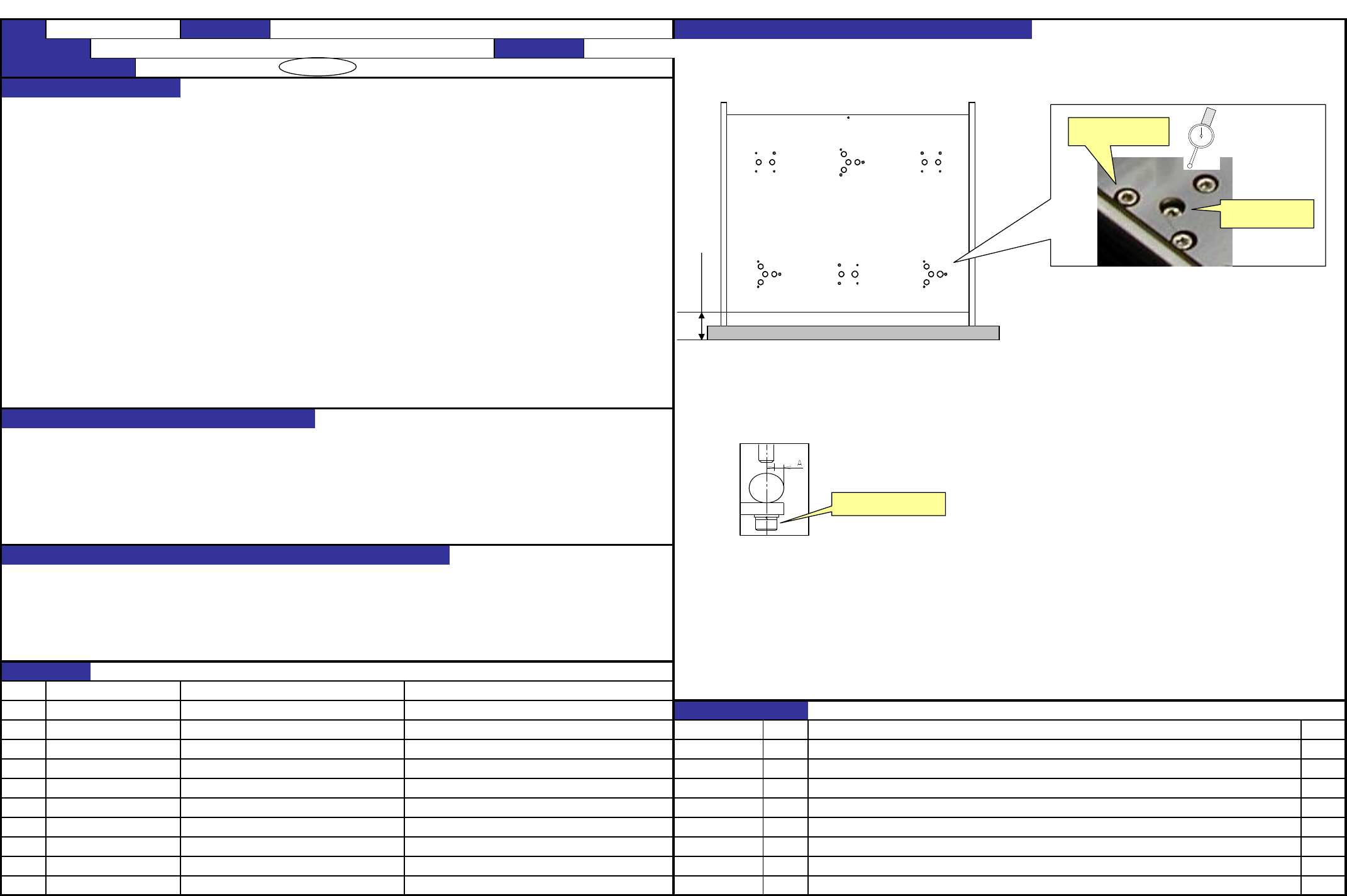

QA表
机种
１．拧松④的螺丝，调整位置。此时，请注意左右位置，确认传送轨道ＦＣ、ＲＣ不相碰。
１．ＰＷＢ导向板Ｆ，ＲＡ、ＲＢ的前后方向（Ｙ方向）的安装位置距离传送轨道ＦＣ、ＲＣ的基板导向器形状（凸部）端面
２ｍｍ±0.1mm。
２．ＢＵ台，传送轨道ＦＣ、ＲＣ应顺畅地上下移动。
２．上下移动ＢＵ台，观察传送轨道的跟踪情况。
用手指抬起轨道导向轴（箭头），确认传送轨道是否轻轻地上下移动。
１．确保按压基板的凸量。
２．在上下方向圆滑地钳夹基板。
１．凸量小→不能充分地钳夹基板。 凸量大→贴装范围减少。
２．与ＰＷＢ导向器相碰，传送轨道ＦＣ、ＲＣ不能上下。
左右的轴架组的平行不良，造成轨道移动不顺畅。
轴架的轴承不良，造成轨道动作不顺畅。
ＮＯ
①
②
ＮＯ． 担当人
③
④
⑤
⑥
⑦
⑧
⑨
⑩
SL6030892TN SCREW
内容
E2125721000 PWB_GUIDE_PLATE_RB '13.02.01 新設
E2124721000 PWB_GUIDE_PLATE_RA
日期
E2１23721000 PWB_GUIDE_PLATE_F
变更履历
货号 品名 有关质量特性
对象元件
预想故障（应规格调整值不良而发生的故障）
质量保证类别 功能・安全性 / 可靠性 / 安全性 / 商品特点
质量特性(规格调整值）
功能作用（规格调整值的意义）
功能名称 基板钳夹动作的稳定（传送轨道的上下） 编制日期 2013/2/1
JM-20 装置名称 传送 确认方法及调整方法（故障处理方法）
④
④
【11】-12
QA表
机种
１．向音波式皮带张力计输入规定的数值，放到下列的位置进行测定。
调整时，请拧松张力架组件的固定螺丝，移动调整。
１．ＢＵ驱动用同步皮带张力
L, XL：规格 ４５Ｎ±5N
Weight=002.5
Width=009.0
Span=0261
１．传导ＢＵ马达的驱动力，让ＢＵ台上下移动。
１．ＢＵ台上下不动作。发生异常声音。
ＮＯ
①
② ＮＯ． 担当人
③
④
⑤
⑥
⑦
⑧
⑨
⑩
内容
'13.02.01 新設
日期
变更履历
货号 品名 有关质量特性
对象元件
预想故障（应规格调整值不良而发生的故障）
质量保证类别 功能・安全性 / 可靠性 / 安全性 / 商品特点
质量特性(规格调整值）
功能作用（规格调整值的意义）
功能名称 基板钳夹动作的稳定（BU台的上下） 编制日期 2013/2/1
JM-20 装置名称 传送 确认方法及调整方法（故障处理方法）
測定位置
弱 強
【11】-13
QA表
机种
１．使支承板平面与前侧基准杆的距离（L）处于规格值内。
单用支撑台不能调整时，松开支承底座的固定螺丝进行调整。
２．把拨盘标尺安装到贴装头的ＯＣＣ摄像机支架，在下列圆标记的中央附件测定，把它们调整到规格值。（３处）
１．支撑台平面与前侧基线杆的距离（在两端）
L规格： 前侧基准时 L=27.0mm±0.5mm
XL规格：前侧基准时 L=27.0mm±0.5mm
２．支撑台的上面平面度
0.02mm (因机器转移等要从新测量时为0.1mm以下)
３．轨道导向轴和侧臂的芯一致
A = 1mm±0.5mm（图示的尺寸） 拧松固定螺丝，转动中央的调节螺丝
支撑台的高度可以变化。
以3个部位中最高的部位为基准（先将其固定好），
以抬高的方向进行调整。
※调节螺丝拧松后，球螺丝有可能脱落，作业时请注意。
※进行支撑台的平整度调整时，在支撑台位于-27mm的状态下手动操作。
３．设定为最大宽度时，轨道导向器和侧架的芯应调整一致。
拧松侧架固定螺丝，把Ａ尺寸调整成规格值。
１．为了轨道导轴与侧梁的位置调整。
使选配的基准销装置的位置稳定。
２．使支撑台上下移动。
生产基板的钳夹稳定
３．生产基板的钳夹稳定
１．由于No.3的调整不好，造成夹紧故障。
２．负荷增加，妨碍支撑台的上下移动。
发生异常声音
基板钳夹不稳定（根据位置）。
３．基板钳夹尺寸不同情况不同。
ＮＯ
①
② ＮＯ． 担当人
③
④
⑤
⑥
⑦
⑧
⑨
⑩
内容
'13.02.01 新設
日期
变更履历
货号 品名 有关质量特性
对象元件
预想故障（应规格调整值不良而发生的故障）
质量保证类别 功能・安全性 / 可靠性 / 安全性 / 商品特点
质量特性(规格调整值）
功能作用（规格调整值的意义）
功能名称 基板钳夹的稳定（BU台的平面） 编制日期 2013/2/1
JM-20 装置名称 传送 确认方法及调整方法（故障处理方法）
固定螺丝(3处)
调节固定螺丝
侧架固定螺丝
L
【11】-14
