A-1
1. 전원 접속부
█
YSi-V 전원사양
항목 내용
전원 삼상교류 200/208/220/240/380/400/416V ± 10%
주파수 50/60Hz
전원용량 7.0 kVA
█
전원입력 단자
본체 정면의 하부 우측 패널을 열면 , 전원 접속부가 있습니다 . 아래 그림과 같이 전원 케이블을 사용해서 ,
전원 접속 단자대 L1, L2, L3 과 접지 (PE) 를 접속합니다 .
메인 브레이커
전원입력 단자
YSi-V
전원입력 단자 (L1, L2, L3)
접지단자 (PE)
이 2군데에서 클램프되어 있다
27500-M9-00
█
케이블 가공예
케이블 가공예
원형 압착단자
압착단자 Y형
L1
L2
L3
PE
L=350mm
27501-M9- 0 0
c
주의
전원 케이블에는 , 도체 단면적이 3.3 ㎟ (AWG12) 이상의 것을 사용하여 주십시오 .
w
경고
감전사고를 방지하기 위해 , 전원의 접속은 차단기를 내렸는지 확인하고 나서 실행하여 주십시오 . 또한 , 본체 어스부의 접속은
확실하게 해 주십시오 .
A-2
2. 기기간 입출력 커넥터
검사기는 , 후공정 설비에서 반송허가 신호를 받으면 기판을 배출하고 , 다음 기판을 요구하기 위해 전공정 설비
에 반송허가 신호를 출력합니다 .
NEXT INTERFACE 커넥터는 후공정 설비와 접속하고 , PREVIOUS INTERFACE 커넥터는 전공정 설비와 접속
합니다 . 어느쪽의 커넥터도 AMP206043-1(14 핀 , 리셉터클 ) 을 사용하고 있습니다 .
커넥터는 각각 장비 배면 아래쪽의 좌우 커버내에 설치되어 있습니다 . 듀얼레인의 경우는 , 각 2 군데에 커넥터가
있으며 , 레인 1 과 레인 2 로 나뉘어져 있습니다 .
14
11
12
7
4
8
3
1
7
12
4
8
1
14
11
3

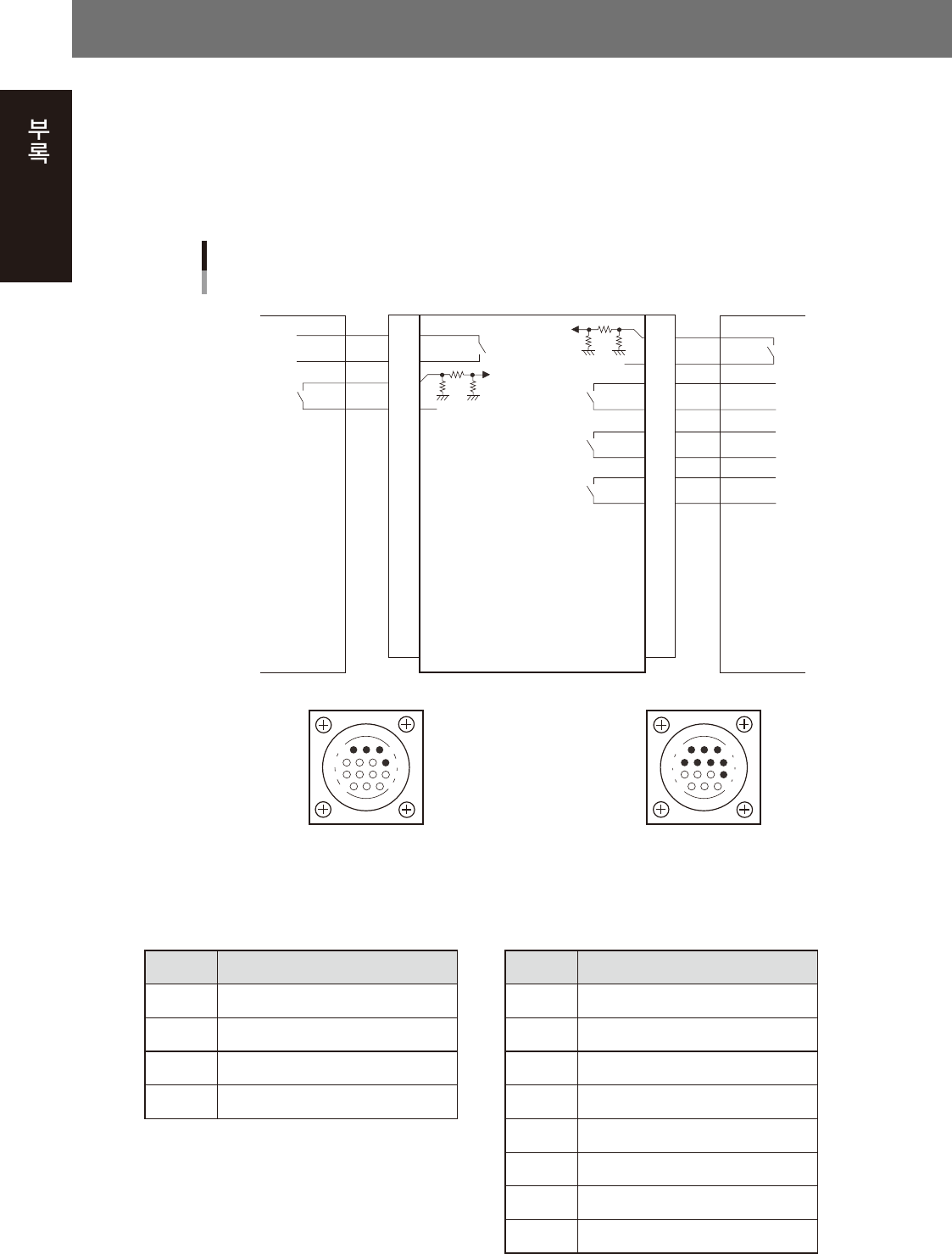

기기간 접속예
1
2
3
4
5
6
7
8
9
10
11
12
13
14
1
2
3
4
5
6
7
8
9
10
11
12
13
14
전공정기 후공정기본체
DC +24V
DC +24V
릴레이 출력
입력
입력
입력
입력
릴레이 출력
PNP입력
PNP입력
NEXT INTERFACE 커넥터
AMP 206043-1
(14핀・리셉터클)
PREVIOUS INTERFACE 커넥터
AMP 206043-1
(14핀・리셉터클)
27502-M9-00
█
기판반송 신호사양
‧
PREVIOUS INTERFACE
‧
NEXT INTERFACE
Pin No.
신호사양
Pin No.
신호사양
1 반송허가 1 반송허가
2 반송허가 COM 2 반송허가 COM
3 반송요구 3 반송요구
4 반송요구 COM 4 반송요구 COM
5 검사판정 OK
6 검사판정 OK COM
7 검사판정 NG
8 검사판정 NG COM
A-3
3. UPS( 무정전 전원장치 )
3.1 안전상의 주의
3.1.1 UPS 의 수송 및 수출에 관해서
UPS 의 보관온도가 사양의 -15 〜 50℃의 범위를 넘지 않도록 주의하여 주십시오 . 보관온도가 50℃를
넘었을 경우에는 , UPS 의 고장이나 , UPS 안의 배터리로부터 희류산이 흘러나오는 등, 여러가지 문제를
일으키는 원인이 됩니다.
그리고 , 3 개월이상 방치했을 경우, UPS 가 사용 불가능하게 될 경우가 있습니다. 출하해서 인스톨 할 때
까지 시간이 걸릴 경우에는 3 개월에 1번 충전을 해 주십시오 .
또한 , 사용하시는 UPS 는 수출 무역관리령의 비해당 항목입니다.
3.1.2 교환후의 배터리 폐기에 대해서
이 UPS 는 아연배터리를 사용하기 때문에, 불연물로써 폐기하지 말아 주십시오 . 폐기처분에 관해서는
사용국 또는, 지역의 법령•조례에 따라 주십시오 .
폐기 방법으로 불명확한 점이 있으시면 폐사 또는 , 대리점으로 연락해 주십시오 .
3.1.3 그 밖의 취급상의 주의
UPS 를 사용함에 있어서 다음 사항에 주의해 주십시오 . 상황에 따라서는 중대한 문제가 발생할 수 있습니
다.
■ UPS 의 출력 콘센트에 지정한 기기 이외에는 접속하지 말 것 .
부하 용량이 증가함으로 인해 , 설정한 시간에 백업 할 수 없을 뿐만 아니라 오버로드 상태가 되어 전혀 백업이 되지 않거나 , 장비
의 전원이 꺼질 경우가 있습니다 .
■ 수명에 달한 배터리는 신속하게 교환할 것 .
배터리 안의 희류산이 흘러 나오는 경우가 있습니다 . 이로 인해 발연이나 화재의 원인이 되기도 합니다 .
■ 배터리 교환 이외의 분해 , 수리 , 개조하지 말 것 .
감전이나 , 화재를 일으킬 위험이 있습니다 .
■ 내부로 부터 액체가 흘러나왔을 경우 , 만지지 말 것 .
실명이나 , 화상을 입을 위험이 있습니다 .
눈이나 피부에 묻었을 경우에는 , 곧바로 깨끗한 물로 씻어낸 다음 의사의 진찰을 받으십시오 .
■ 「이상한 소리나 냄새가 난다」 「연기가 난다」 「내부로부터 액체가 흘러 나온다」 등의 경우에는 곧바로 장비의 전원을
끄고 , UPS 본체의 전원도 끈다 .
이런 상태로 사용을 하게 되면 , 화재가 날 위험이 있습니다 .
즉시 장비의 전원을 끄고 , 장비 뒷쪽의 브레이커도 전부 꺼 주십시오 . 그 다음 , UPS 본체의 메인 스위치도 꺼 주십시오 .
전기가 통하지 않는 것을 확인한 단계에서 , 야마하 본사 또는 대리점으로 연락해 주십시오 .
■ 어스 접지는 확실하게 할 것 .
보관시 , UPS 충전작업을 실행할때는 반드시 , AC 입력 플러그의 어스핀에 접속시켜 주십시오 .
■ 장비에 올바른 방향으로 장착하여 사용할 것 ,
잘못된 방향으로 사용할 경우 , 액체가 새어 나올 가능성이 있습니다 .
■ UPS 본체의 흡기구 및 , 배기구를 막지 않을 것 .
UPS 내부의 온도가 매우 높게 되면 , 동작의 미스나 고장의 원인이 될 뿐만 아니라 , 화재의 원인이 되기도 합니다 .
■ 최고 기온이 40°가 넘는 장소에서는 사용하지 않을 것 .
배터리의 급속한 열화나 화재 등의 원인이 될 수 있습니다 .
그리고 , 고장이나 동작미스의 원인이 되기도 합니다 .
