■ 다음과 같은 장소에 설치나 보관을 하지 않을 것 .
밀폐장소 , 가연성 가스나 육식성 가스가 있는 곳에서는 사용하지 말아 주십시오 .
먼지가 많은 곳에서도 사용하지 말아 주십시오 .( 화재의 원인이 되기도 합니다 .)
■ 물에 적시거나 물을 끼얹지 말 것 .
감전이나 화재를 일으킬 수 있습니다 .
■ 배터리의 전극간을 쇼트시키지 말 것 .
화상이나 화재를 일으킬 수 있습니다 .
사용이 끝난 배터리라도 내부에 전기에너지가 남아 있습니다 .
■ 내부의 배터리를 불속에 집어 넣거나 파괴하지 말 것 .
배터리가 폭발하거나 배터리 내부의 희류산이 흘러 나올 경우가 있습니다 .
■ 보관시에 충전할 경우 , AC 입력 플러그는 반드시 AC100(50/60Hz) 의 전원 콘센트에 접속할 것 .
전압이 다른 전원 콘센트에 접속하면 화재가 날 경우가 있습니다 .
■ 전원 출력 콘센트에 금속물을 삽입하지 말 것 .
감전될 경우가 있습니다 .
■ AC 입력 플러그를 전원 출력 콘센트에 꽂지 말 것 .
UPS 본체가 고장 날 경우가 있습니다 .
A-5
3.2 UPS 에 관해서
YSi 시리즈 장비에는 , 정전시의 데이터 보호를 목적으로 무정전 전원장치 (UPS) 를 사용하고 있습니다.
본 매뉴얼에는 장비내의 UPS 의 개요만 기재되어 있습니다.
상세한 내용에 관해서는 , UPS 에 부속되어 있는 취급설명서를 참조해 주십시오 .
■ UPS 의 설치위치
UPS 는 , 장비 본체 정면하부의 커버를 떼어내면 우측에 세워서 설치되어 있습니다 .

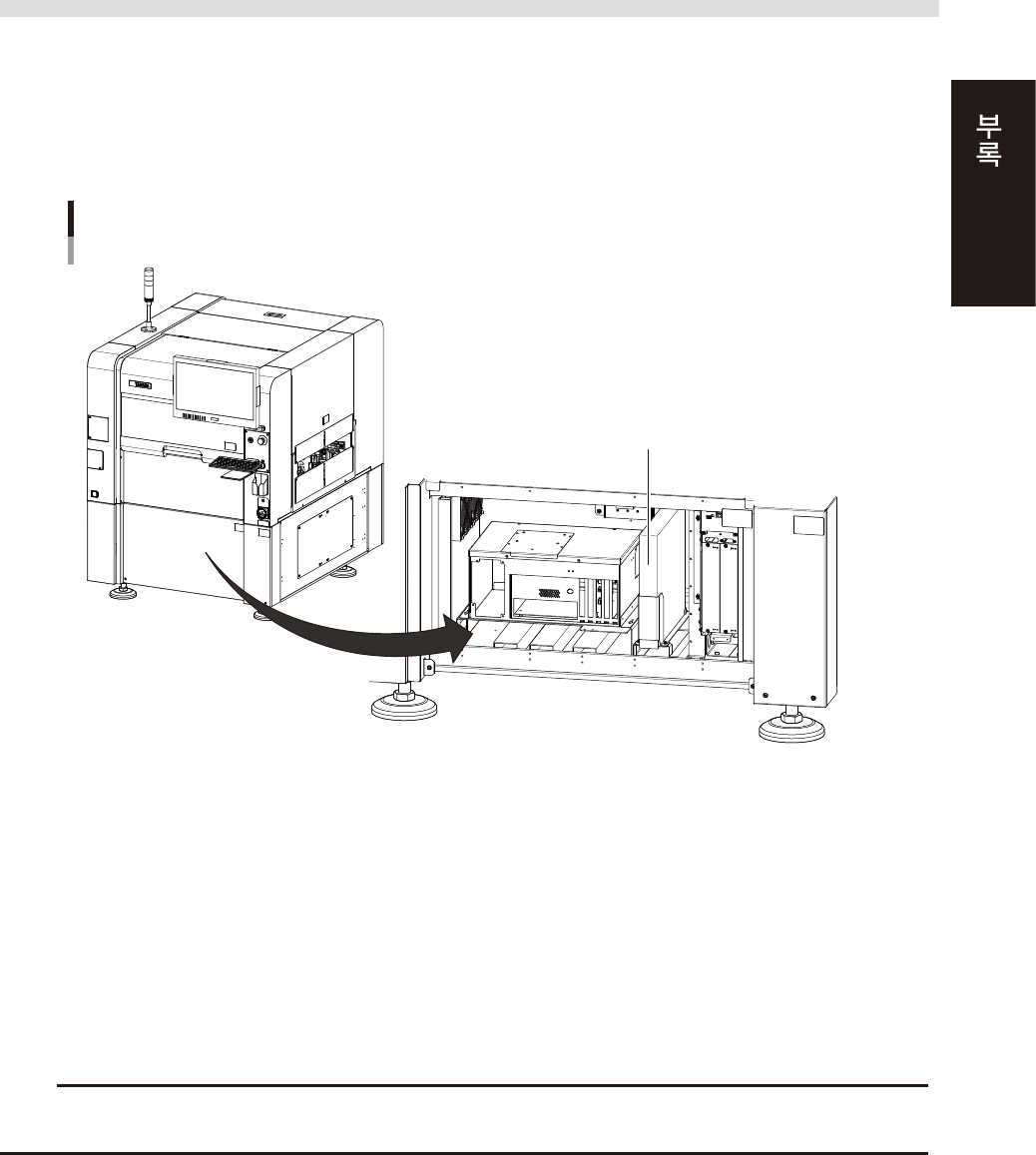

UPS 설치위치
검사기 정면 하부의 커버를 탈착
UPS
27503-M9-00
■ 데이터 파괴 방지
정전 등의 뜻하지 않은 전원 차단시에 사용자 데이터가 파괴되는 것을 방지합니다 .
일반적으로 , 장비의 시스템 영역은 라이트 필터에 의해 보호되어 있어서 , 정전 등 돌연적인 전원 차단이 발생해도 , 시스템 영역의
데이터는 파괴되지 않습니다 .
단 , 편집중인 검사 프로그램은 보호되지 않으며 , 정전에 의해 하드 디스크 등의 기기류가 파손될 우려가 있습니다 .
그러나 , UPS 를 설치함에 의해 정전 발생시 모터 파워에 공급되는 전원은 꺼지지만 , 컨트롤러 박스의 제어계 전압과 모니터의
전원은 백업 됩니다 .
그러므로 검사 프로그램 등의 사용자 데이터가 소실되는 일 없이 , 안전하게 시스템 종료처리를 행할 수 있습니다 .
■ 백업 범위
UPS 1 대로 검사기 1 대를 백업할 수 있습니다 . UPS 는 제어용 트랜스의 2 차측에 배치되어 컨트롤러 박스를 백업합니다 .
c
주의
정전 또는 메인 스위치를 OFF 해도 제어용 전원이 UPS 배터리로부터 공급되고 있으므로 , 유지보수 등의 작업을 실행할 경우에는 , UPS
의 전원 스위치를 차단시켜 주십시오 .
A-6
3.3 조작 및 설정
3.3.1 프런트 패널
UPS 본체의 프런트 패널부에 대해서 설명합니다.
프런트 패널

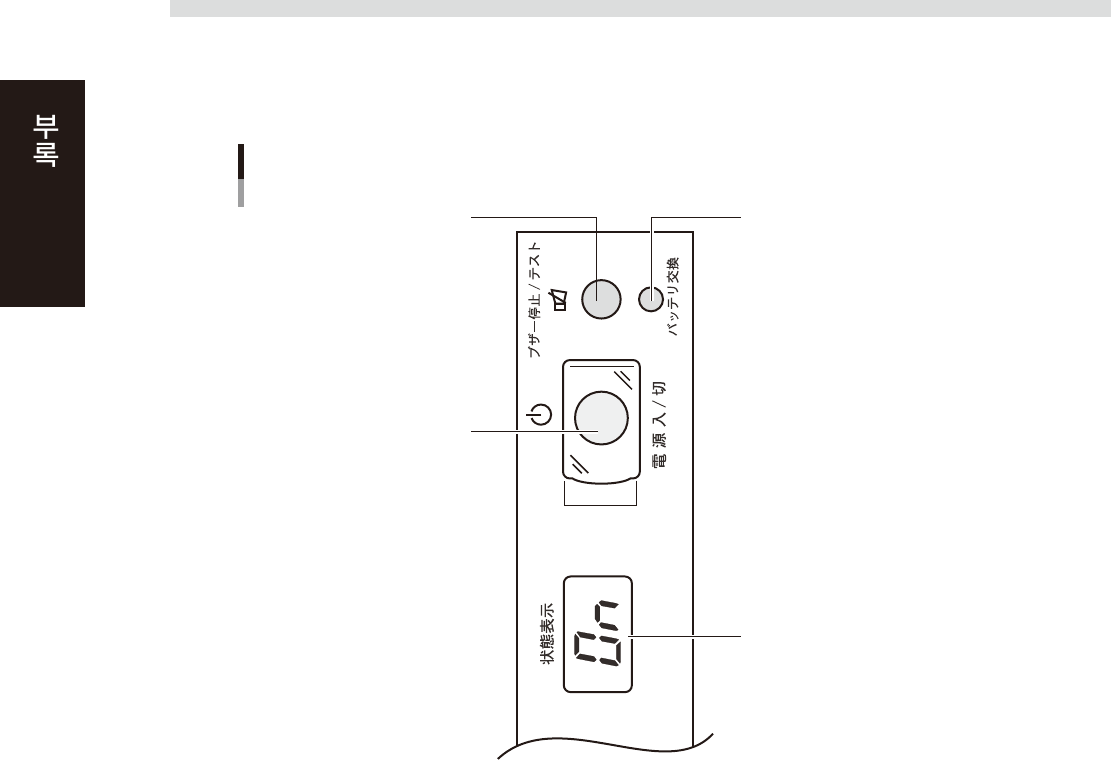

「버저 정지/테스트」 스위치 「배터리 교환」 표시램프
「전원」 스위치
「상태표시」 디지털 표시기
57504-M9-0 0
3.3.2 통상시 ( 전원 정상시 ) 의 조작
통상의 오퍼레이션시에는 UPS 의 특별한 조작을 할 필요성은 없습니다. 장비의 메인 스위치만으로 장비의
기동, 종료를 실행합니다.
3.3.3 정전 발생시의 조작
통상 운전중에 정전 등에 따른 전원이상이 발생했을 경우, UPS 는 정전을 검출하여 , 백업을 자동으로 시작
합니다. 장비의 어플리케이션이 UPS 로부터의 정전검출 신호를 수신하여 장비를 비상정지 상태로 합니다.
그후 , 1분간 백업을 실시하여 전원이 회복하는 것을 기다립니다.
전원이 회복했을 경우
기판을 꺼내고 검사를 재개해 주십시오 .
정전 발생후 , 1 분이 경과해도 전원이 회복되지 않을 경우
검사기는 자동적으로 종료처리를 시작합니다 .
이때 , 편집중인 데이터 등은 하드 디스크의 보호를 위해 , 전부 저장하지 않고 강제 종료됩니다 . 그 후에 전원이
회복했을 경우 , 자동적으로 YSi 소프트웨어까지 기동됩니다 .
