3.5 트러블 슈팅

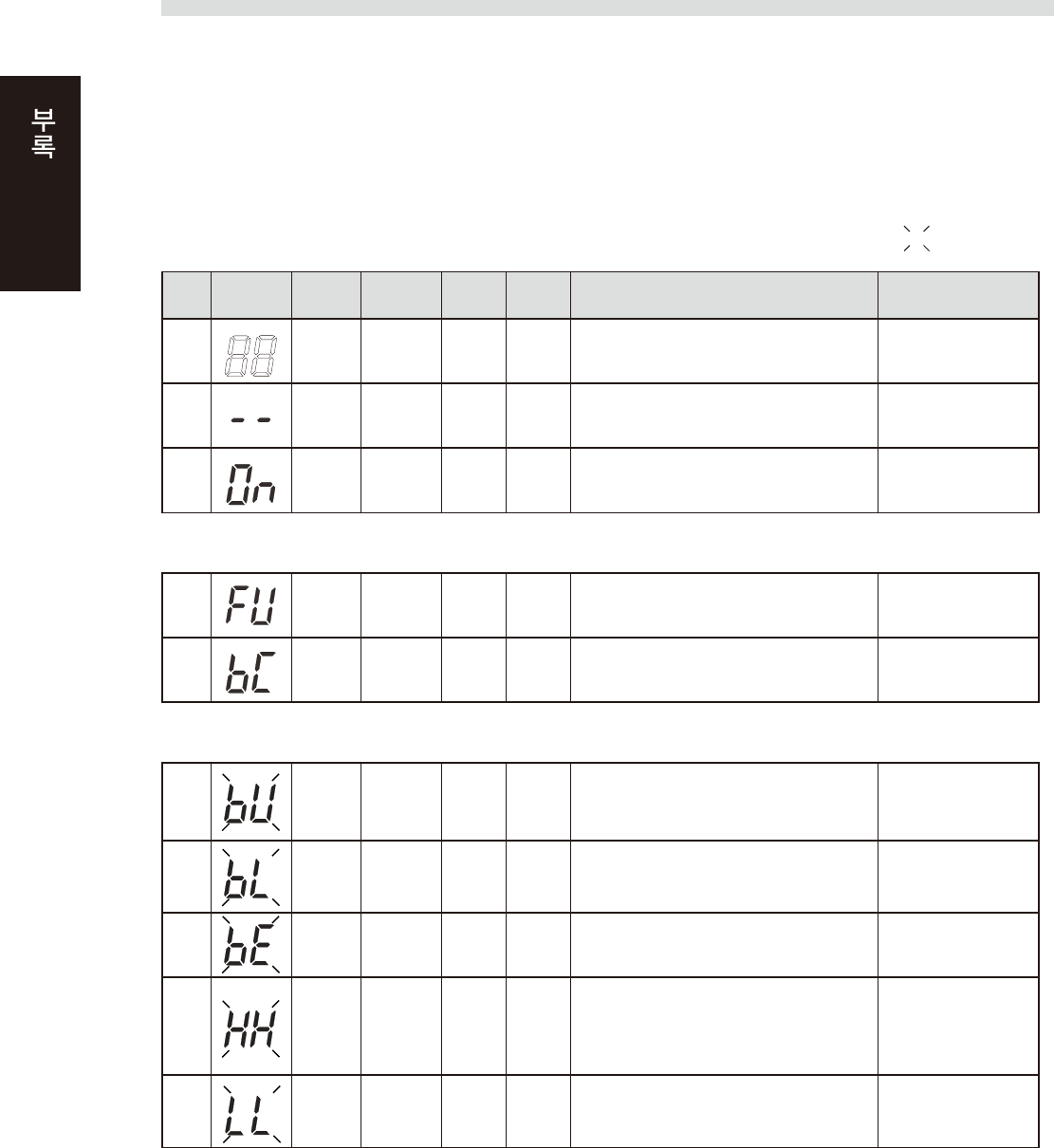

UPS 에는 , 트러블을 경고하기 위해 , 상태를 디지털로 표시함과 함께 버저를 울립니다. 트러블 내용 및,
UPS 상태의 판단•해결에 관해서는 다음 항목「버저음, 표시의 보는 방법」을 참조해 주십시오 .
■ 버저음을 정지시키는 방법
트러블이 발생했을 경우의 버저음을 정지시키려면 , 「버저 정지 / 테스트」 버튼을 누릅니다 .
UPS 에 또다른 트러블이 발생했을 경우 , 이전의 버저와는 관계없이 다른 버저가 울립니다 .
■ 버저음 , 표시의 보는 방법
일반 운전중의 표시•버저
: 점멸상태
No. 상태표시
배터리 교환
표시램프
버저 출력 충전 설명 대처방법
1
○ - OFF OFF
AC 입력이 없습니다 .
동작 정지중입니다 .
-
2
○ - OFF ON
AC 입력이 있습니다 .
「전원」 스위치는 「切 (OFF)」 로 되어 있습니다 .
-
3
○ - ON ON
정상 동작중입니다 .
「전원」 스위치는 「入 (ON)」 으로 되어 있습니다 .
-
테스트 동작중의 표시 • 버저
4 ○ - ON
OFF
방전중
자기진단 테스트중입니다 . -
5
○ - ON
OFF
방전중
배터리 자동 테스트중입니다 .
정전 •AC 입력 이상이 발생했을 때의 표시 • 버저
6 ○
단속
4 초 간격
ON
OFF
방전중
정전 또는 AC 입력 이상으로 백업 운전중입니다 .
이대로 백업 운전을 계속하면 배터리가 소모됩니
다.
사용중인 접속기기를 종
료처리한 후 , 접속기기
를 정지하십시오 .
7
○
단속
1 초 간격
ON
OFF
방전중
( 상동 )
배터리의 잔량이 적으므로 , 곧 출력을 정지합니
다.
( 상동 )
8
○ - OFF
OFF
방전중
배터리의 잔량이 없으므로 , 출력을 정지했습니
다 . ( 몇초간만 표시됩니다 .)
배터리를 충전해 주십시
오.
9
○ - OFF (ON)
AC 입력전압 또는 주파수가 사양의 범위를 초과
했습니다 . (Over)
「전원」 스위치는 「切 (OFF)」 로 되어 있습니다
사양에 기재되어 있는
입력 전압 / 주파수의 범
위내에서 사용해 주십시
오.
10 ○ - OFF (ON)
AC 입력전압 또는 주파수가 사양의 범위에 도달
하지 않았습니다 . (Under)
「전원」 스위치는 「切 (OFF)」 로 되어 있습니다 .
( 상동 )
A-9
기기에 이상이 있을때의 표시 • 버저
No. 상태표시
배터리 교환
표시램프
버저 출력 충전 설명 대처방법
11
○
단속
0.5 초간
ON
ON
또는
방전중
접속기기가 너무 많아서 , 정격용량을 초과했
습니다 . 이 상태가 5 분이상 계속되면 No.12
의 상태로 되어 , 출력을 정지합니다 .
표시가 No.3 의 상태로 될
때까지 , 접속기기를 줄여 주
십시오 .
12
○ 연속 OFF
ON
또는
방전중
접속용량 초과로 인해 정지했습니다 . 접속용
량이 120% 이상일 때는 , No11 의 상태로 되
지 않고 즉시 이 상태로 됩니다 .
본체와 접속기기의 전원스위
치를 전부 끄고 , 접속기기를
줄인 다음 , 본체와 접속기기
의 「전원」 스위치를 ON 해
주십시오 .
13
○ 연속 OFF
ON
또는
방전중
출력이 쇼트되어 정지했습니다 .
접속기기의 AC 입력이 쇼트
되어 있지 않은지 , 확인해
주십시오 .
14
○ 연속 OFF - 고장이 발생해서 정지했습니다 .
본체와 접속기기의 전원 스
위치를 전부 끄고 , 본체의
전원 스위치만 ON 해 주십시
오.
표시내용이 바뀌지 않을 경
우에는 , 장치의 이상으로 생
각되므로 폐사 또는 대리점
으로 연락해 주십시오 .
15
○ 연속 OFF -
출력전압이 사양의 범위를 초과해서 , 정지했
습니다 .(Over)
（상동）
16
○ 연속 OFF -
출력전압이 사양의 범위에 도달하지 않아서 ,
정지했습니다 .(Under)
（상동）
17
○ 연속 OFF -
배터리의 충전전압이 사양의 범위를 초과해서
정지했습니다 .(Over)
（상동）
18
○ 연속 OFF -
배터리의 충전전압이 사양의 범위에 도달하지
않아서 , 정지했습니다 .(Under)
（상동）
19
○ 연속 OFF - 내부온도의 이상으로 정지했습니다 . （상동）
배터리 교환표시 • 버저
20
단속
2 초 간격
ON ON
배터리 테스트에서 배터리의 열화가 검출되었
습니다 .
배터리를 교환해 주십시오 .
별도판매 교환 배터리를 구입
하시면 손쉽게 교환이 가능
합니다 .
S-1
