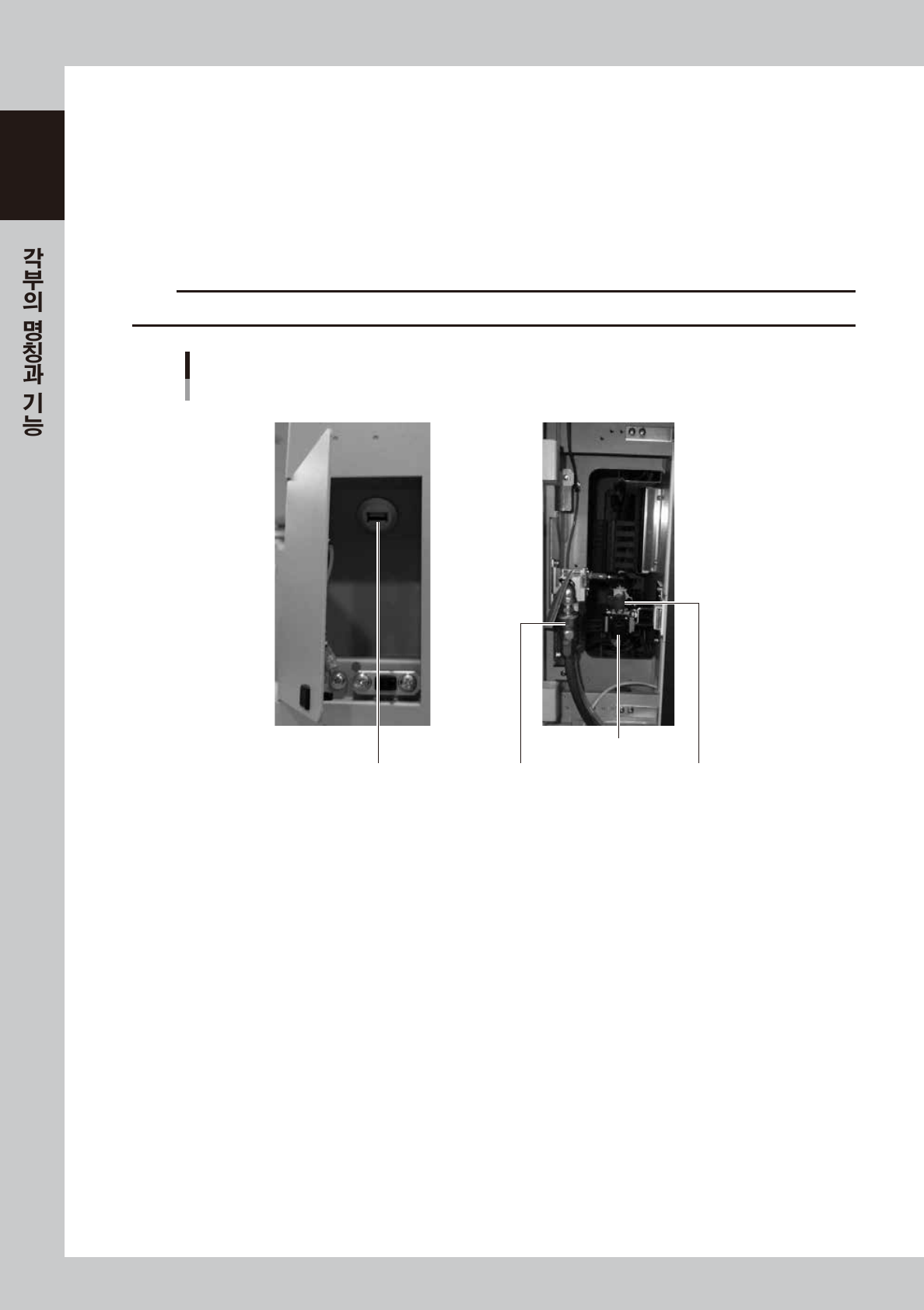

█ 기판반입 • 반출구
기판의 반입
•
반출구입니다 . 상류측 장비 또는 하류측 장비의 컨베이어와 연결합니다 .
█ 압력표시계
설정 에어압력 ( 상단 ) 과 에어다운 검출압력 ( 하단 ) 이 표시됩니다 .
•
설정 에어압력 ( 상단 ) :0.40Mpa(0.39Mpa~0.41Mpa)
•
에어다운 검출압력 ( 하단 ) :0.33Mpa
█ 메인 스위치
장비의 전원을 ON/OFF 하기 위한 스위치 입니다 . 오른쪽으로 돌리면 전윈이 투입됩니다 .
c
주의
전원을 재투입할 경우는 , 약 10 초 기다린 후에 실행해 주십시오 .
USB 포트 에어공급/배출 스위치
압력 레귤레이터
원 에어 커넥터
YSi-V 본체
■ 정면 좌측 패널내부 ■ 정면 좌측 하부 패널내부
27101-M9-0 0
█ USB 포트
데이터의 백업용 USB 포트입니다 .
█ 에어공급 / 배출 스위치
이 스위치를 오른쪽으로 돌리면 , 에어공급을 차단합니다 . 또 , 에어경로내에 남아있는 에어도 배출합니다 .
█ 압력 레귤레이터
본기에 공급하는 에어압력을 조정합니다 . 압력표시계의 검은 바늘이 0.40Mpa 를 표시하도록 , 노브를 돌려서 조정해 주
십시오 .
█ 원 에어커넥터
30SH( 日東工器 ) 소켓을 부착한 내경 8mm 이상의 에어호스를 준비해서 접속해 주십시오 . 에어 드라이어 , 및 에어필터
를 통과한 청정한 에어를 사용해 주십시오 .
1-3
1

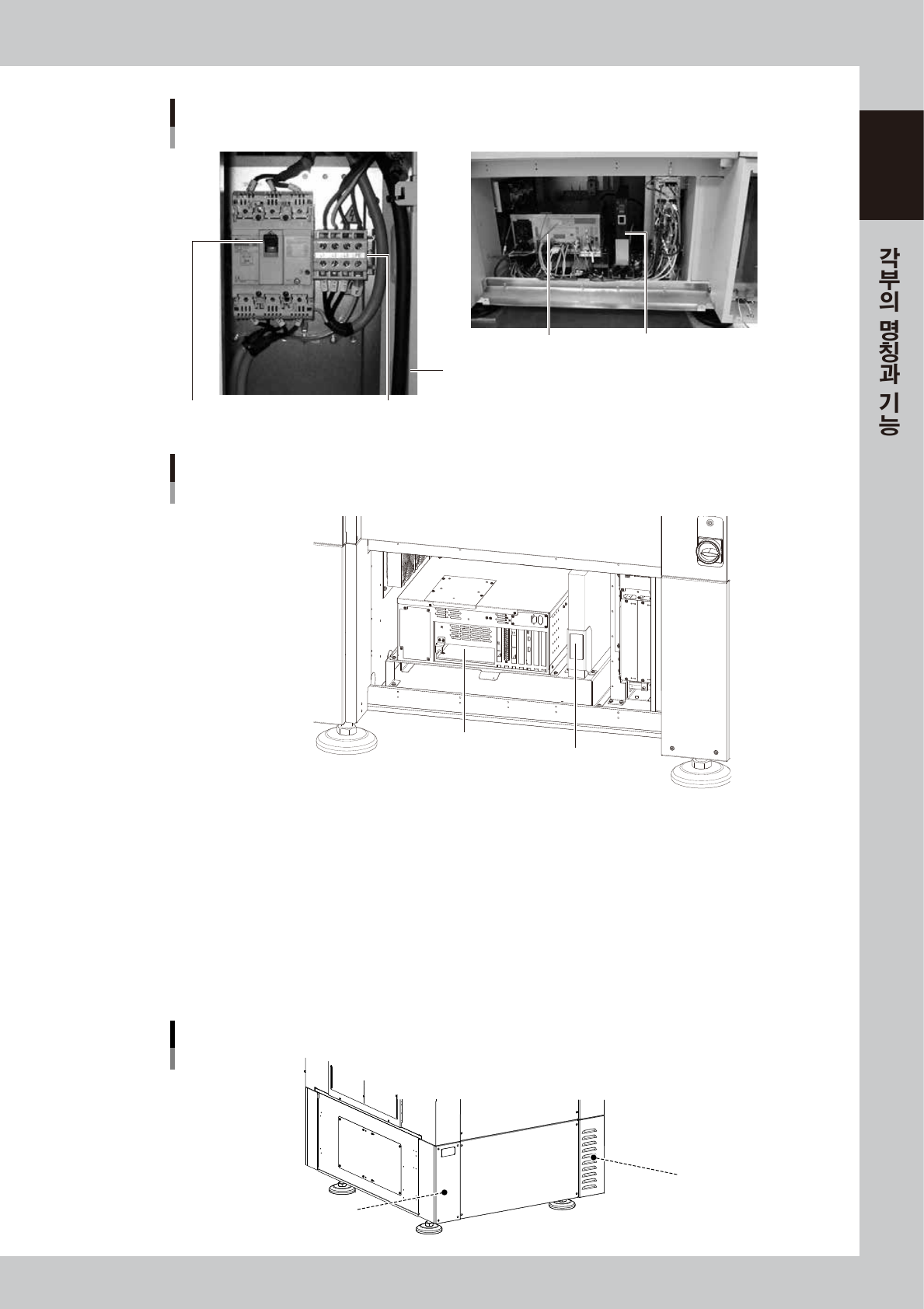

전원 단자대메인 브레이커
메인 전원 케이블
YSi-V 본체
■ 정면 하부 중앙 패널내부
컨트롤러 UPS (무정전 전원장치)
■ 정면 우측 하부 패널내부
27102-M9-10
YSi-V 본체
TypeHS2 사양
■ 정면 하부 중앙 패널내부
컨트롤러
UPS (무정전 전원장치)
27112-M9- 0 0
█ 전원 접속부
삼상교류를 전원 단자대에 접속합니다 . ( 상세한 내용은 , 부록「1. 전원 접속부」를 참조해 주십시오 .)
█ UPS( 무정전 전원장치 )
정전이나 전압변동 등의 이상이 발생했을 경우 , 전원을 유지 ( 백업 ) 합니다 . ( 상세한 내용은 , 부록「3. UPS( 무정전 전원
장치 )」를 참조해 주십시오 .)
█ 기기간 접속 커넥터
후공정기와의 접속용인「NEXT INTERFACE」와 전공정기와의 접속용인「PREVIOUS INTERFACE」가 있습니다 .
( 상세한 내용은 , 부록「2. 기기간 입출력 커넥터」를 참조해 주십시오 .)
기기간 접속 커넥터
본체 배면
기기간 접속 커넥터
（패널 내부）
기기간 접속 커넥터
(패널 내부）
27103-M9-0 0
1-4
1

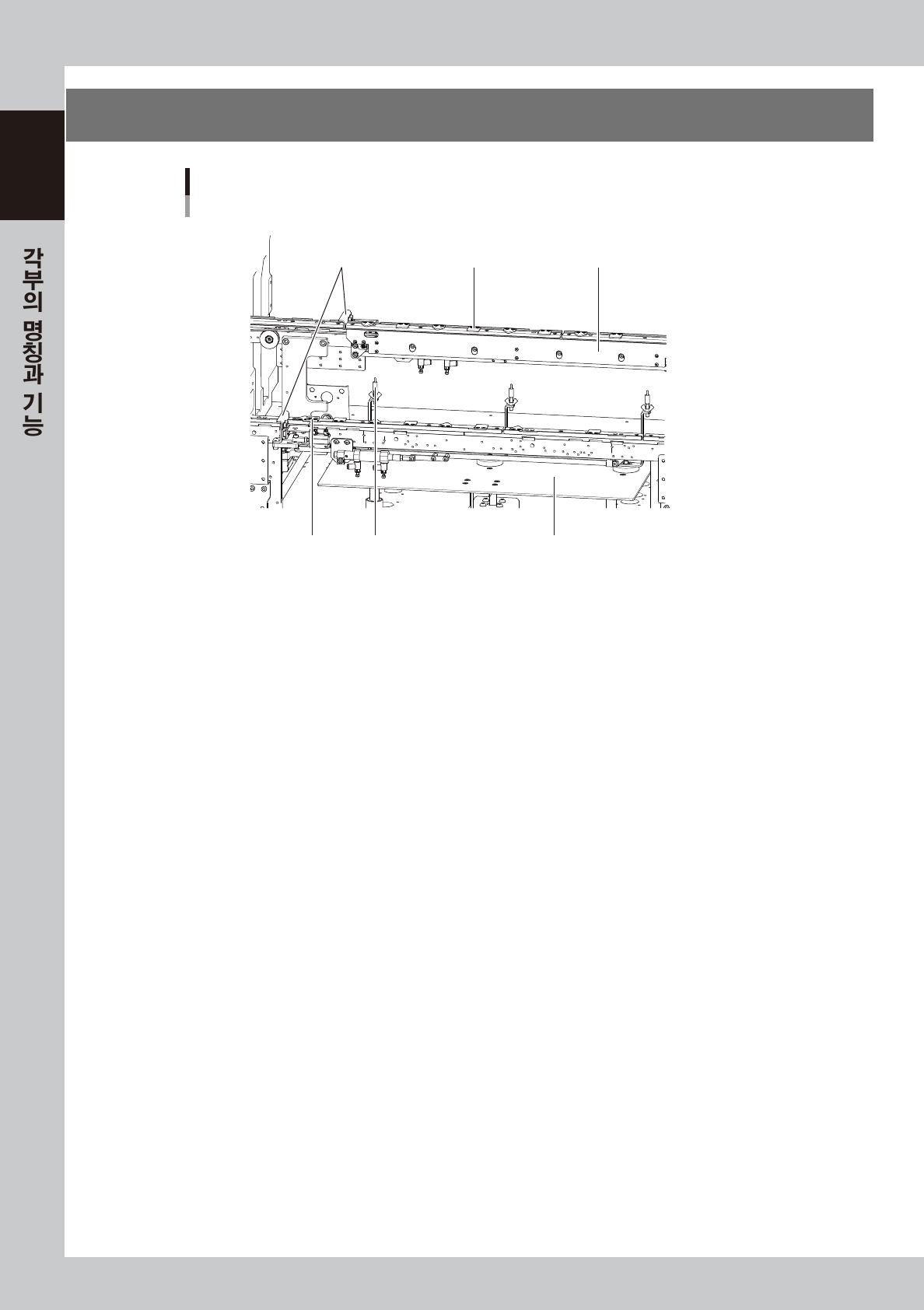

2. 컨베이어 유니트
1. 메인 스톱퍼
2. 푸쉬업 플레이트
4. 기판누름 플레이트
6. 기판센서
3. 푸쉬업 핀
컨베이어 유니트
YSi-V 컨베이어부 (싱글레인의 예)
5. 클램프식 기판고정 유니트
2710 4 -M9- 00
1. 메인 스톱퍼
컨베이어내에 반입된 기판은 메인 스톱퍼에 닿아서 정지합니다 .
2. 푸쉬업 플레이트
푸시업 플레이트에 푸쉬업 핀을 설치해서 , 기판을 아래방향으로부터 지탱합니다 .
3. 푸쉬업 핀
푸쉬업 플레이트상에 설치해서 , 기판을 아래방향으로부터 고정합니다 .
기판의 두께에 맞춰서 높이를 조정해서 사용합니다 .
4. 기판누름 플레이트 ( 가동식 )
기판 고정시에 위에서부터 기판을 틀을 누릅니다 .
5. 클램프식 기판고정 유니트
기판을 틀을 아래방향으로부터 들어 올려서 기판누름 플레이트의 사이에 끼워서 고정시킵니다 .
6. 기판센서
컨베이어의 출입구 및 기판고정 위치 등에 배치되어 있습니다 .
