1-6 1 █ 듀 얼 레 인(옵 션) 레인 2 레인 1 W2축 W1축 기준측 컨베이어 Y축 X축 플러스 방향 마이너스 방향 기판(PCB) 기판(PCB) 컨베이어 레일 축 구성 우→좌 흐름의 예 CZ축 (옵션) 검사 헤드 2710 6 -M 9- 00 █ 각 축의 기능 축명칭 기능 X축 컨베이 어의 기판 반송 방향 과 평행하 게 카메라 를 이동합니다 . Y축 컨베이어의 기판반 송 방향과 수 직으…
1-5
1

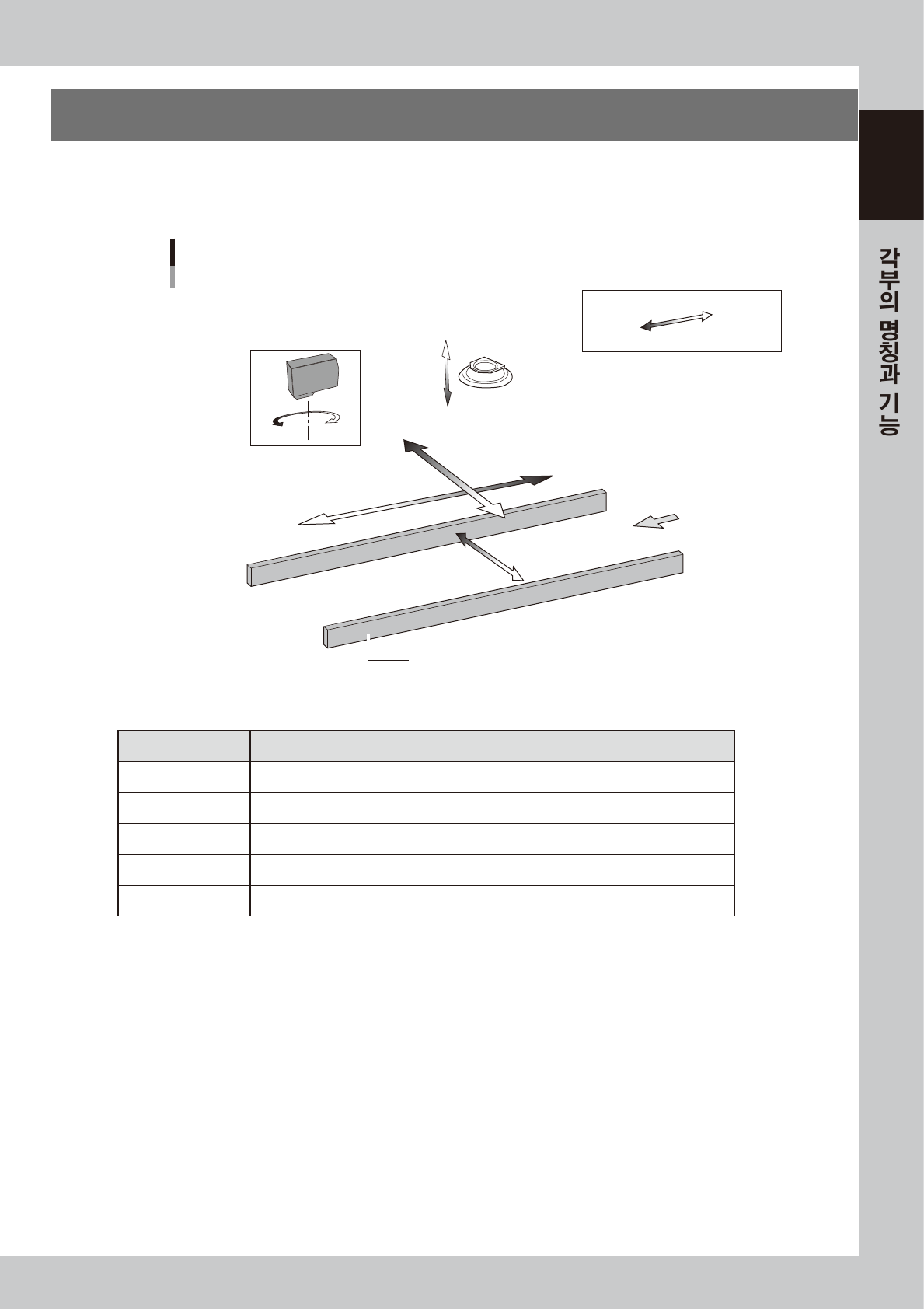

3. 축구성
YSi-V 의 서보모터 제어에 의한 축구성 및 동작방향에 대해서 설명합니다 .
█
싱글레인
Y축
X축
플러스 방향
마이너스 방향
기판(PCB)
컨베이어 레일
축 구성
우→좌 흐름의 예
W축
레이저 변위계：옵션
CZ축
(옵션)
R축
검사 헤드
27105-M9-00
█ 각축의 기능
축명칭 기능
X축 컨베이어의 기판반송 방향과 평행하게 카메라를 이동합니다 .
Y축 컨베이어의 기판반송 방향과 수직으로 카메라를 이동합니다 .
CZ 축
⁎
검사 헤드와 기판의 거리를 변경합니다 .
W축 컨베이어 폭을 변경합니다 .
R축 레이저 변위계
⁎
를 회전시킵니다 .
⁎
옵션입니다 .
1-6
1
█

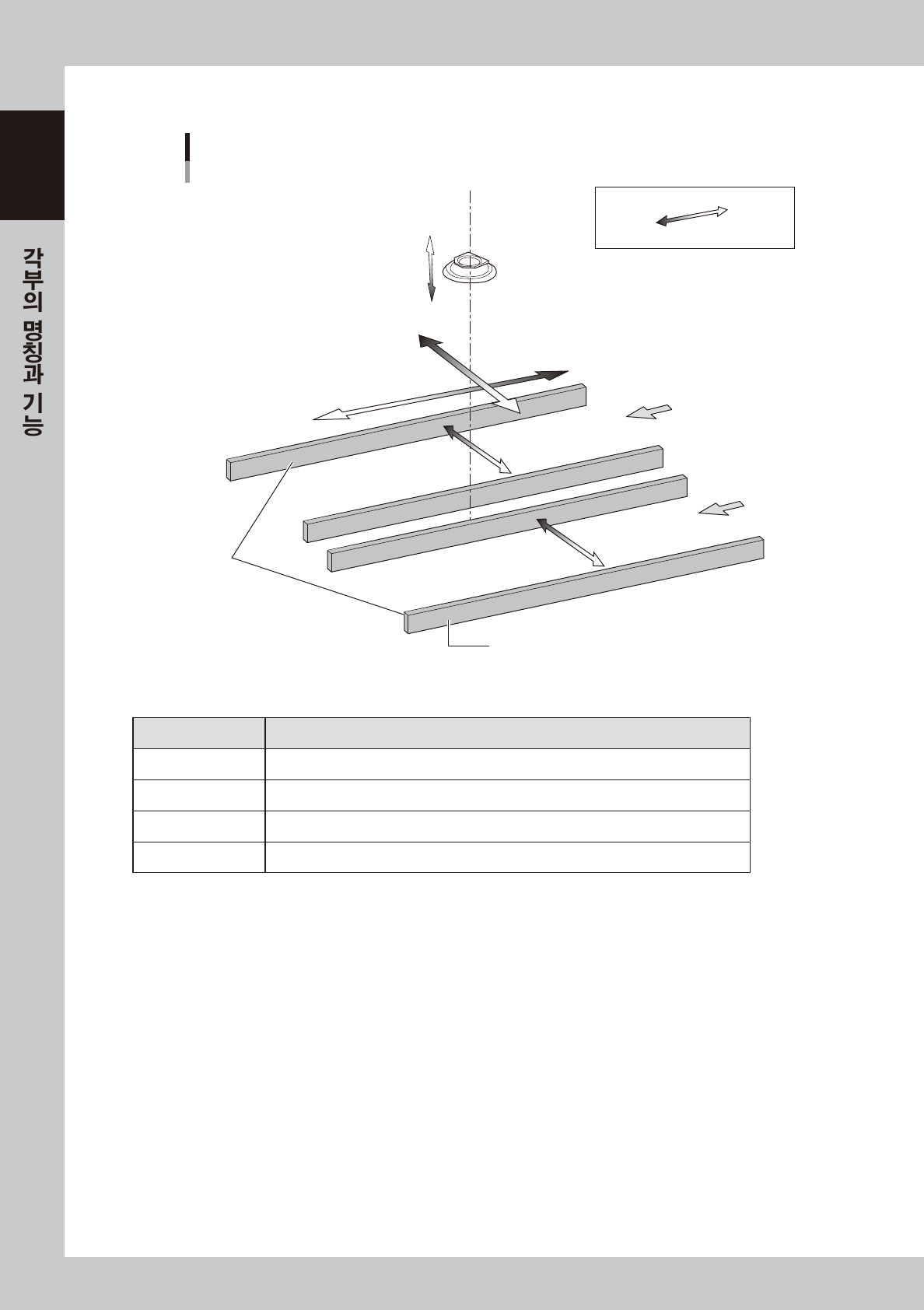

듀얼레인(옵션)
레인 2
레인 1
W2축
W1축
기준측
컨베이어
Y축
X축
플러스 방향
마이너스 방향
기판(PCB)
기판(PCB)
컨베이어 레일
축 구성
우→좌 흐름의 예
CZ축
(옵션)
검사 헤드
2710 6 -M9- 00
█ 각축의 기능
축명칭 기능
X축 컨베이어의 기판반송 방향과 평행하게 카메라를 이동합니다 .
Y축 컨베이어의 기판반송 방향과 수직으로 카메라를 이동합니다 .
CZ 축
⁎
검사 헤드와 기판의 거리를 변경합니다 .
W1, W2 축 컨베이어 폭을 변경합니다 .
⁎
옵션입니다 .
1-7
1
4. 옵션장치

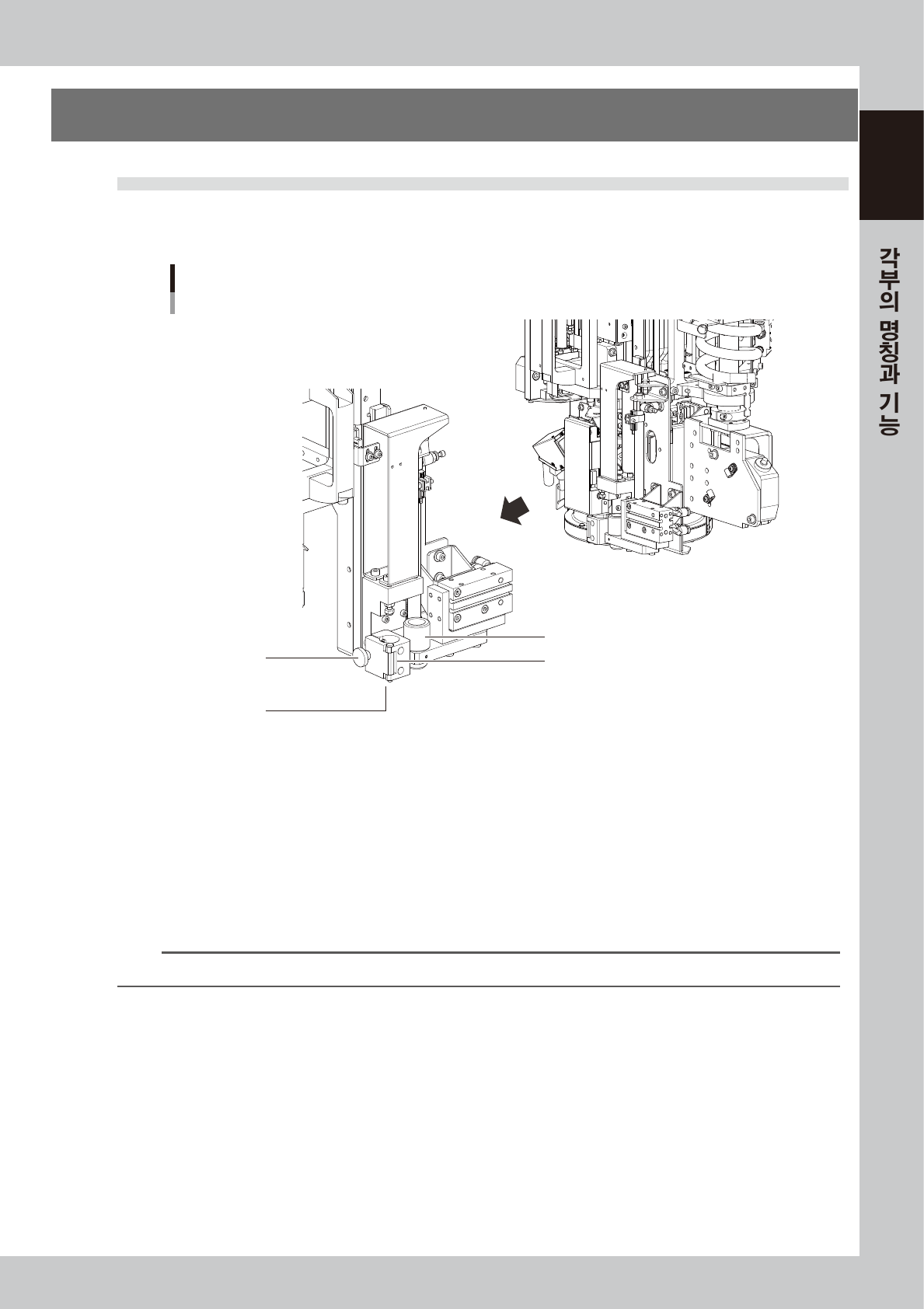

4.1 마킹 유니트
본 검사기에는 , 기판검사 결과에 따라서 기판에 마크와 문자열을 쓰기위한 마킹 유니트를 옵션으로 장착할
수가 있습니다. 다음과 같이 마킹 유니트의 각 부위와 기능에 대해 설명합니다.
마커 펜 홀더
마커 펜 삽입구
펜 캡 (전후로 동작)
마킹 유니트
YSi-V
마커 펜 고정노브
27107-M9- 00
█ 마커펜
기판이나 부품상에 문자나 마크를 그립니다 .
█ 마커펜 홀더
마커펜을 고정하는 부분입니다 . 전용 펜을 사용하면 펜 홀더부의 스톱퍼 ( 상측 ) 에 갖다 대이면 올바른 높이로 됩니다 .
█ 마커펜 고정노브
마커펜을 고정하는 노브입니다 . 시계방향으로 돌리면 고정되고 , 시계반대 반향으로 돌리면 풀 수 있습니다 .
█ 펜 캡
마커펜 선단의 캡입니다 . 전후로 움직이는 구조로 되어 있으며 , 마커펜을 사용할 때에는 뒤로 물러납니다 .
참고
마킹 유니트의 사용방법에 대해서는 , 권말의 옵션 매뉴얼「마킹 유니트」를 참조해 주십시오 .
