4-18
4
6. 3 개월
6.1 환기 팬의 필터
필터의 청소를 소홀히 하면 , 필터가 막혀서 장비 내부의 온도상승을 일으킬 수 있습니다.
이는 검사기의 기능저하와 수명을 단축시키는 원인이 될 수 있으므로 , 각 필터의 청소를 실시해 주십시오 .
청소할 필터는 1 종류이며, 다음 그림과 같이 정면과 배면의 2 군데에 설치되어 있습니다.
필터 설치 장소
검사기 정면
필터
검사기 배면
필터
57415-M9-00
█
필터의 청소방법
1
작업의 준비를 합니다 .
1. 장비의 전원을 차단하고 , 안전커버를 열어
주십시오 .
2. 필터청소에 사용할 청소기를 준비합니다 .
2
필터를 분리합니다 .
우측 그림과 같이 필터를 분리해 주십시오 .
57416-M9- 0 0
3
필터를 청소합니다 .
청소기로 필터의 먼지 등을 흡인해 주십시오 .
c
주의
물로 필터를 청소하면 , 먼지가 수분에 의해 뭉쳐서 막힘을
유발하게 되므로 , 청소기로 청소해 주십시오 .
n
요점
더러움이 심하거나 노화상태가 심할 경우는 , 새 필터로 교환
해 주십시오 .
4
필터를 원상태로 장착합니다 .
분리했을 때와 반대순으로 필터를 장착해 주십시
오.
필터의 분리
■ 정면측 필터
■ 배면측 필터
Step 2
손잡이
필터
손잡이
필터
4-19
4
6.2 CZ 축 ( 옵션 ) 볼스크류의 청소
•
급유
█
준비물
•
종이 와이퍼 ( 먼지가 나지 않는 것 )
•
지정 구리스 (NSL)
•
보호 안경
•
보호 장갑
c
주의
구리스를 사용할 경우는 , 반드시 보호 안경과 보호 장갑을 착용하고 실시해 주십시오 .
e
1
비상정지 버튼을 누릅니다 .
작업을 안전하게 실행하기 위해 , 반드시 장비를
비상정지 상태로 해 주십시오 .
2
볼스크류부를 청소합니다 .
볼스크류 전체의 오래된 구리스와 더러움을 종이
와이퍼로 깨끗하게 닦아 주십시오 .
57417-M9- 00
n
요점
청소 작업시에는 , 볼스크류의 리드홈도 정성스럽게 닦아 주십
시오 . 또한 이물질이 없는지 확인해 주십시오 .
3
구리스를 도포합니다 .
보호 장갑을 낀 손에 지정 구리스 (NSL) 를 묻혀
서 볼스크류에 균일하게 도포해 주십시오 .
4
여분의 구리스를 닦아냅니다 .
CZ 축을 상하로 움직인 후 , 여분의 구리스를 종이
와이퍼로 닦아 주십시오 .

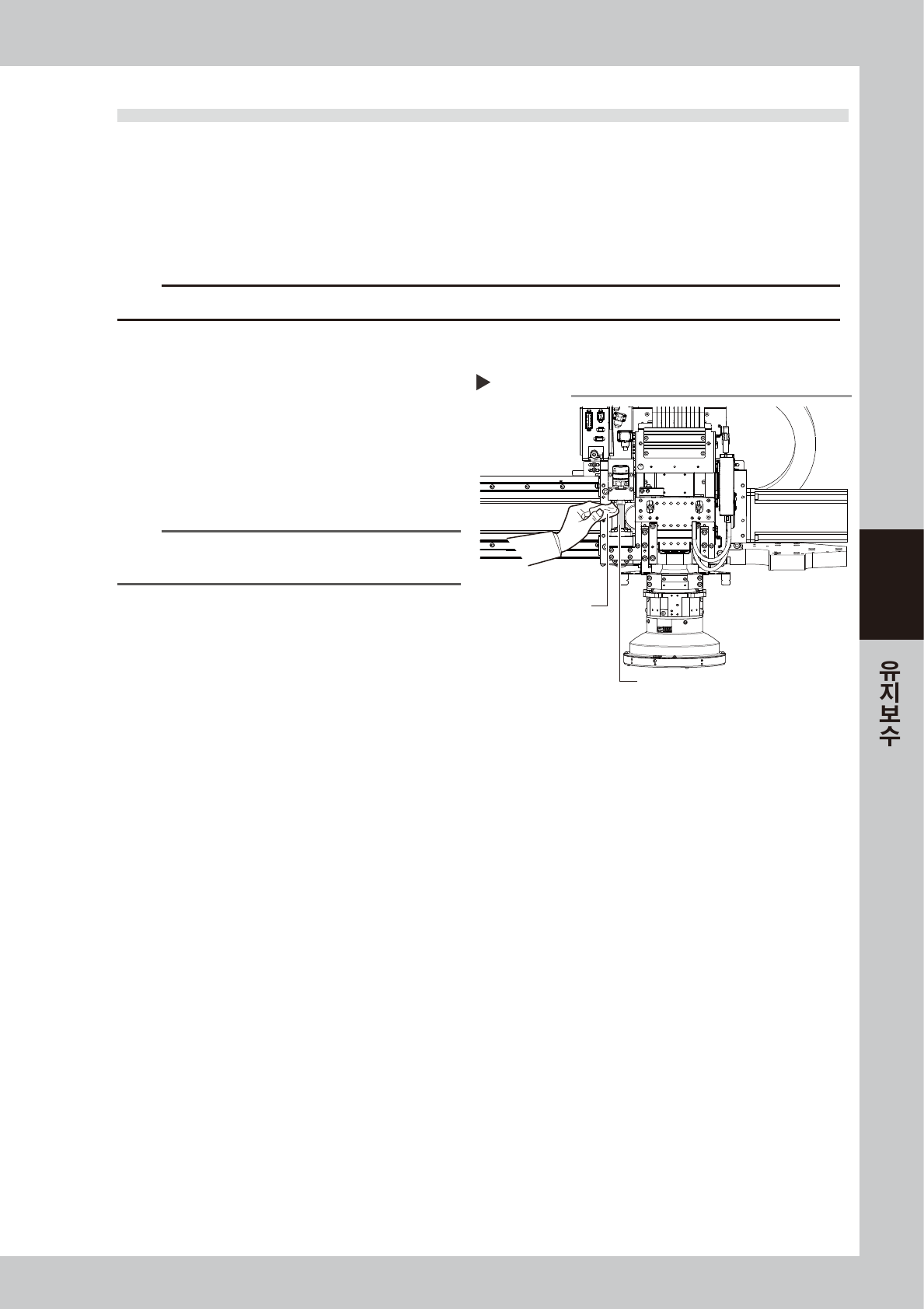

CZ축 볼스크류의 청소
Step 2
볼스크류
종이 와이퍼
4-20
4
7. 6 개 월
7.1 마킹유닛 ( 옵션 ) 캠 부위의 청소
•
급유
█
준비물
•
종이 와이퍼 ( 먼지가 나지 않는 것 )
•
지정 구리스 (NSL)
•
육각렌치 (3mm)
•
보호 안경
•
보호 장갑
c
주의
구리스를 사용할 경우는 , 반드시 보호 안경과 보호 장갑을 착용하고 실시해 주십시오 .
e
1
비상정지 버튼을 누릅니다 .
작업을 안전하게 실행하기 위해 , 반드시 장비를
비상정지 상태로 해 주십시오 .
2
구리스 커버를 탈착합니다 .
육각렌치로 구리스 커버의 고정 볼트 (2 개 ) 를
분리하고 커버를 탈착해 주십시오 .
57418-M9-00
3
각 부위를 청소합니다 .
캠 블럭 , 캠 플로워 , 구리스 커버의 오래된 구리
스와 더러움을 종이 와이퍼로 깨끗하게 닦아 주십
시오 .
4
구리스를 도포합니다 .
보호 장갑을 낀 손에 지정 구리스 (NSL) 를 묻혀
서 캠 블럭의 경사면에 균일하게 도포합니다 .
57419-M9-00
5
여분의 구리스를 닦아냅니다 .
마킹 유닛을 상하로 움직여서 , 여분의 구리스를
종이 와이퍼로 닦아 주십시오 .
6
구리스 커버를 원상태로 부착합니다 .
Step2 에서 탈착한 구리스 커버를 원상태로 부착
해 주십시오 .
각 부위의 청소
Step 2,3
종이 와이퍼
캡 블럭
캠 플로워
구리스 커버 고정볼트(2개)
구리스 커버
구리스 도포
Step 4
구리스
