8.1.2 W 축 가이드의 청소
•
급유
█
준비물
•
종이 와이퍼 ( 먼지가 나지 않는 것 )
•
구리스 건 ( 굽은타입 노즐 )
•
지정 구리스 (NSL)
•
보호 안경
•
보호 장갑
c
주의
구리스를 사용할 경우는 , 반드시 보호 안경과 보호 장갑을 착용하고 실시해 주십시오 .
e
1
가이드를 청소합니다 .
1. [ 장치 ]-「컨베이어」화면의 [ 폭 변경 ] 버튼
으로 컨베이어를 최대폭으로 설정하고 , 비상정
지 버튼을 누릅니다 .
2. 가이드 전체를 먼지가 나지 않는 종이 와이퍼
( 크린룸 용 ) 로 오래된 구리스나 더러움을 닦
아 주십시오 .
e
3. 비상정지를 해제하고 , 컨베이어 폭을 최소폭
으로 설정합니다 . 재차 비상정지 버튼을 누르
고 , 남은 가이드 부분을 닦습니다 .
n
요점
가이드 레일의 이동 홈도 정성스럽게 닦아 주십시오 . 또한 ,
이물질이 없는지 확인해 주십시오 .
2
구리스를 주입합니다 .
구리스 건으로 구리스 니플에 지정 구리스 (NSL)
를 주입합니다 .
구리스 니플은 , 좌우 가이드에 각 1 개씩 있습니
다 . ( 합계 2 군데 )
57421-M9-00
n
요점
급유부위와 사용 노즐에 관해서는 ,「제 5 장 급유개소 일람」을
참조해 주십시오 .
3
여분의 구리스를 닦아냅니다 .
1. Step1 의 방법으로 컨베이어를 최대폭과 최소
폭으로 변경합니다 .
e
2. 재차 비상정지 버튼을 누르고 , 종이 와이퍼로
여분의 구리스를 닦아 주십시오 .
W축 가이드의 청소와 급유
Step 1,2
W축 가이드종이 와이퍼
W축 가이드 구리스 니플
4-24
4

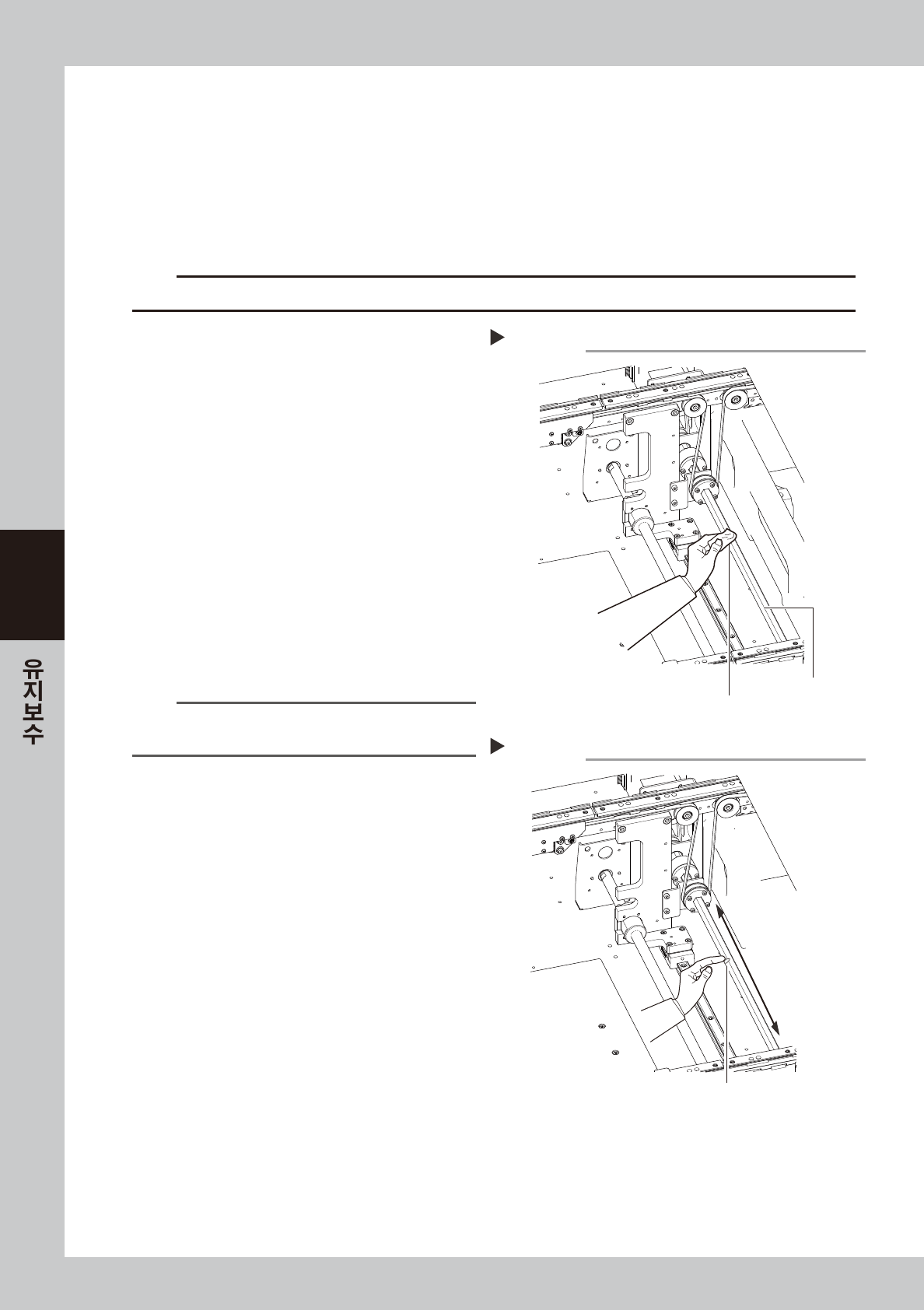

8.1.3 6 각 스플라인의 청소
•
급유
█
준비물
•
종이 와이퍼 ( 먼지가 나지 않는 것 )
•
지정 구리스 (NSL)
•
보호 안경
•
보호 장갑
c
주의
구리스를 사용할 경우는 , 반드시 보호 안경과 보호 장갑을 착용하고 실시해 주십시오 .
e
1
6 각 스플라인을 청소합니다 .
1. [ 장치 ]-「컨베이어」화면의 [ 폭 변경 ] 버튼
으로 컨베이어를 최대폭으로 설정하고 , 비상정
지 버튼을 누릅니다 .
2. 6 각 스플라인 전체를 먼지가 나지 않는 종이
와이퍼 ( 크린룸 용 ) 로 오래된 구리스나 더러
움을 닦아 주십시오 .
e
3. 비상정지를 해제하고 , 컨베이어 폭을 최소폭
으로 설정합니다 . 재차 비상정지 버튼을 누르
고 , 6 각 스플라인의 남은 부분도 닦습니다 .
57422-M9-00
2
구리스를 도포합니다 .
보호 장갑을 낀 손에 지정 구리스 (NSL) 를 묻혀
서 6 각 스플라인의 표면에 엷고 균일하게 도포해
주십시오 .
57423 -M9-00
n
요점
Step1 의 방법으로 컨베이어 폭을 변경해서 6 각 스플라인 전
체에 구리스를 도포해 주십시오 .
6각 스플라인의 청소
Step 1
종이 와이퍼
6각 스플라인
구리스의 도포
Step 2
엷고 균일하게 도포
구리스
4-25
4

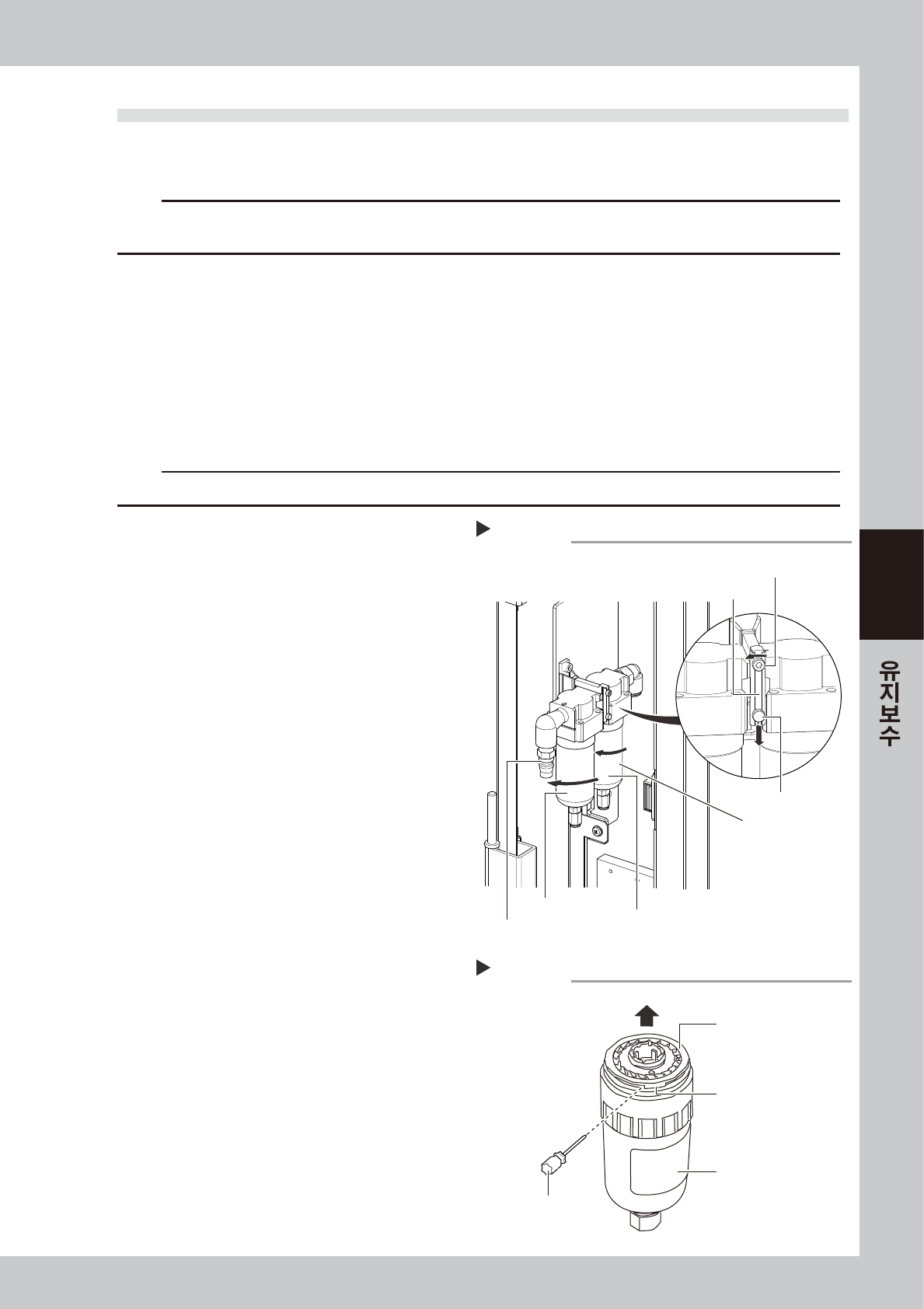

8.2 에어 / 미스트 필터의 점검
•
청소
에어 컴프레서내의 오일 , 물, 불순물 등이 검사기내에 유입되지 않도록, 에어 / 미스트 필터가 사용되어
있습니다. 이들 필터의 점검•청소 방법에 대해서 다음과 같이 설명합니다.
c
주의
작업을 안전하게 실시하기 기 위해서 에어 커플러를 분리해 둡니다 . 이 때 , 오일 , 물 , 불순물이 튀지 않도록 주의해 주십시오 .
또한 , 커플러를 분리할 때에는 , 큰 배기음이 발생하므로 , 주의해 주십시오 .
█
준비물
•
중성세제
•
에어 블로우 툴 ( 옵션 구입품 )
•
닦기용 와이퍼
•
일자 정밀 드라이버
•
육각렌치 (2.5mm)
•
방진 안경
•
방진 마스크
c
주의
에어 블로우 청소시 , 얼굴에 맞닿을 경우가 있으므로 반드시 방진 안경과 방진 마스크를 착용하고 작업해 주십시오 .
1
필터 컵 안을 체크합니다 .
컵 안에 오일 또는 물이 들어 있는지 확인해 주십
시오 . 더러워져 있을 경우는 , 다음의 순서에 따라
서 청소해 주십시오 .
2
에어 / 미스트 필터를 분리시킵니다 .
1. 육각렌치 (2.5) 로 볼트를 느슨하게 합니다 .
2. 핀을 밑으로 내려서 브라켓을 떼어내고
에어 / 미스트 필터를 분리시켜 주십시오 .
57424-M 9- 0 0
3
필터컵을 탈착합니다 .
에어 필터
1. 우측 그림과 같이 에어 필터를 좌측으로 돌려
서 밑으로 당겨서 빼 주십시오 .
2. 디플렉터의 스냅 핏 부근의 홈에 마이너스 정
밀 드라이버를 끼워서 , 필터 컵으로부터 엘레
멘트 어셈블리를 탈착합니다 .
미스트 필터
우측 그림과 같이 필터 컵을 좌측으로 돌려서
밑으로 당겨서 빼 주십시오 .
57425-M9-00
에어/미스트 필터 컵의 분리
Step 2,3
필터 캡
에어 커플러를 분리
에어 필터
핀
볼트
브라켓
오일 미스트 필터
엘레멘트 어셈블리의 분리
Step 3
디플렉터
스냅 핏
필터 컵
<에어 필터>
일자 정밀 드라이버
