2.3 W 축 가이드 , 볼스크류와 6 각 스플라인

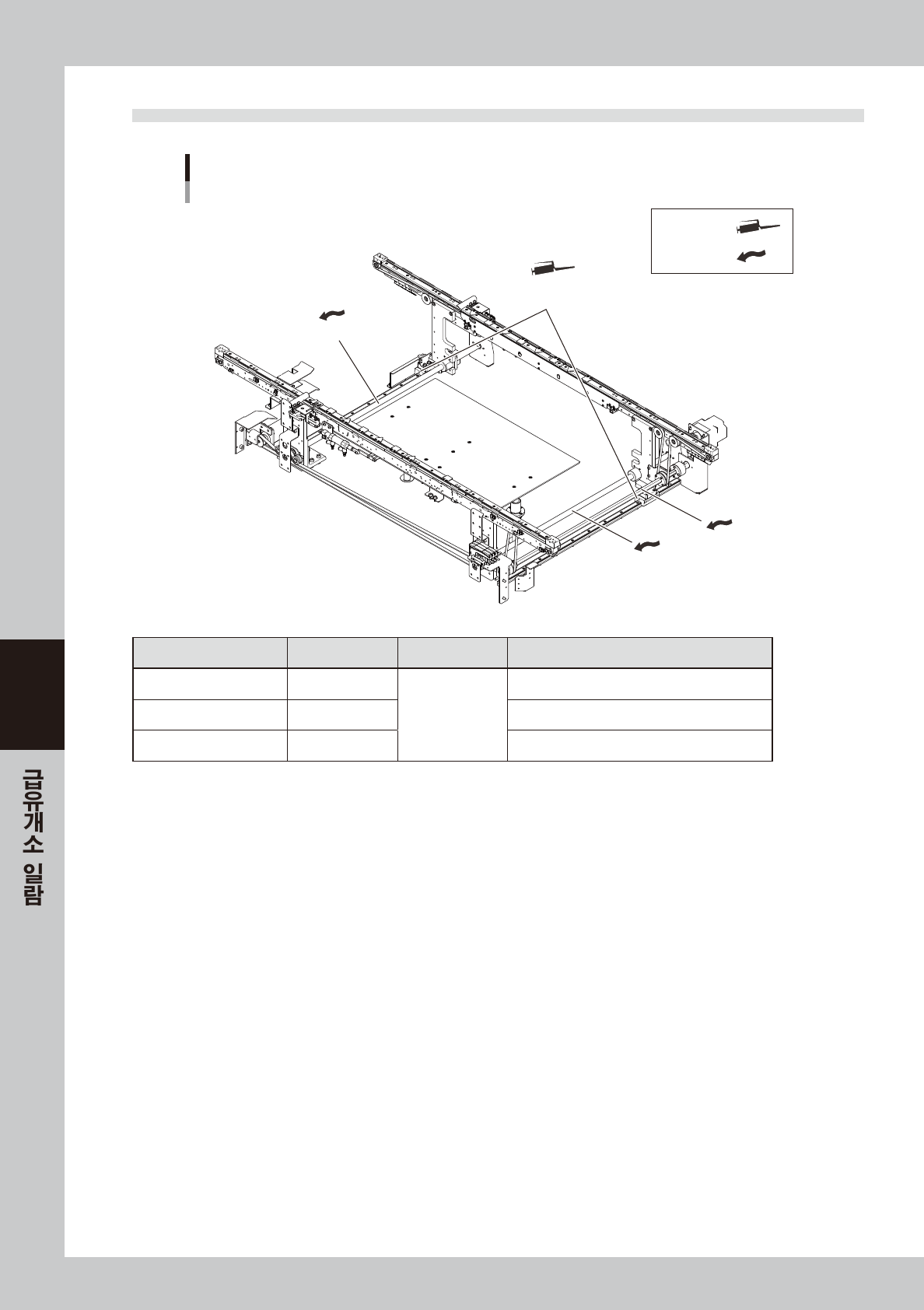

W축의 급유개소
W축 볼스크류
W축 가이드부
구리스 니플
W축 볼스크류
6각 스플라인
구리스 건 ：
손으로 도포 ：
57503 -M9- 0 0
급유부위 급유개소 주기 급유방법
가이드 2
1 회 /1 년
구리스건 : 굽은타입 노즐
볼스크류 2 손으로 도포
6 각 스플라인 1 손으로 도포
Appendix
부록
목차
1. 전원 접속부 A-1
2. 기기간 입출력 커넥터 A-2
3. UPS( 무정전 전원장치 ) A-3
3.1 안전상의 주의 A-3
3.1.1 UPS 의 수송 및 수출에 관해서 A-3
3.1.2 교환후의 배터리 폐기에 대해서 A-3
3.1.3 그 밖의 취급상의 주의 A-3
3.2 UPS 에 관해서 A-5
3.3 조작 및 설정 A-6
3.3.1 프런트 패널 A-6
3.3.2 통상시 ( 전원 정상시 ) 의 조작 A-6
3.3.3 정전 발생시의 조작 A-6
3.4 유지보수에 대해서 A-7
3.4.1 배터리 교환시기 A-7
3.4.2 배터리의 교환에 대해서 A-7
3.4.3 교환용 배터리의 보관에 대해서 A-7
3.5 트러블 슈팅 A-8
A-1
1. 전원 접속부
█
YSi-V 전원사양
항목 내용
전원 삼상교류 200/208/220/240/380/400/416V ± 10%
주파수 50/60Hz
전원용량 7.0 kVA
█
전원입력 단자

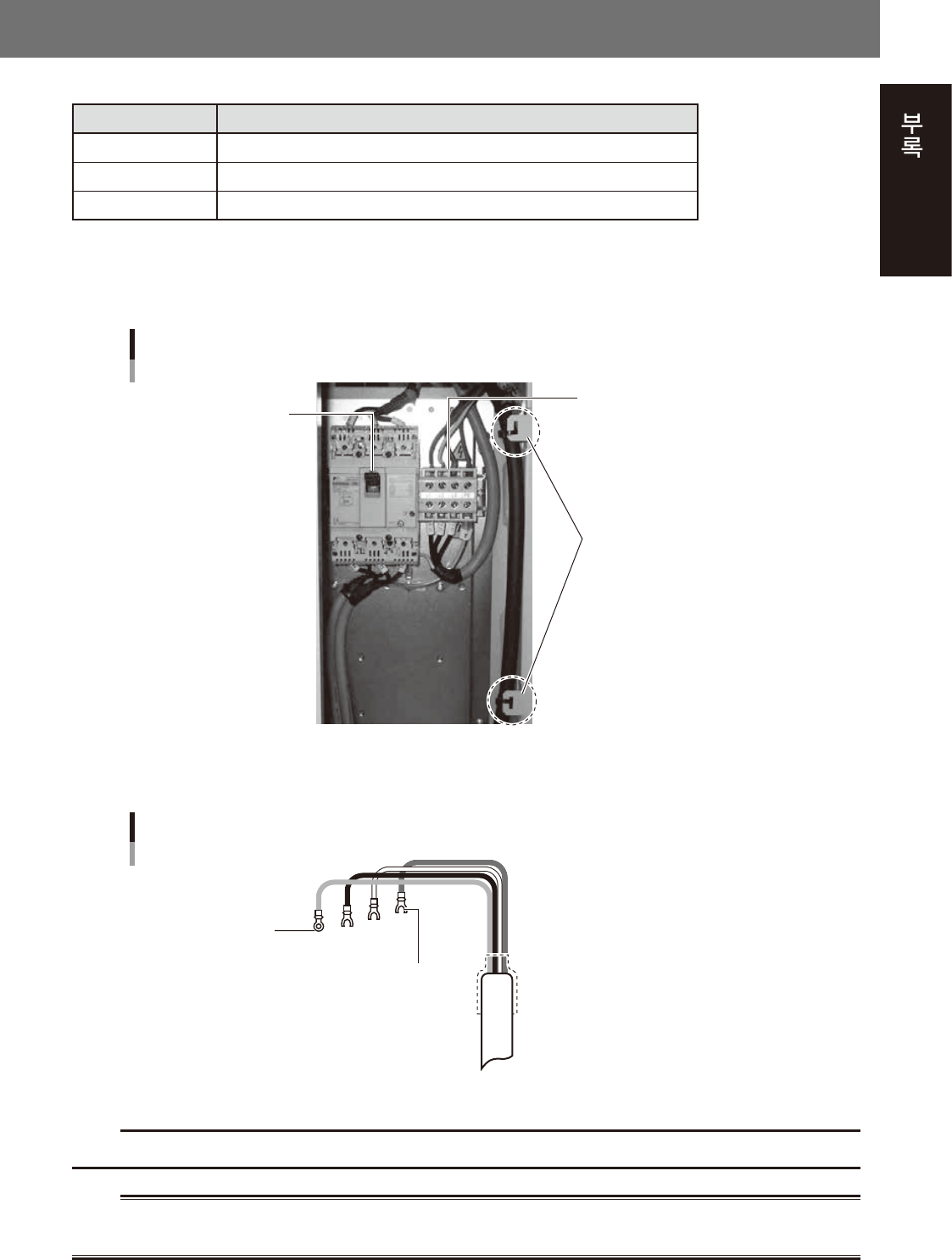

본체 정면의 하부 우측 패널을 열면 , 전원 접속부가 있습니다 . 아래 그림과 같이 전원 케이블을 사용해서 ,
전원 접속 단자대 L1, L2, L3 과 접지 (PE) 를 접속합니다 .
메인 브레이커
전원입력 단자
YSi-V
전원입력 단자 (L1, L2, L3)
접지단자 (PE)
이 2군데에서 클램프되어 있다
27500-M9-00
█
케이블 가공예
케이블 가공예
원형 압착단자
압착단자 Y형
L1
L2
L3
PE
L=350mm
27501-M9- 0 0
c
주의
전원 케이블에는 , 도체 단면적이 3.3 ㎟ (AWG12) 이상의 것을 사용하여 주십시오 .
w
경고
감전사고를 방지하기 위해 , 전원의 접속은 차단기를 내렸는지 확인하고 나서 실행하여 주십시오 . 또한 , 본체 어스부의 접속은
확실하게 해 주십시오 .
