- 28 - NOTE( 注記 ) #01....FOR 2030E ２０３０ Ｅ 用 #02....FOR CE ＣＥ 用 REF.NO NOTE PART NO D E S C R I P T I O N 品 名 Qty 1 #01 E1501-729-0F0 BOTTOM COVER 6 ASM. ボトムカバ−６組 1 2 #02 E1501-729-BF0 BOTTOM COVER 6 ASM.(CE) ボトムカバー６組（ＣＥ）…
- 27 -
14.COVER COMPONENTS (6)
カバー関係（６）
22
13
13
10
18
16
12
7
7
6
5
4
3
17
15
9
8
25
17
21
18
11
11
19
27
24
16
26
3
3
14
23
20
21
22
19
23
23
23
9
23
20
23
5
5
14
14
14
1
2
- 28 -
NOTE( 注記 ) #01....FOR 2030E ２０３０ Ｅ 用
#02....FOR CE ＣＥ 用
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1
#01
E1501-729-0F0 BOTTOM COVER 6 ASM.
ボトムカバ−６組
1
2
#02
E1501-729-BF0 BOTTOM COVER 6 ASM.(CE)
ボトムカバー６組（ＣＥ）
1
3 SM-0061201-SC SCREW M6 L=12
トラスねじ Ｍ ６ Ｌ ＝１２
(4)
4 E1522-729-000 COVER FBR
カバ− ＦＢＲ
(1)
5 SM-0061201-SC SCREW M6 L=12
トラスねじ Ｍ ６ Ｌ ＝１２
(4)
6 E1523-729-000-B COVER SBR30
カバー ＳＢＲ ３０
(1)
7 SM-0061201-SC SCREW M6 L=12
トラスねじ Ｍ ６ Ｌ ＝１２
(6)
8 E1524-729-000-B COVER SBL30
カバー ＳＢＬ ３０
(1)
9 SM-0061201-SC SCREW M6 L=12
トラスねじ Ｍ ６ Ｌ ＝１２
(6)
10 E1531-729-000-B COVER RBR30 (154)
カバー ＲＢＲ ３０（１５４）
(1)
11 SM-0061201-SC SCREW M6 L=12
トラスねじ Ｍ ６ Ｌ ＝１２
(4)
12 E1536-729-000-B COVER RBL30 (154)
カバー ＲＢＬ ３０（１５４）
(1)
13 SM-0061201-SC SCREW M6 L=12
トラスねじ Ｍ ６ Ｌ ＝１２
(4)
14 E1546-729-000 COVER STUD RL (30)
カバ−スタッド ＲＬ（３０）
(4)
15 E1521-729-000-B COVER FBL
カバー ＦＢＬ
(1)
16 E1543-729-000 COVER STUD SU
カバ−スタッド ＳＵ
(6)
17 E1544-729-000 COVER STUD SL
カバ−スタッド ＳＬ
(6)
18 E1551-729-000 COVER STUD RU(154)
カバ−スタッド ＲＵ（１５４）
(4)
19 E1552-729-000 COVER STUD RL(154)
カバ−スタッド ＲＬ（１５４）
(4)
20 E1553-729-000 COVER STUD RC
カバ−スタッド ＲＣ
(8)
21 HX-0029400-00 FIXED BASE
固定ベース
(2)
22 SM-6030602-TN SCREW M3X0.5 L=6
六角穴ボルト Ｍ ３ Ｘ ０．５ Ｌ ＝６
(2)
23
#02
HX-0050300-00 EMI GASKET
ＥＭＩ ガスケット
(6)
24 E1519-729-000-B COVER RBCR30M
カバー ＲＢＣＲ ３０ Ｍ
(1)
25 SM-0061201-SC SCREW M6 L=12
トラスねじ Ｍ ６ Ｌ ＝１２
(4)
26 E1520-729-000-B COVER RBCL30M
カバー ＲＢＣＬ ３０ Ｍ
(1)
27 SM-0061201-SC SCREW M6 L=12
トラスねじ Ｍ ６ Ｌ ＝１２
(4)
- 29 -

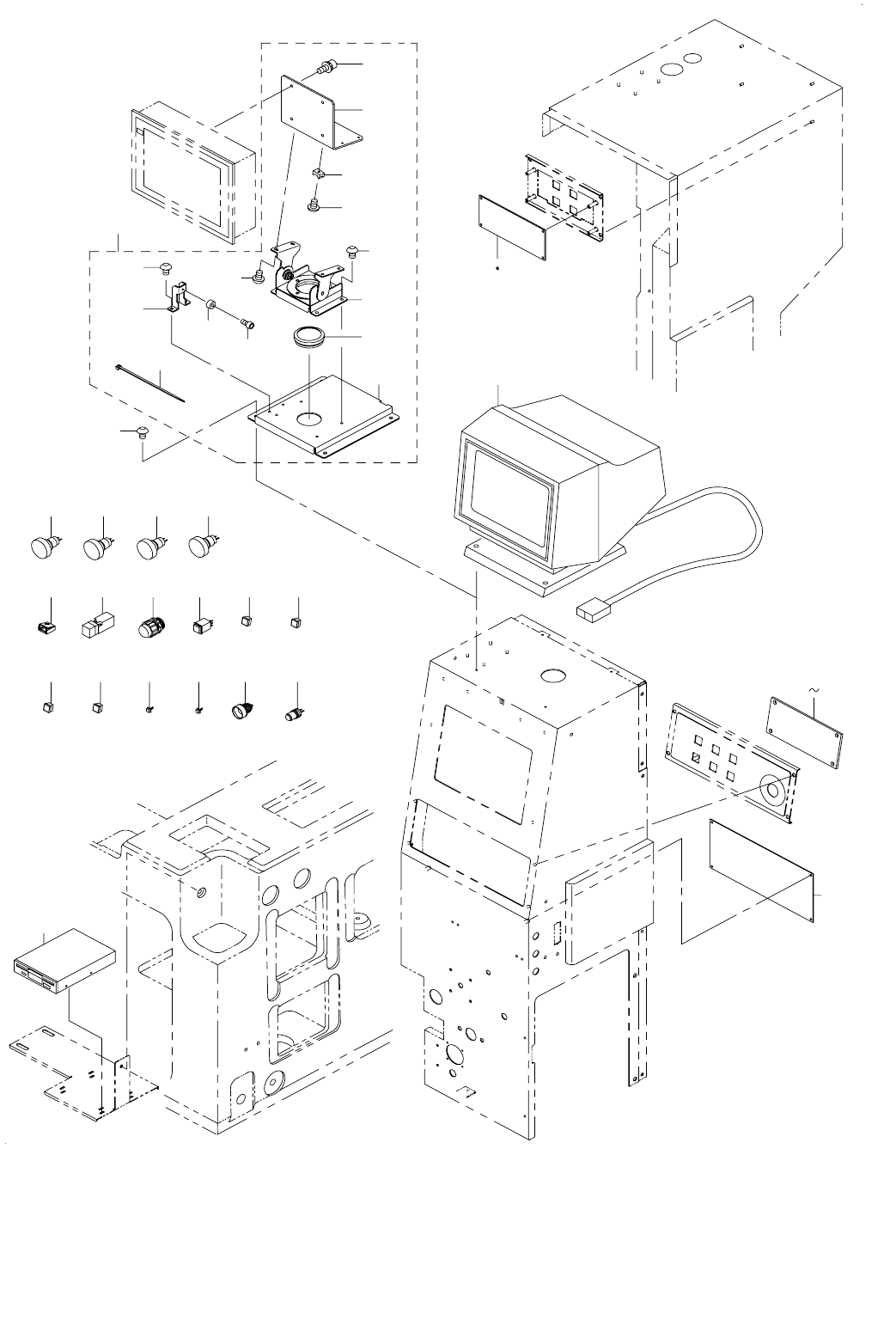

15.COVER ELECTRIC APPARATUS COMPONENTS
カバー電装関係
24
27
29
32
26
21
3736
3433
38 39
35
40
18
41
2017 19
2322
25
28
50
48
47
46
38
52
49
45
44
43
42
41
40
39
51
1
