KE-2030-Rev08 - 第52页
- 47 - 24. MNLA HEAD COMPONENTS (1) ＭＮＬＡ ヘッド関係（１） 7 15 16 2 4 4 4 3 5 3 9 10 8 2 6 13 11 14 12 4 1
- 46 -
NOTE( 注記 ) #01....FOR CE,EN ＣＥ，ＥＮ 用
#02....FOR USE IN JAPAN 日本用
#03....FOR CE ＣＥ 用
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 E2707-729-0A0 DRIVE CYLINDER (30) ASM.
ドライブシリンダ（３０）組
1
2 E2707-729-000 DRIVE CYLINDER (30)
ドライブシリンダ３０
(1)
3 E2708-729-000 DRIVE BRACKET (30)
ドライバブラケット（３０）
(1)
4 SL-6052092-TN SCREW
座金付き六角穴ボルト
(4)
5 SL-6051292-TN SCREW
座金付き六角穴ボルト
(2)
6 E2507-729-000 DS CONNECTOR BRACKET
ＤＳ コネクタブラケット
(1)
7 SL-6051092-TN SCREW
座金付き六角穴ボルト
(2)
8 SM-4861201-SC SCREW M2.6 L=12
なべ小ねじ Ｍ ２．６ Ｌ ＝１２
(2)
9 PV-1399050-00 3 PORT ELECTROMAGNETIC VALVE
３ポート電磁弁
(1)
10
#01
E2710-729-AA0 CONNECTOR BRACKET (30) ASM.
コネクタブラケット（３０）組
1
11
#02
E2710-729-0A0 CONNECTOR BRACKET (30) ASM.
コネクタブラケット（３０）組
1
12 E8615-715-0A0 FEEDER BANK CIRCUIT BOARD ASM.
フィーダバンク基板組
(1)
13 SM-4860601-SC SCREW M2.6 L=6
なべ小ねじ Ｍ ２．６ Ｌ ＝６
(8)
14 E8618-729-0A0 FEEDER I/F PWB 30 ASM.
フィーダ Ｉ ／ Ｆ 基板３０組
(1)
15 B4011-210-000 SPACER
基板スペ−サ
(4)
16 NM-6030003-SC NUT M3
六角ナット Ｍ ３
(4)
17 SM-4020801-SC SCREW M2 X 8
なべ小ねじ Ｍ ２ Ｌ ＝８
(4)
18 HX-0029400-00 FIXED BASE
固定ベース
(1)
19 SM-4030601-SC SCREW M3 X 6
なべ小ねじ Ｍ ３ Ｘ ０．５ Ｌ ＝６
(1)
20 E2904-700-000 SOCKET
ソケット
(2)
21 PJ-3010651-06 KNIFE UNION
メスユニオン
(2)
22 PJ-2300061-00 UNION 06
隔壁用ユニオン ０６
(1)
23 PJ-3050600-04 TEE
チ−ズ
(1)
24 PJ-0320090-05 NIPPLE
エアカプラニップル
(1)
25 E2713-729-000 CONNECTOR NO. LABEL (30)
コネクタ ＮＯ．ラベル（３０）
(1)
26 BT-0600400-EC TUBE HOSE, BLUE
ウレタンホ−ス 青
(1.45)
27 EA-9500B01-00 CABLE BAND
束線バンド
(4)
28 E9378-721-0A0 FEEDER BANK CABLE 5 ASM.
フィ−ダバンクケ−ブル５組
(1)
29
#03
HK-0429900-8A CAP
キャップ
(1)
30
#03
HN-0017900-0D FERRITE CLAMP
フェライトクランプ
(3)
31 E2710-729-000 CONNECTOR BRACKET (30)
コネクタブラケット（３０）
(1)
32
#03
HN-0017900-0B NOISE FILTER
ノイズフィルタ
(6)
33 PJ-3080600-03 Y UNION
ユニオンワイ
3
34 PJ-3010651-06 KNIFE UNION
メスユニオン
1
35 E2904-700-000 SOCKET
ソケット
1
36 HX-0041100-00 CABLE PARTS
束線パーツ
3
37 HX-0032600-0M DOME PLUG
ドーム プラグ
1
- 47 -

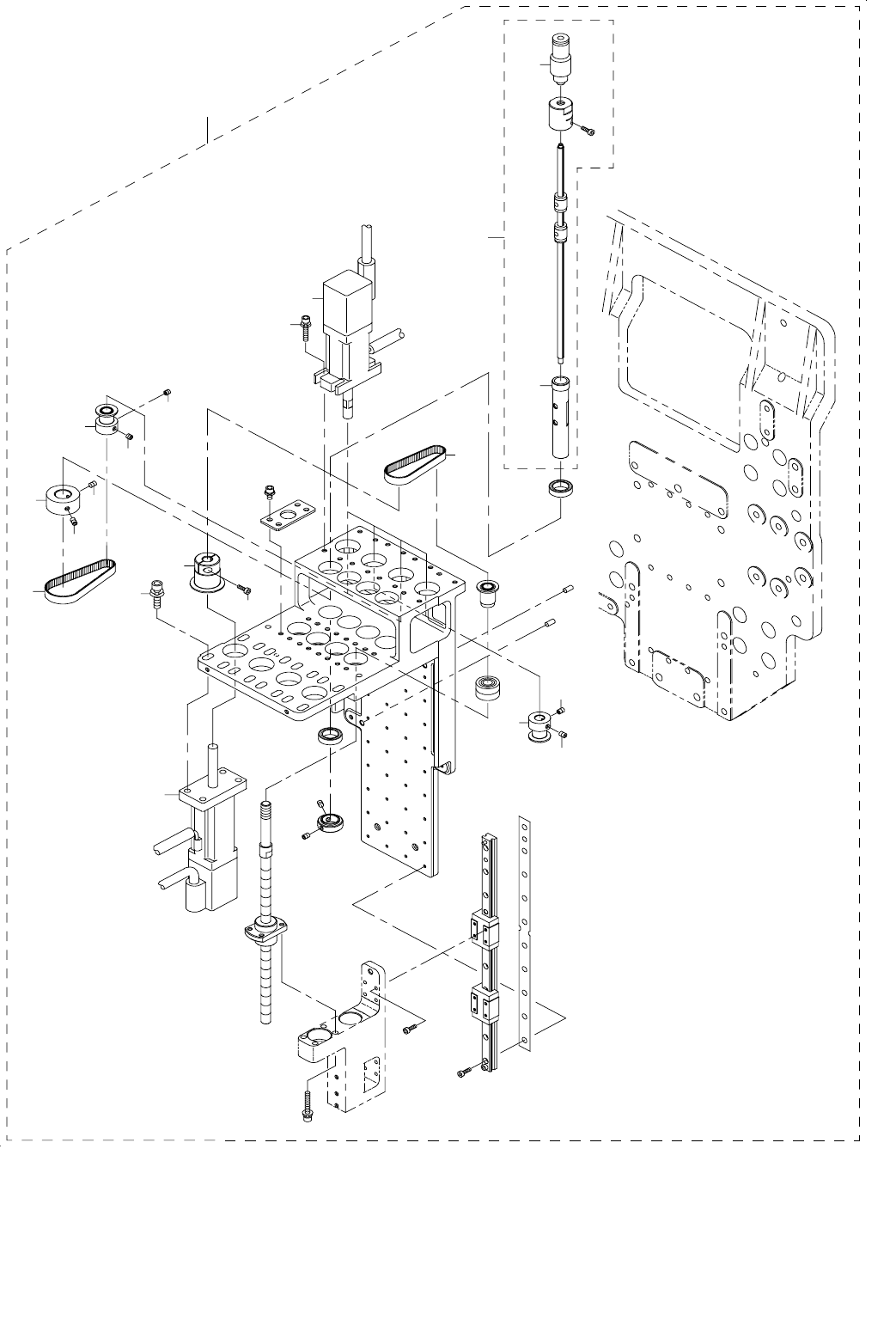

24.MNLA HEAD COMPONENTS (1)
ＭＮＬＡ ヘッド関係（１）
7
15
16
2
4
4
4
3
5
3
9
10
8
2
6
13
11
14
12
4
1
- 48 -
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 E3000-729-0A0 MNLA HEAD ASM.
ＭＮＬＡ ヘッド組
1
2 SM-8030412-TP SCREW M3 L=4
止めねじ Ｍ ３ Ｌ ＝４
(8)
3 E3013-729-000 THETA MOTOR PULLEY
θ モータプーリ
(4)
4 SM-8030312-TP SCREW M3 L=3
止めねじ Ｍ ３ Ｌ ＝３
(8)
5 E9630-729-000 THETA AC SERVO MOTOR (20W)
θ 軸 ＡＣ サ−ボモ−タ（２０ Ｗ）
(4)
6 SL-6031692-TN SCREW
座金付き六角穴ボルト
(16)
7 E3014-729-000 TIMING BELT THETA
タイミングベルト θ
(4)
8 E3030-729-0A0 SPLINE HOUSING ASM.
スプラインハウジング組
(4)
9 E3031-729-000 SPLINE HOUSING
スプラインハウジング
(1)
10 PJ-2105041-00 HALF UNION
ハーフユニオン
(1)
11 E3020-729-000 Z MOTOR PULLEY
Ｚ モータプーリ
(4)
12 SM-6020752-TN BOLT M2 L=7
六角穴ボルト Ｍ ２ Ｌ ＝７
(4)
13 E9629-729-000 Z AXIS AC SERVO MOTOR (30W)
Ｚ 軸 ＡＣ サ−ボモ−タ（３０ Ｗ）
(4)
14 SL-6041692-TN SCREW M4 L16
座金付き六角穴ボルト Ｍ ４ Ｌ ＝１６
(16)
15 E3021-729-000 TIMING BELT Z
タイミングベルト Ｚ
(4)
16 E3012-729-000 THETA PULLEY
θプーリ
(4)
