- 1 - MAIN UNIT 本体 1. BASE FRAME COMPONENTS (1) ベースフレーム関係（１） 12 20 15 14 16 18 19 13 17 19 18 10 10 10 10 7 28 1 26 22 33 4 30 2 27 32 6 11 3 5 23 31 8 9 25 24 21 29
65. WIRING DIAGRAM (7)...................................................................................................................................................123
ＷＩＲＩＮＧ ＤＩＡＧＲＡＭ（７）
66. WIRING DIAGRAM (8)...................................................................................................................................................125
ＷＩＲＩＮＧ ＤＩＡＧＲＡＭ（８）
67. WIRING DIAGRAM (9)...................................................................................................................................................127
ＷＩＲＩＮＧ ＤＩＡＧＲＡＭ（９）
68. WIRING DIAGRAM (10).................................................................................................................................................129
ＷＩＲＩＮＧ ＤＩＡＧＲＡＭ（１０）
- 1 -
MAIN UNIT
本体

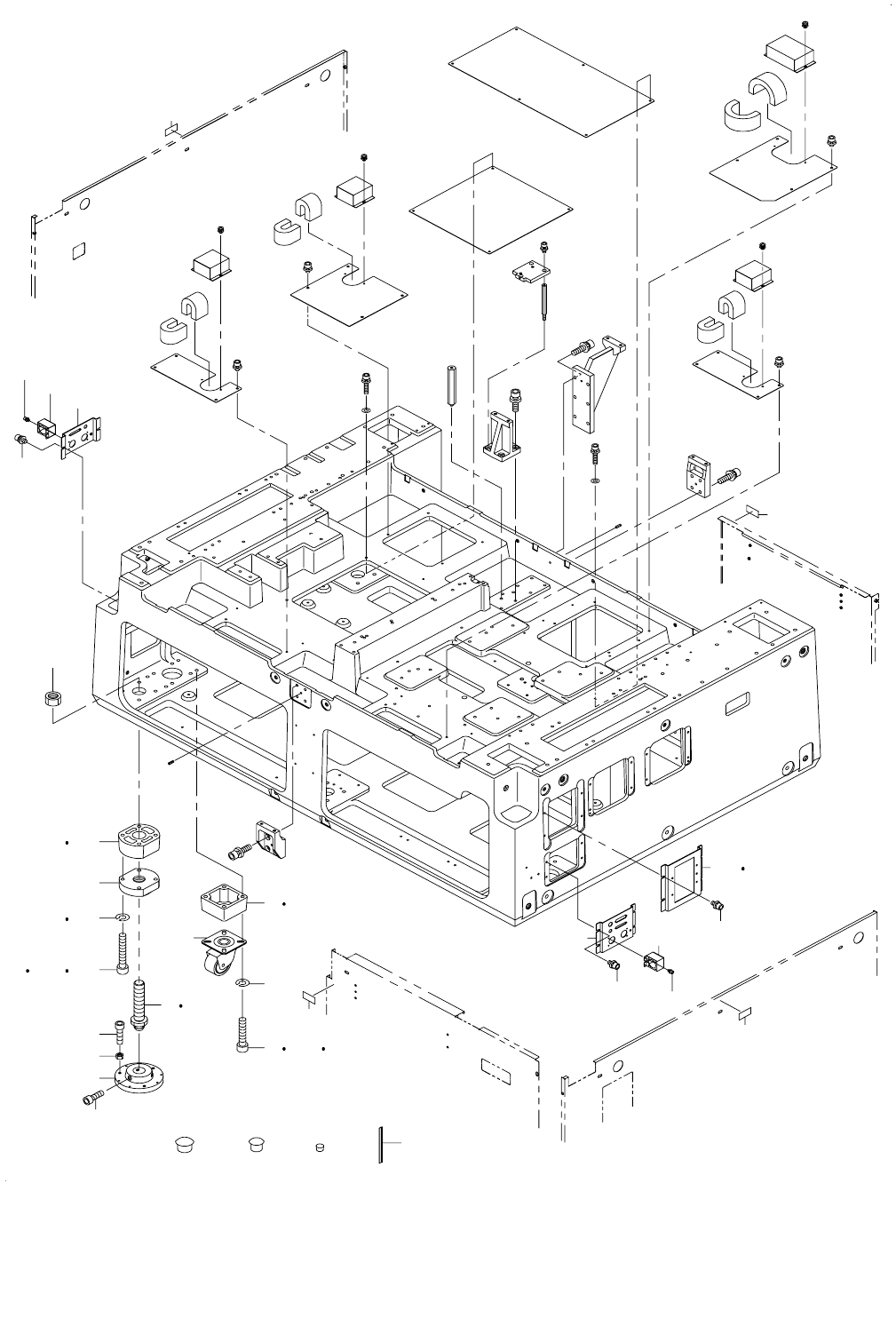

1. BASE FRAME COMPONENTS (1)
ベースフレーム関係（１）
12 20
15
14
16
18
19
13
17
19
18
10
10
10
10
7
28
1
26
22
33
4
30
2
27 32
6
11
3
5
23 31
8
9
25
24
21
29
- 2 -
NOTE( 注記 ) #01....FOR CE,EN ＣＥ，ＥＮ 用
#02....FOR EN ＥＮ 用
#03....OPTIONAL PARTS オプション部品
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 E1033-729-000 CASTER 500
キャスタ− ５００
4
2 SL-6102042-TN SCREW
座金付き六角穴ボルト
16
3 E1030-729-000-A HEIGHT ADJUSTER
ハイトアジャスタ
6
4
#01
E1032-729-000-A CASTER SPACER
キャスタースペーサ
4
5 SL-6103042-TN BOLT
座金付き六角穴ボルト
24
6
#01
E1034-729-000 ADJUSTER BOLT 36XL
アジャストボルト ３６ ＸＬ
6
7 E1044-729-000-A ADJUSTER NUT 36
アジャスタナット ３６
6
8 E1035-729-000 ADJUSTER FOOT
アジャストフット
6
9 SM-6082502-TN BOLT
六角穴ボルト
18
10 168-70206 GRAVITY SEAL
荷重中心シール
4
11 E1043-729-000 ADJUST BOLT 36L
アジャストボルト ３６ Ｌ
6
12 E1011-725-000 BRAKER BRACKET (THREE PHASE)
ブレーカブラケット（三相）
1
13 SL-6061242-TN BOLT
座金付き六角穴ボルト
4
14 E1024-729-000 INTERFACE PANEL R
インタ−フェ−スパネル Ｒ
1
15 SL-6061242-TN BOLT
座金付き六角穴ボルト
4
16 E1025-729-000 INTERFACE PANEL L
インタ−フェ−スパネル Ｌ
1
17 SL-6061242-TN BOLT
座金付き六角穴ボルト
2
18 E1021-725-000 ANGLE BRACKET
スメマライトアングルブランケット組
2
19 SL-6030692-TN BOLT
座金付き六角穴ボルト
4
20
#02
E1290-729-000 BRAKER BRACKET
ブレーカブラケット
1
21
#01
E1048-729-000 HEIGHT ADJUSTER SPACER
ハイトアジャスタスペーサ
4
22 WS-1020002-KR SPRING WASHER, M10
ばね座金 １０．２ Ｘ １８．４ Ｘ ２．５
24
23
#01
SM-6109502-TR SCREW M=10 L=95
六角穴ボルト Ｍ １０ Ｌ ＝９５
24
24 SM-6083002-TN SCREW M8 L=30
六角穴ボルト Ｍ ８ Ｌ ＝３０
18
25 NM-6080002-SC NUT M8
六角ナット Ｍ ８ ２種
18
26
#01
WS-1020002-KR SPRING WASHER, M10
ばね座金 １０．２ Ｘ １８．４ Ｘ ２．５
24
27
#01
SM-6107002-TR SCREW M=10 L=70
六角穴ボルト Ｍ １０ Ｌ ＝７０
16
28
#02
HX-0054600-00 EMI GASKET
ＥＭＩ ガスケット
8
29
#03
E6400-729-000 HEIGHT ADJUSTER SPACER(20)
ハイトアジャストスペーサ（２０）
6
30
#03
E6401-729-000 CASTER SPACER(20)
キャスタースペーサ（２０）
6
31
#03
SM-6106502-TP HEXAGONAL-HOLE BOLT M10 L=65
六角穴ボルト Ｍ １０ Ｌ ＝６５
24
32
#03
SM-6104002-TP SCREW
六角穴ボルト
24
33
#03
WS-1020002-KN SPRING WASHER M10
ばね座金 Ｍ １０
24
