- 67 - 34. PWB CONVEYOR COMPONENTS (5) 基板搬送関係（５） 1 2 6 7 6 7 8 8 9 10 9 10 11 11 12 13 15 16 17 19 14 20 21 22 3 3 22 4 5 18

100%1 / 138
- 66 -
NOTE( 注記 ) #01....FOR 2030L ２０３０ Ｌ 用
#02....FOR 2030E ２０３０ Ｅ 用
#03....FOR 100MM CONVEYOR EXTENSION (OPTION) 搬送延長１００ ＭＭ（オプション）用
#04....FOR 250MM CONVEYOR EXTENSION (OPTION) 搬送延長２５０ ＭＭ（オプション）用
#05....FOR 100MM CONVEYOR EXTENSION (OPTION) 搬送延長１００ ＭＭ（オプション）用
FOR 2030L (OPTION) ２０３０ Ｌ（オプション）用
#06....FOR 100MM CONVEYOR EXTENSION (OPTION) 搬送延長１００ ＭＭ（オプション）用
FOR 2030E (OPTION) ２０３０ Ｅ（オプション）用
#07....FOR 250MM CONVEYOR EXTENSION (OPTION) 搬送延長２５０ ＭＭ（オプション）用
FOR 2030L (OPTION) ２０３０ Ｌ（オプション）用
#08....FOR 250MM CONVEYOR EXTENSION (OPTION) 搬送延長２５０ ＭＭ（オプション）用
FOR 2030E (OPTION) ２０３０ Ｅ（オプション）用
*INSTALLATION POSITION AND DIRECTION VARY IF THE PWB TRANSFER
REFERENCE IS DIFFERENT.
基板搬送基準が異なると取付位置、方向が変わります。
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 E4110-729-0A0 CONVEYOR PULLEY A ASM.
搬送プ−リ Ａ 組
4
2 E4110-729-000 CONVEYOR PULLEY A
搬送プーリ Ａ
(1)
3 SB-1040001-00 BEARING
ミニチュアベアリング
(1)
4 E4111-729-0A0 CONVEYOR PULLEY B ASM.
搬送プ−リ Ｂ 組
14
5 E4111-729-000 CONVEYOR PULLEY B
搬送プーリ Ｂ
(1)
6 SB-1040001-00 BEARING
ミニチュアベアリング
(2)
7 E4117-729-000 DRIVE PULLEY F
ドライブプーリ Ｆ
1
8 SM-8040402-TP SCREW M4X0.7 L=4
止めねじ Ｍ ４ Ｘ ０．７ Ｌ ＝４
2
9 E4118-729-000 DRIVE PULLEY R
ドライブプーリ Ｒ
1
10 SM-6040810-SC SCREW M4X0.7 L=8
平小ねじ Ｍ ４ Ｘ ０．７ Ｌ ＝８
4
11 SM-6042510-SC SCREW M4X0.7 L=25
平小ねじ Ｍ ４ Ｘ ０．７ Ｌ ＝２５
14
12 WP-0430800-SC WASHER M4
平座金小形丸 Ｍ ４
4
13 WP-0430801-SC WASHER 4.3X9X0.8
平座金 ４．３ Ｘ ９ Ｘ ０．８
14
14 NM-6040001-SC NUT M4
六角ナット Ｍ ４
14
15 WS-0410002-KN SPRING WASHER
ばね座金 Ｍ ４
14
16 E2055-721-000 PULLEY SPACER
プーリスペーサ
14
17 E2160-721-000 PULLEY FLANGE
プーリフランジ
2
18 SL-6030892-TN SCREW
座金付き六角穴ボルト
6
19 E3931-750-000 PULLEY WASHER
プーリ スラスト ワッシャ
2
20 E2009-725-000 GUIDE SHAFT
ガイドシャフト
2
21
#02
E4725-729-000 GUIDE SHAFT C (2030E)
ガイドシャフト Ｃ（２０３０ Ｅ）
2
22 WP-0501046-SC WASHER 5X14X1
平座金 ０．５ Ｘ １４ Ｘ １
2
23 SL-6051242-TN SCREW
座金付き六角穴ボルト
2
24 SL-6052042-TN SCREW
座金付き六角穴ボルト
2
25 E4411-729-000 SCREW SHAFT S (2030M)
スクリュウシャフト Ｓ（２０３０ Ｍ）
1
26
#01
E4611-729-000 SCREW SHAFT S (2030L)
スクリュウシャフト Ｓ（２０３０ Ｌ）
1
27
#02
E4711-729-000 SCREW SHAFT S (2030E)
スクリュウシャフト Ｓ（２０３０ Ｅ）
1
28 E2011-725-000 DRIVE SHAFT S
ドライブシャフト Ｓ
1
29 E2141-721-000 STOPPER COLLAR
ストッパカラー
2
30 SM-8040402-TP SCREW M4X0.7 L=4
止めねじ Ｍ ４ Ｘ ０．７ Ｌ ＝４
4
31 SB-1080002-00 SIDE BEARING
サイドベアリング
4
32 WP-0320500-SF WASHER 3.2X7X0.5
平座金小形丸 Ｍ ３
4
33 WP-0330516-SC WASHER 3.3X8X0.5
平座金 ３．３ Ｘ ８ Ｘ ０．５
2
34 SM-6030602-TN HEX SCREW M3 X 6
六角穴ボルト Ｍ ３ Ｘ ０．５ Ｌ ＝６
2
35 SM-8040402-TP SCREW M4X0.7 L=4
止めねじ Ｍ ４ Ｘ ０．７ Ｌ ＝４
1
36 E2050-721-000 MOTOR PULLEY B
モータプーリ Ｂ
1
37 SL-6031642-TN SCREW
座金付き六角穴ボルト
3
38 SM-6052502-TN HEXAGONAL-HOLE BOLT
六角穴ボルト
1
39 E4582-729-000 STOPPER COLLAR (30)
ストッパ−カラ−（３０）
1
40 SB-8160001-00 OIL FELT
ころがり軸受
1
41 SM-6041002-TN SCREW
六角穴ボルト
4
42 SB-8160002-00 BEARING
ころがり軸受
1
43 E2327-855-000 BB SPACER
ＢＢ スペ−サ
1
44 SM-6041202-TN SCREW M4X0.7 L=12
六角穴ボルト Ｍ ４ Ｘ ０．７ Ｌ ＝１２
4
45 E4597-729-000 MOTOR BRACKET A (30)
モータブラケット Ａ（３０）
1
46 SL-6051092-TN SCREW
座金付き六角穴ボルト
5
47 E2172-721-000 MOTOR PULLEY A
モータプーリ Ａ
1
48 SM-8030602-TP SCREW M3X0.5 L=6
止めねじ Ｍ ３ Ｘ ０．５ Ｌ ＝６
4
49 E2051-721-000 DRIVE BELT
ドライブベルト
1
50 E2012-721-000 ADJUST PLATE
アジャストプレート
1
51 SL-6030692-TN SCREW
座金付き六角穴ボルト
2
52 HM-0017700-10 GEAR HEAD
ギアヘッド
1
53 E9456-729-MA0 OUT MOTOR ASM.
ＯＵＴ モータ組
1
54 400-19533 CONVEYOR BELT C (30M)
コンベアベルト Ｃ（３０ Ｍ）
2
55
#01
400-19534 CONVEYOR BELT S (30L)
コンベアベルト Ｓ（３０ Ｌ）
2
56
#02
400-19536 CONVEYOR BELT S (30E)
コンベアベルト Ｓ（３０ Ｅ）
2
57 E4561-729-000 TIMING PULLEY A (30)
幅調タイミングプ−リ Ａ（３０）
1
58 SM-8040602-TP SCREW M4X0.7 L=6
止めねじ
2
59 E4563-729-000 WIDTH ADJUST IDLER PULLEY (30)
幅調アイドラプ−リ（３０）
1
60 E4564-729-000 TENSION BRACKET A (30)
幅調テンションブラケット Ａ（３０）
1
61 SL-6051092-TN SCREW
座金付き六角穴ボルト
2
62 E2017-715-000 M LINER BUSH
Ｍ ライナブッシュ
2
63 E2018-715-000 PULLEY SLEEVE
プーリ スリーブ
1
64 WP-0531001-SC WASHER
平座金みがき丸 Ｍ ５
1
65 WS-0510002-KN SPRING WASHER
ばね座金 ５．１ Ｘ ９．２ Ｘ １．３
1
66
#03
400-19543 CONVEYOR BELT S (30M)100
コンベアベルト Ｓ（３０ Ｍ）１００
2
67
#05
400-19545 CONVEYOR BELT S (30L)100
コンベアベルト Ｓ（３０ Ｌ）１００
2
68
#06
400-19546 CONVEYOR BELT S (30E)100
コンベアベルト Ｓ（３０）１００
2
69
#04
400-19544 CONVEYOR BELT S (30M)250
コンベアベルト Ｓ（３０ Ｍ）２５０
2
70
#07
400-19538 CONVEYOR BELT S (30L)250
コンベアベルト Ｓ（３０ Ｌ）２５０
2
71
#08
400-19547 CONVEYOR BELT S (30E)250
コンベアベルト Ｓ（３０）２５０
2
- 67 -
34.PWB CONVEYOR COMPONENTS (5)
基板搬送関係（５）
1 2
6
7
6
7
8
8
9
10
9
10
11
11
12
13
15
16
17
19
14
20
21
22
3
3
22
4
5
18

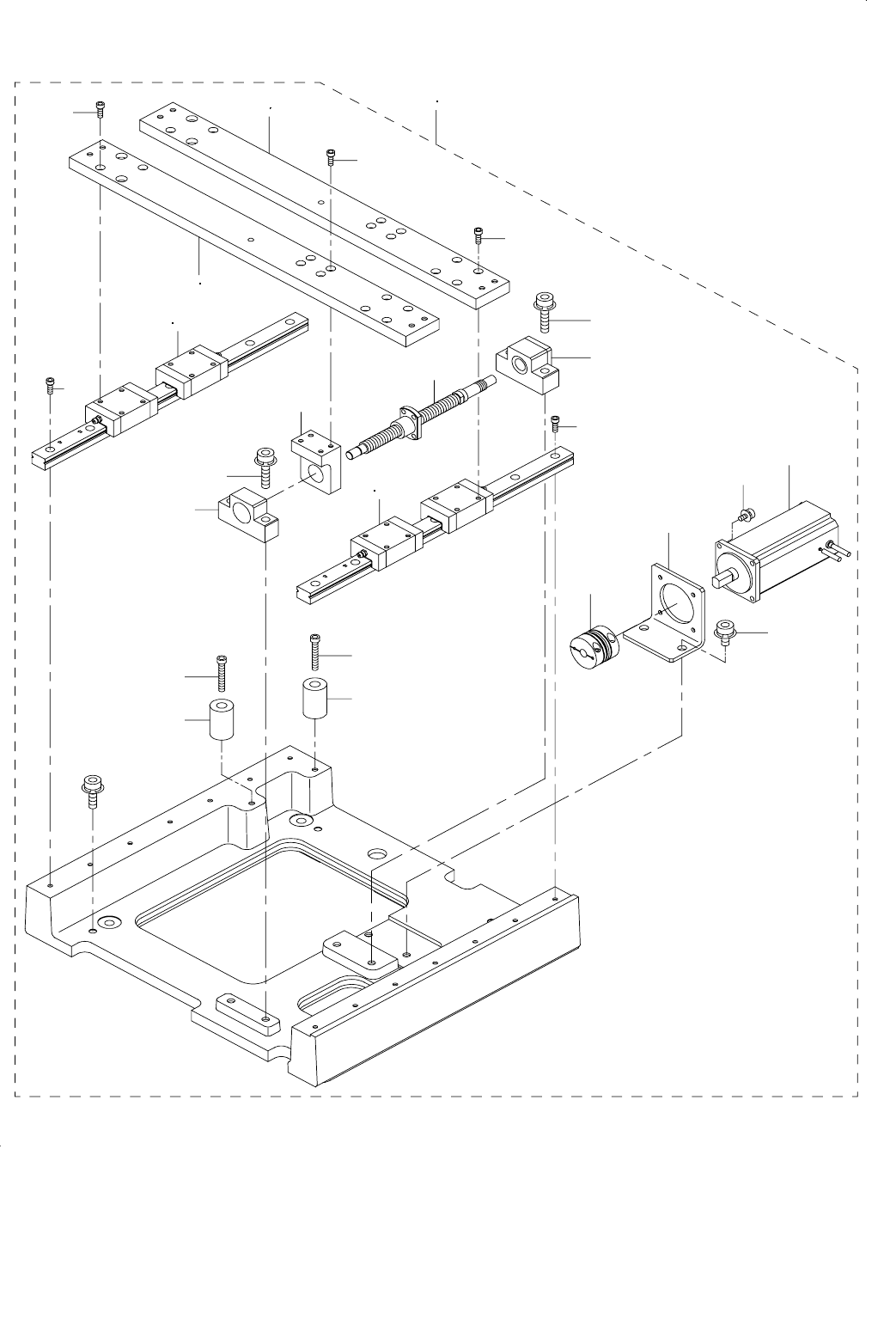

- 68 -
NOTE( 注記 ) #01....FOR 2030M ２０３０ Ｍ 用
#02....FOR 2030L ２０３０ Ｌ 用
*INSTALLATION POSITION AND DIRECTION VARY IF THE PWB TRANSFER
REFERENCE IS DIFFERENT.
基板搬送基準が異なると取付位置、方向が変わります。
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1
#01
E4460-729-0A0 CR UNIT BASE (2030M) ASM.
ＣＲ ユニットベ−ス（２０３０ Ｍ）組
1
2
#02
E4660-729-0A0 CR UNIT BASE (2030L) ASM.
ＣＲ ユニットベ−ス（２０３０ Ｌ）組
1
3 SM-6064002-TN HEXAGONAL-HOLE BOLT
六角穴ボルト
(2)
4 E9632-729-000 YC SHAFT AC SERVO MOTOR (400W)
ＹＣ 軸 ＡＣ サ−ボモ−タ（４００ Ｗ）
(1)
5 SL-6051242-TN SCREW
座金付き六角穴ボルト
(4)
6 E4461-729-000 CR JOINT BASE (2030M)
ＣＲ ジョイントベ−ス（２０３０ Ｍ）
(2)
7
#02
E4661-729-000 CR JOINT BASE (2030L)
ＣＲ ジョイントベ−ス（２０３０ Ｌ）
(2)
8 SM-6051402-TN HEXAGONAL-HOLE BOLT M5 L=14
六角穴ボルト Ｍ ５ Ｌ ＝１４
(18)
9 E4468-729-000 LINEAR WAY (2030M)
リニアウェイ（２０３０ Ｍ）
(2)
10
#02
E4668-729-000 LINEAR WAY (2030L)
リニアウェイ（２０３０ Ｌ）
(2)
11 SM-6051402-TN HEXAGONAL-HOLE BOLT M5 L=14
六角穴ボルト Ｍ ５ Ｌ ＝１４
(16)
12 E4506-729-000 Y SHAFT DRIVER BALL SCREW (30)
Ｙ 軸駆動ボ−ルねじ（３０）
(1)
13 E4507-729-000 EK TYPE SUPPORT UNIT (30)
ＥＫ 型サポ−トユニット（３０）
(1)
14 SL-6084092-TN SCREW
座金付き六角穴ボルト
(2)
15 E4508-729-000 EF TYPE SUPPORT UNIT (30)
ＥＦ 型サポ−トユニット（３０）
(1)
16 SL-6084092-TN SCREW
座金付き六角穴ボルト
(2)
17 E4504-729-000 COUPLING (30)
カップリング（３０）
(1)
18 E4503-729-000 NUT HOLDER (30)
ナットホルダ（３０）
(1)
19 SL-6051442-TN SCREW
座金付き六角穴ボルト
(4)
20 E4502-729-000 Y MOTOR BRACKET (30)
Ｙ モ−タブラケット（３０）
(1)
21 SL-6082092-TN SCREW
座金付き六角穴ボルト
(2)
22 E4501-729-000 CR STOPPER (30)
ＣＲ ストッパ（３０）
(2)
