- 70 - NOTE( 注記 ) #01....FOR FRONT ･ LEFT-RIGHT OR 手前・ 左右又は REAR ･ RIGHT-LEFT 奥・右左用 #02....FOR FRONT ･ RIGHT-LEFT OR 手前・ 右左又は REAR ･ LEFT-RIGHT 奥・左右用 *INSTALLATION POSITION AND DIRE CTION VARY IF THE PW B TRANSFER REFERE…
- 69 -

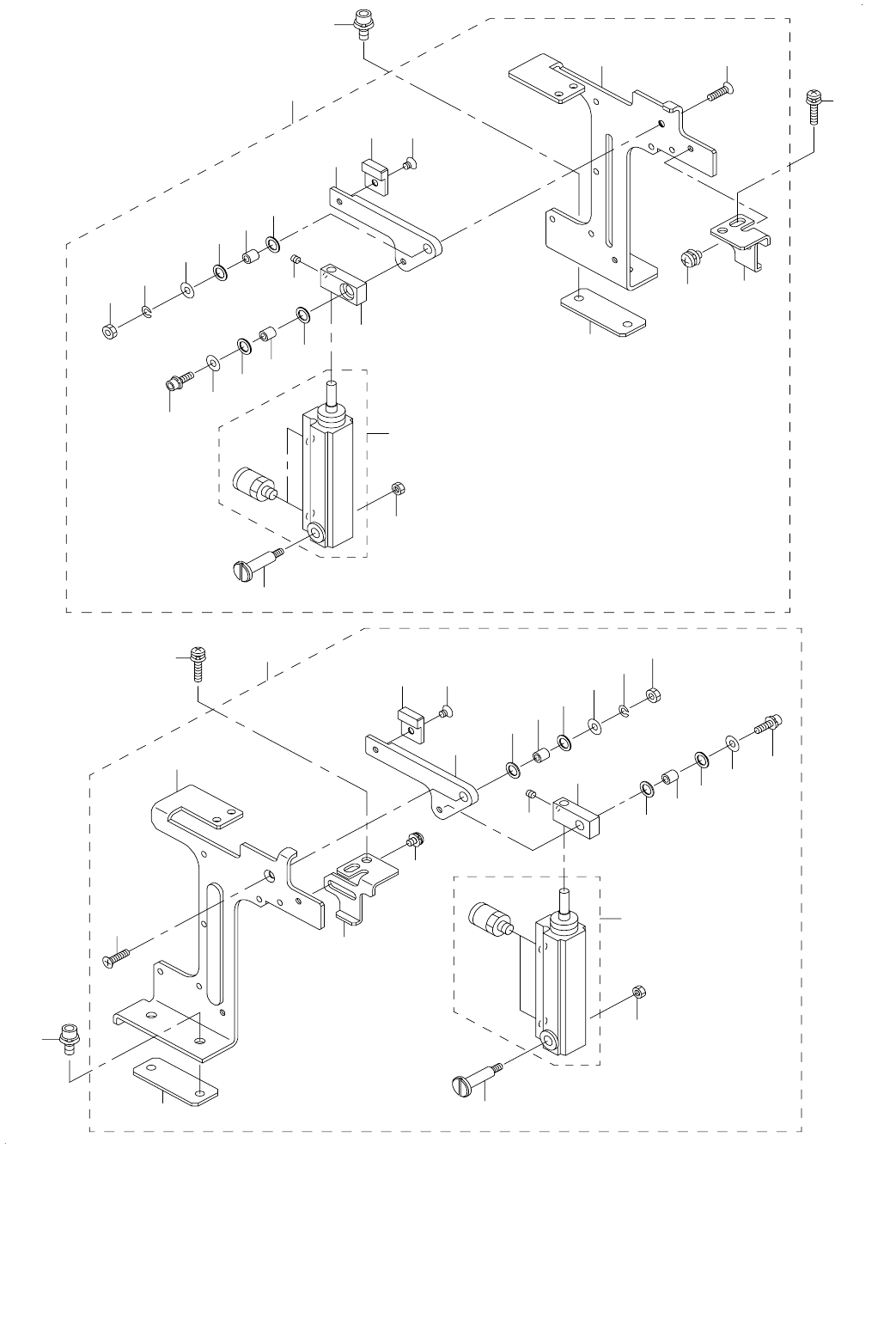

35.PWB CONVEYOR COMPONENTS (6)
基板搬送関係（６）
16
37
11
12
12
2
7
11
20
19
18
13
14
11
11
5
109
24
21
17
41
40
39
32
33
32
28
30 31
38
42
25
32
33
32
44
34
35
1
8
4
3
43
36
6
15
22
46
29
27
26
45
23
- 70 -
NOTE( 注記 ) #01....FOR FRONT ･ LEFT-RIGHT OR 手前・左右又は
REAR ･ RIGHT-LEFT 奥・右左用
#02....FOR FRONT ･ RIGHT-LEFT OR 手前・右左又は
REAR ･ LEFT-RIGHT 奥・左右用
*INSTALLATION POSITION AND DIRECTION VARY IF THE PWB TRANSFER
REFERENCE IS DIFFERENT.
基板搬送基準が異なると取付位置、方向が変わります。
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1
#01
E4510-729-0A0 STOPPER FR (30) ASM.
ストッパ ＦＲ（３０）組
2
2 E4516-729-000 STEP-SCREW (30)
シリンダ支点段ねじ（３０）
(1)
3 E4590-729-000 STOP SENSOR BRACKET R (30)
ストップセンサブラケット Ｒ（３０）
(1)
4 SL-4030581-SC COMBINATION SCREW M3X0.5 L=5
なべ小ねじセムス Ｍ ３ Ｘ ０．５ Ｌ ＝５
(1)
5 E4515-729-000 STOPPER (30)
ストッパ（３０）
(1)
6 NM-6030001-SC NUT M3
六角ナット Ｍ ３ Ｘ ０．５ １種
(1)
7 E4514-729-000 STOPPER CREVICE (30)
ストッパクレビス（３０）
(1)
8 E4510-729-000 STOPPER FRAME FR (30)
ストッパフレ−ム ＦＲ（３０）
(1)
9 E2233-725-000 STOPPER CHIP
ストッパチップ
(1)
10 SM-1030401-SE SCREW M3 L=4
皿ねじ Ｍ３Ｘ０．５ Ｌ ＝４
(1)
11 E2039-721-000 WASHER A
スラストワッシャ Ａ
(4)
12 E2038-721-000 STOPPER COLLAR
ストッパカラー
(2)
13 SL-6031042-TN SCREW
座金付き六角穴ボルト
(1)
14 WP-0330516-SC WASHER 3.3X8X0.5
平座金 ３．３ Ｘ ８ Ｘ ０．５
(1)
15 SM-8030302-TP SCREW M3X0.5 L=3
止めねじ Ｍ３Ｘ０．５ Ｌ＝３
1
16 E2169-721-000 HOLD PLATE
ホールドプレート
(1)
17 SM-1031201-SC SCREW M3X0.5 L=12
皿小ねじ Ｍ３Ｘ０．５ Ｌ＝１２
(1)
18 WP-0330516-SC WASHER 3.3X8X0.5
平座金 ３．３ Ｘ ８ Ｘ ０．５
(1)
19 WS-0310002-KN SPRING WASHER M3
ばね座金 ３．１ Ｘ ５．９ Ｘ ０．７
(1)
20 NM-6030001-SC NUT M3
六角ナット Ｍ ３ Ｘ ０．５ １種
(1)
21 400-84395 MAINTENANCE CYLINDER ASM
メンテナンス シリンダ組
(1)
22 SL-6041092-TN SCREW
座金付き六角穴ボルト
2
23 SL-4031681-SC SCREW M3 X 16
なべ小ねじセムス Ｍ ３ Ｌ ＝１６
2
24
#02
E4511-729-0A0 STOPPER FL (30) ASM.
ストッパ ＦＬ（３０）組
2
25 E4514-729-000 STOPPER CREVICE (30)
ストッパクレビス（３０）
(1)
26 E4591-729-000 STOP SENSOR BRACKET L (30)
ストップセンサブラケット Ｌ（３０）
(1)
27 SL-4030581-SC COMBINATION SCREW M3 X 5
なべ小ねじセムス Ｍ ３ Ｘ ０．５ Ｌ ＝５
(1)
28 E4515-729-000 STOPPER (30)
ストッパ（３０）
(1)
29 E4511-729-000 STOPPER FRAME FL
ストッパフレーム ＦＬ
(1)
30 E2233-725-000 PUSHER SHAFT
プッシャ シャフト
(1)
31 SM-1030401-SE WASHER 4.3X9X0.8
平座金 ４．３ Ｘ ９ Ｘ ０．８
(1)
32 E2039-721-000 SPRING WASHER
ばね座金 Ｍ ４
(4)
33 E2038-721-000 STOPPER COLLAR
ストッパカラー
(2)
34 SL-6031042-TN SCREW
座金付き六角穴ボルト
(1)
35 WP-0330516-SC WASHER 3.3X8X0.5
平座金 ３．３ Ｘ ８ Ｘ ０．５
(1)
36 SM-8030302-TP SCREW M3X0.5 L=3
止めねじ Ｍ３Ｘ０．５ Ｌ＝３
(1)
37 E2169-721-000 HOLD PLATE
ホールドプレート
(1)
38 SM-1031201-SC SCREW M3X0.5 L=12
皿小ねじ Ｍ３Ｘ０．５ Ｌ＝１２
(1)
39 WP-0330516-SC WASHER 3.3X8X0.5
平座金 ３．３ Ｘ ８ Ｘ ０．５
(1)
40 WS-0310002-KN SPRING WASHER M3
ばね座金 ３．１ Ｘ ５．９ Ｘ ０．７
(1)
41 NM-6030001-SC NUT M3
六角ナット Ｍ ３ Ｘ ０．５ １種
(1)
42 400-84395 MAINTENANCE CYLINDER ASM
メンテナンス シリンダ組
(1)
43 NM-6030001-SC NUT M3
六角ナット Ｍ ３ Ｘ ０．５ １種
(1)
44 E4516-729-000 STEP-SCREW (30)
シリンダ支点段ねじ（３０）
(1)
45 SL-4031681-SC SCREW M3 L=16
なべ小ねじセムス Ｍ ３ Ｌ ＝１６
2
46 SL-6041092-TN SCREW
座金付き六角穴ボルト
2
- 71 -

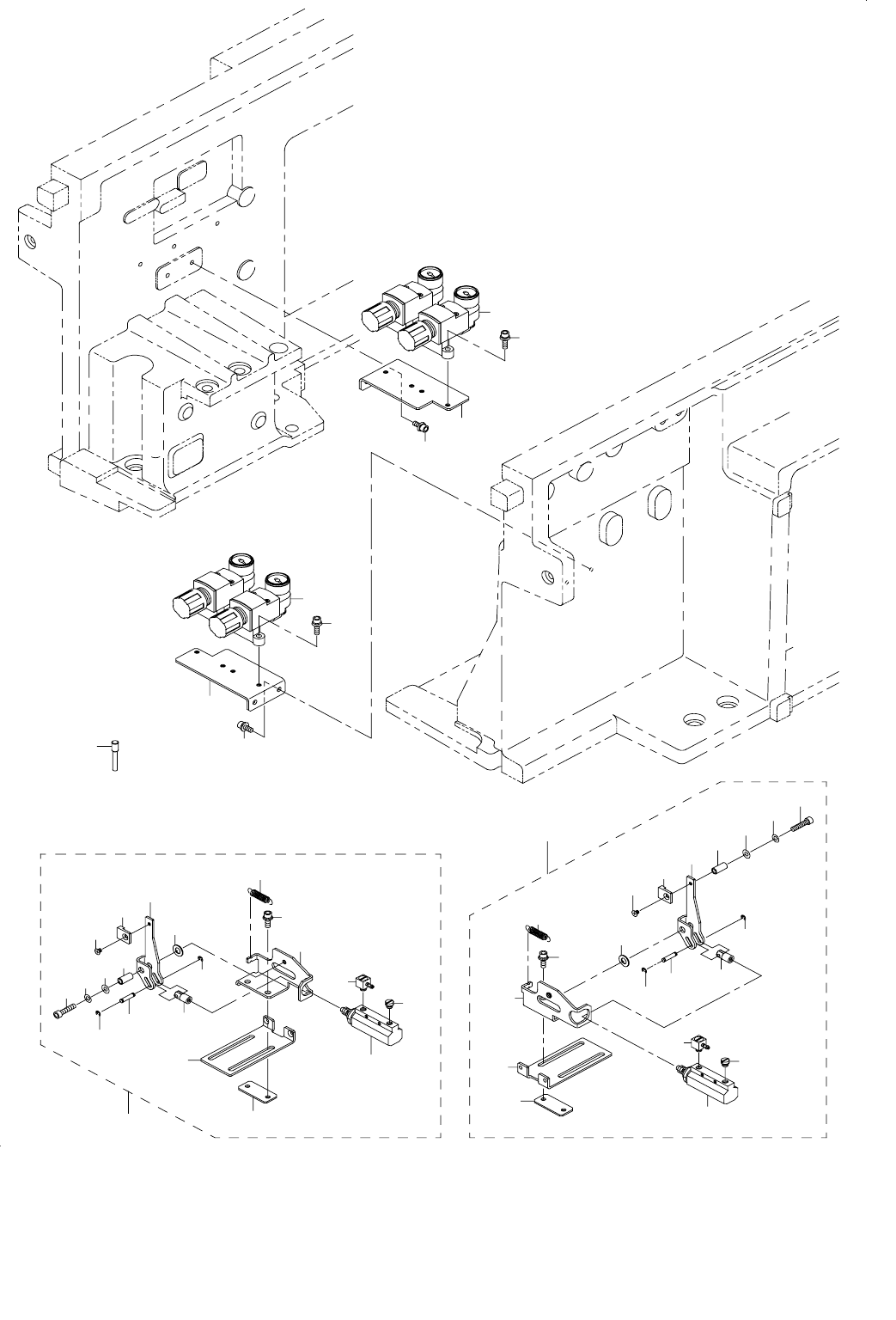

36.PWB CONVEYOR COMPONENTS (7)
基板搬送関係（７）
4
11
13
2
18
16
12
3
6
5
7
8
9
17
18
10
40
30
32
38
37
35
31
39
25
41
34
26
27
28
36
37
29
33
14
15
42
43
20
44
21
21
22
19
23
23
24
24
22
1
45
