Betriebsanleitung SIPLACE S-27 HM 5 Bediener, Einrichter, Servicetechniker Softwareversion SR.503.xx Ausgabe 07/2003 DE 5.8 Bauelemente nachfüllen 123 5.8 Bauelemente nachfülle n Informati onen zum Nachfül len von Bauele…
5 Bediener, Einrichter, Servicetechniker Betriebsanleitung SIPLACE S-27 HM
5.7 Spurfehler vermeiden Softwareversion SR.503.xxAusgabe 07/2003 DE
122
5.7.4 BE-Koordinatensystem und Abholwinkel
5
Abb. 5.7 - 2 Lage des Bauelements und sein Abholwinkel
Spezial-
Bauelement
Stangen-
magazin:
Chip-
bauelemente
gepolt
0402
2220
Die Anode muss zur
positiven X-Achse
ausgerichtet sein.
Gehäusetyp 0°-Beschreibungslage
Lage in der Zuführung
Abholwinkel/
Pipettenwinkel
Gurt:
SOT23
Stangen-
magazin:
Gurt:
Gurt:
SO-IC
DIL-IC
SOT 194
Gurt:
Löcher
Y
X
Y
X
Y
X
Y
X
Y
X
90°
90°
0°
90°
-90°
0°
Betriebsanleitung SIPLACE S-27 HM 5 Bediener, Einrichter, Servicetechniker
Softwareversion SR.503.xx Ausgabe 07/2003 DE 5.8 Bauelemente nachfüllen
123
5.8 Bauelemente nachfüllen
Informationen zum Nachfüllen von Bauelementen mit und ohne Barcode finden Sie in der Online-
Hilfe.
Æ Achten Sie bei Gurtförderern darauf, dass Sie immer rechtzeitig einen neuen Gurt anspleißen,
so dass die Förderer nicht leer werden.
Æ Spleißen Sie die Gurte allerdings auch nicht zu früh, denn wenn Sie nach dem Spleißen das
Ende des alten Gurtes auf die neue Rolle aufrollen, kann es sein, dass die Rolle des neuen
Gurtes zu voll wird, der Gurt von der Rolle gleitet und sich verhakt. Dies würde unter Umstän-
den Abholfehler und erhöhte Stillstandszeiten verursachen.
Æ Verwenden Sie bei Gurtrollen ab 7" unbedingt Steckachsen (siehe Abb. 5.4 - 3) und achten Sie
darauf, dass die Teilungsbleche richtig eingesetzt sind (siehe Abb. 5.4 - 3
).
5 Bediener, Einrichter, Servicetechniker Betriebsanleitung SIPLACE S-27 HM
5.9 BE-Wagen an- und abdocken Softwareversion SR.503.xxAusgabe 07/2003 DE
124

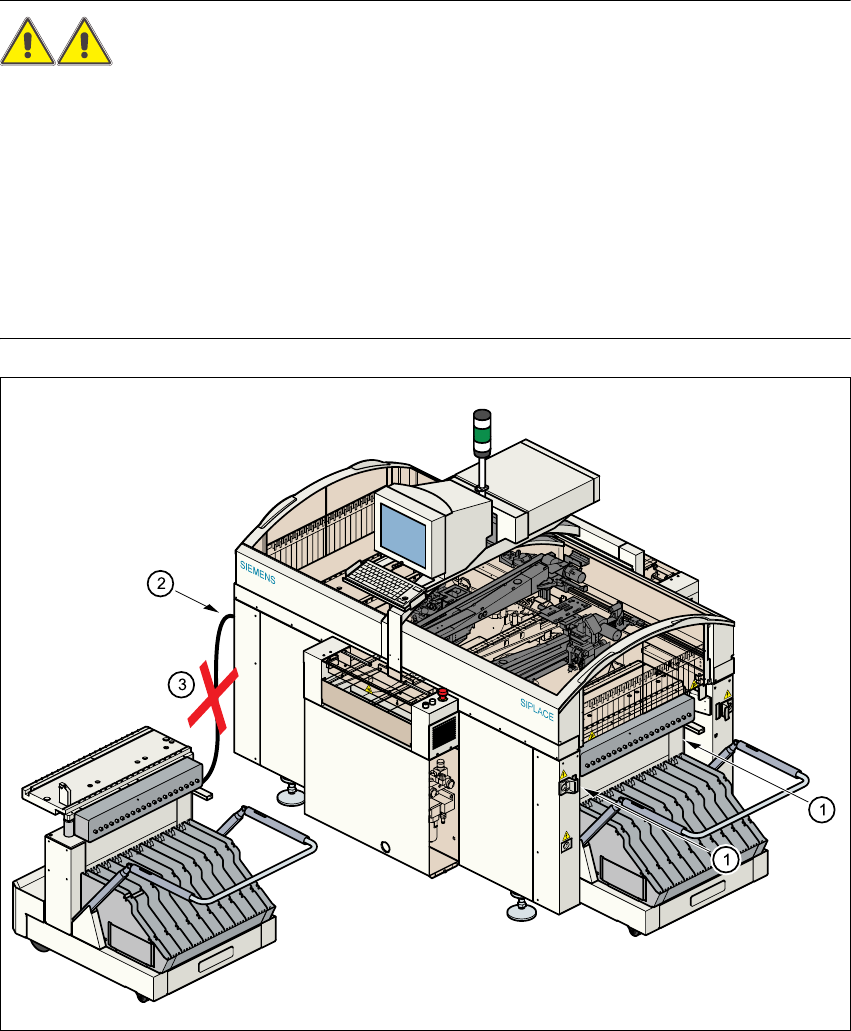

5.9 BE-Wagen an- und abdocken
5.9.1 Sicherheitshinweise zum An- und Abdocken des BE-Wagens
WARNUNG 5
Æ Greifen Sie bei laufender Maschine niemals in die Spalte zwischen den BE-Wagen und dem
Automatenständer (Pos. 1).
Æ Die Versorgungskabel für die BE-Wagen dürfen nur dann an die Automatensteckdosen
(Pos. 2) angeschlossen bzw. von diesen abgezogen werden, wenn der BE-Wagen am Auto-
maten angedockt ist.
Æ Es ist grundsätzlich untersagt, die Verbindungskabel der BE-Wagen an die Steckdosen des
Automaten anzuschließen und den BE-Wagen über die Druckluftsteuerung außerhalb des Au-
tomaten zu bedienen (Pos. 3).
5
Abb. 5.9 - 1 Sicherheitshinweise zum BE-Wagen
