Betriebsanleitung SIPLACE S-27 HM 6 BE-Handling
Softwareversion SR.503.xx Ausgabe 07/2003 DE 6.2 Technische Daten der Förderer
135
6.2.3 3 x 8 mm S - Förderer für 0201/0402-Bauelemente

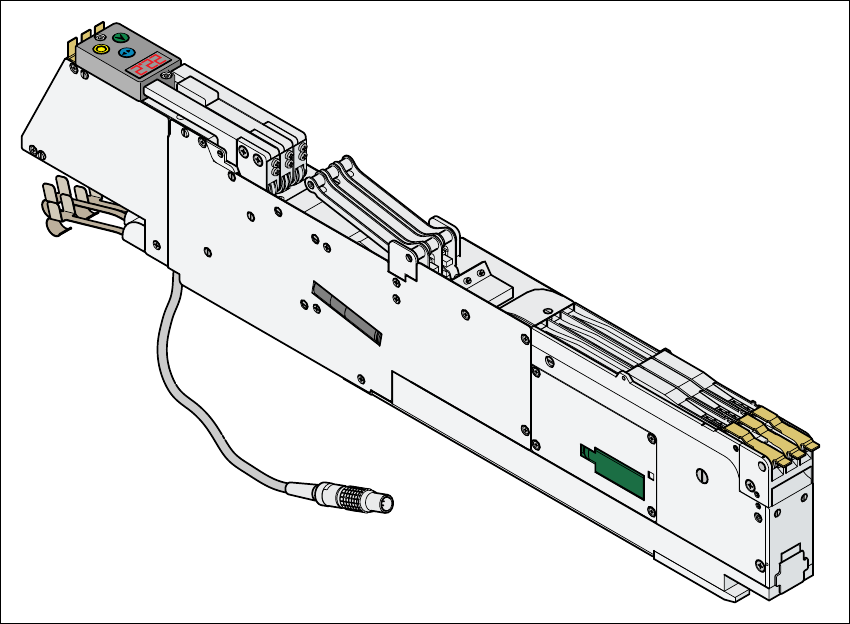

Abb. 6.2 - 3 3x8mm S-Förderer für 0201/0402-Bauelemente
Artikelnummer 00141099-xx
Breite 30,6 mm
Bauelementespektrum 0201, 0402
Spuren pro Förderer 3
Belegte Stellplätze 1
Maximale Anzahl der Förderer 2 x 20
Bauelementevorrat bei 7"-Spulen ca. 10.000 - 15.000 Stück
Transporthub (einstellbar) 2mm / 4mm
6 BE-Handling Betriebsanleitung SIPLACE S-27 HM
6.2 Technische Daten der Förderer Softwareversion SR.503.xxAusgabe 07/2003 DE
136
6.2.4 12/16mm S - Förderer

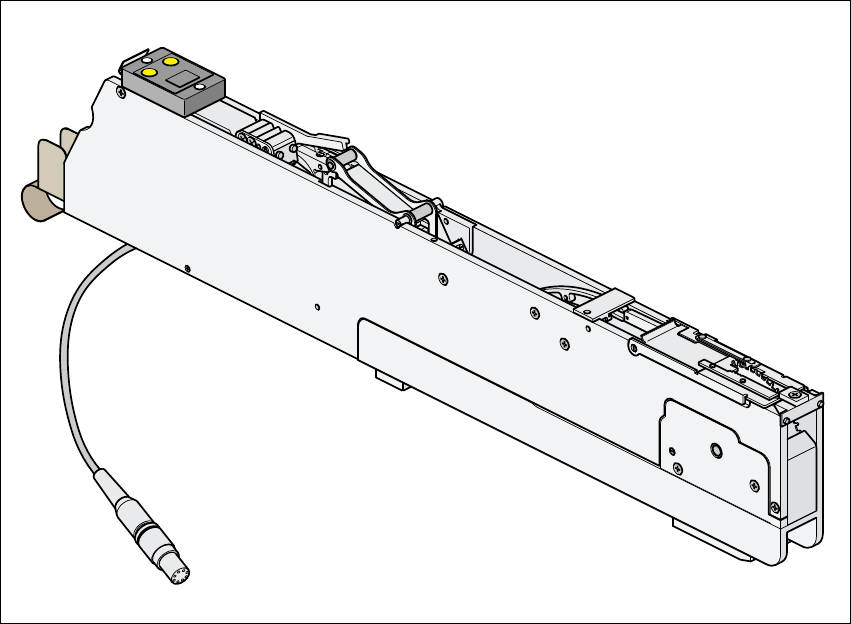

Abb. 6.2 - 4 12/16mm S - Förderer
Artikelnummer 00141092-xx
Breite 30,6 mm
Spuren pro Förderer 1
Belegte Stellplätze 1
Maximale Anzahl der Förderer 2 x 20
Bauelementevorrat bei 7"-Spulen ca. 4000 Stück
Transporthub (einstellbar) 4mm, 8mm, 12mm, 16mm
Betriebsanleitung SIPLACE S-27 HM 6 BE-Handling
Softwareversion SR.503.xx Ausgabe 07/2003 DE 6.2 Technische Daten der Förderer
137
6.2.5 12 mm S - Förderer für Kondensatoren auf Metallpulverbasis, Bauform C/D
Abb. 6.2 - 5 12 mm S - Förderer für Kondensatoren auf Metallpulverbasis, Bauform C/D
Artikelnummer 00141118-xx
Breite 30,6 mm
Spuren pro Förderer 1
Belegte Stellplätze 1
Maximale Anzahl der Förderer 2 x 20
Bauelementevorrat bei 7"-Spulen ca. 4000 Stück
Maximale Gurthöhe 3,6 mm
Transporthub (einstellbar) 4mm, 8mm, 12mm, 16mm
HINWEIS. 6
Bei diesem Förderer ist die Gurtauflage an der Abholposition in der Höhe verstellbar. 6
WARNUNG 6
Kondensatoren auf Metallpulver-Basis wie zum Beispiel
Tantal-Kondensatoren dürfen nur mit Förderern verar-
beitet werden, die mit diesem Aufkleber gekennzeich-
net sind. 6
Aufkleber auf Förderer (vergrößert)
Approved for
capacitors based on
metal-powder
Freigegeben für
Kondensatoren auf
Metallpulver-Basis
