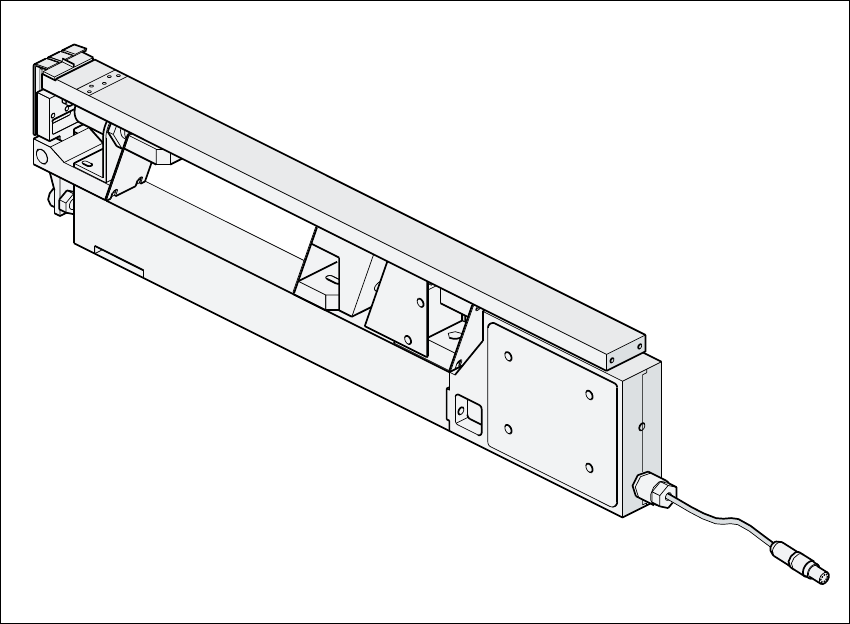

6.2.9 Vibrationslängsförderer, Typ 3
Abb. 6.2 - 9 Vibrationslängsförderer, Typ 3
Artikelnummer 00142031-xx 6
Breite 28 mm 6
Spuren pro Förderer 1, 2, 3 oder 6 6
Belegte Stellplätze 1 6
Maximale Anzahl der Förderer 2 x 20 6
Bauelementevorrat Je Stangenmagazin max. 150 Stück, 6
je nach Bauelementelänge 6
Spezifische Daten für Stangenmagazine 9,5 mm Breite / 3 Stück 6
15 mm Breite / 2 Stück 6
> 15 mm Breite / 1 Stück 6
30 mm Breite / 1 Stück 6
Rüttelzeit einstellbar von 400 bis über 1000 msec 6
6 BE-Handling Betriebsanleitung SIPLACE S-27 HM
6.2 Technische Daten der Förderer Softwareversion SR.503.xxAusgabe 07/2003 DE
142
6.2.10 Bulkcase-Förderer
6
Abb. 6.2 - 10 Bulkcase-Förderer
Artikelnummer 00142318-xx 6
Breite 29 mm 6
Spuren pro Förderer 2 6
Belegte Stellplätze 1 6
Maximale Anzahl der Förderer 2 x 20 6
Bauelementevorrat bis zu 50.000 Stück 6
Zuführschienen 0402 / 0,35 mm Höhe Art.-Nr. 00142319-xx6
0402 / 0,5 mm Höhe Art.-Nr. 00142320-xx6
0603 / 0,45 mm Höhe Art.-Nr. 00142321-xx6
0603 / 0,80 mm Höhe Art.-Nr. 00142322-xx6
0805 / 0,45 mm Höhe Art.-Nr. 00142323-xx6
0805 / 0,60 mm Höhe Art.-Nr. 00142324-xx6
0805 / 0,85 mm Höhe Art.-Nr. 00142325-xx6
0805 / 1,25 mm Höhe Art.-Nr. 00142326-xx6
Micro-Melf / 1,05 ± 0,05 mm Art.-Nr. 00142327-xx6
Mini-Melf / 1,40 ± 0,1 mm Art.-Nr. 00142328-xx6
Taktzeit < 60 ms 6
Betriebsanleitung SIPLACE S-27 HM 6 BE-Handling
Softwareversion SR.503.xx Ausgabe 07/2003 DE 6.3 Förderer rüsten
143
6.3 Förderer rüsten
6.3.1 BE-Tisch und Förderer für das Rüsten vorbereiten
Æ Wählen Sie den Stellbereich für den zu verwendenden Förderer (siehe Rüttler-Konfiguration).
Æ Fahren Sie den Bestückkopf in die Warteposition und betätigen Sie den Not-Halt-Taster.
Æ Öffnen Sie die Schutzhauben.
Æ Reinigen Sie die Stellfläche der Förderer und die Stellfläche für die Förderer auf dem BE-Tisch.
Æ Stellen Sie den Förderer auf die zuvor ausgewählte Spur des BE-Tisches (siehe Rüttler-Kon-
figuration).
6.3.2 Förderer einsetzen
Æ Setzen Sie den Förderer so ein, dass die Rückseite des Förderers durch die Kugelzentrierung,
die Frontseite durch den entsprechenden Zentrierstift auf dem Bauelementetisch fixiert wird.
Dabei ist es wichtig, dass die Förderer gemäß ihrer Breite richtig auf dem Bauelementetisch
platziert werden.
Æ Kontrollieren Sie, ob der Förderer sicher auf dem Bauelementetisch aufliegt.
Æ Schließen Sie den Stecker des Förderers an die Buchse an, die sich unter dem Stellplatz be-
findet.
HINWEIS 6
Achten Sie darauf, dass Sie zum Anschluss des Förderers unbedingt die zum Stellplatz ge-
hörende Buchse verwenden, da die Förderer den Steuerimpuls über diese Buchse erhalten.
Möglicherweise arbeitet der Förderer nicht richtig, wenn er nicht an der richtigen Buchse an-
geschlossen wird. 6
Æ Schließen Sie die Schutzhauben und schalten Sie die Steuerung wieder ein.
Æ Führen Sie gegebenenfalls eine Nachfüllkontrolle durch.
Æ Setzen Sie die Bestückung fort.
