6 BE-Handling Betriebsanleitung SIPLACE S-27 HM
6.3 Förderer rüsten Softwareversion SR.503.xxAusgabe 07/2003 DE
144

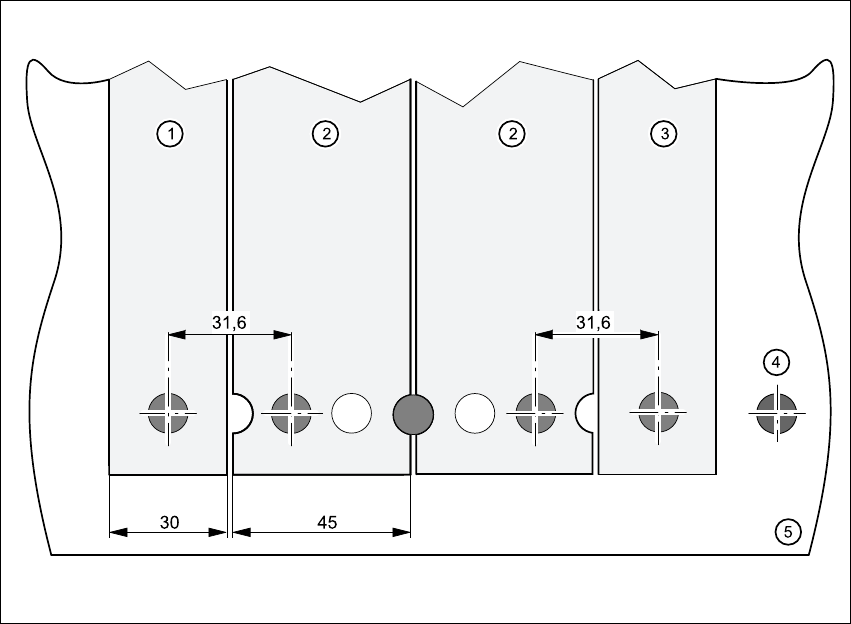

Abb. 6.3 - 1 Einsetzen von Förderern einer Breite von 30 bzw. 45 mm auf dem BE-Tisch
(1) Förderer, 30 mm breit
(2) Förderer, 45 mm breit
(3) Förderer, 30 mm breit
(4) Kugelzentrierung
(5) BE-Tisch
Betriebsanleitung SIPLACE S-27 HM 6 BE-Handling
Softwareversion SR.503.xx Ausgabe 07/2003 DE 6.4 BE-Wagen
145
6.4 BE-Wagen
6.4.1 Aufbau
Der BE-Wagen besteht im Wesentlichen aus dem Fahrgestell, dem BE-Tisch zur Aufnahme der
Förderer, der Kommunikationseinheit, dem Gurtcontainer und dem Abfallbehälter.

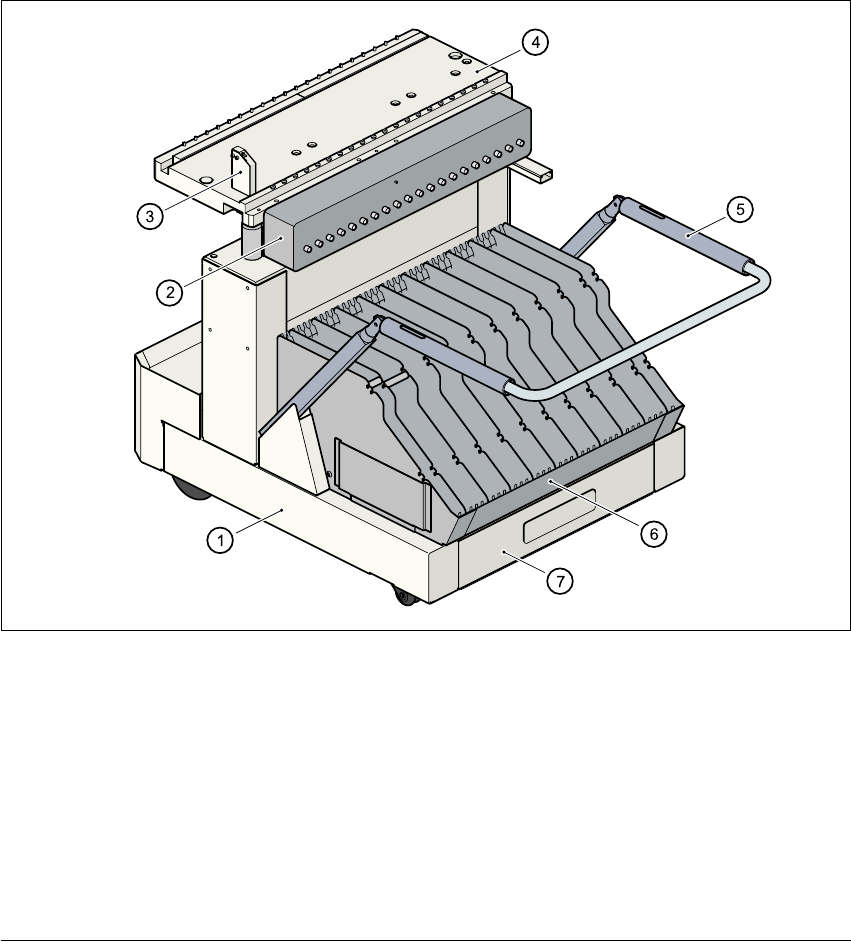

Abb. 6.4 - 1 BE-Wagen
(1) BE-Wagen
(2) Kommunikationseinheit
(3) Taster zum Anheben des BE-Tisches
(4) BE-Tisch
(5) Bügel zum Arretieren und Absenken des BE-Tisches
(6) Gurtcontainer
(7) Gurtabfallbehälter
HINWEIS ZUR BETRIEBSSICHERHEIT
Zum Betrieb des Automaten müssen alle BE-Wagen oder Matrix-Tray-Changer am Automaten
angedockt sein. Der Automat bleibt sonst im NOT-HALT-Zustand. Der Bestückprozess ist unter-
6 BE-Handling Betriebsanleitung SIPLACE S-27 HM
6.4 BE-Wagen Softwareversion SR.503.xxAusgabe 07/2003 DE
146
brochen.
Das An- und Abdocken des BE-Wagens ist in Abschnitt 5.9
ab Seite 124 beschrieben.
6.4.2 Gurtcontainer
Es können Spulen mit einem Spulendurchmesser von bis zu 19" verwendet werden. Setzen Sie
die Steckachsen in die Teilungsbleche ein, wie dies in Abb. 6.4 - 2
dargestellt ist.
HINWEIS 6
Wir empfehlen, bei Gurtspulen mit einem Durchmesser > 7" Steckachsen zu verwenden, um die
Betriebssicherheit der Förderer zu gewährleisten. 6
Abb. 6.4 - 2 BE-Wagen mit Gurtcontainer
(1) BE-Wagen
(2) Steckachse
(3) Teilungsblech
(4) Gurtcontainer
