Betriebsanleitung SIPLACE S-27 HM 6 BE-Handling Softwareversion SR.503.xx Ausgabe 07/2003 DE 6.4 BE-Wagen 147 6.4.3 Druckluftversorgung für Bulkcase-Förderer Bulkca se-Fö rderer ben ötigen für den Betri eb Drucklu ft. Al…
6 BE-Handling Betriebsanleitung SIPLACE S-27 HM
6.4 BE-Wagen Softwareversion SR.503.xxAusgabe 07/2003 DE
146
brochen.
Das An- und Abdocken des BE-Wagens ist in Abschnitt 5.9
ab Seite 124 beschrieben.
6.4.2 Gurtcontainer
Es können Spulen mit einem Spulendurchmesser von bis zu 19" verwendet werden. Setzen Sie
die Steckachsen in die Teilungsbleche ein, wie dies in Abb. 6.4 - 2
dargestellt ist.
HINWEIS 6
Wir empfehlen, bei Gurtspulen mit einem Durchmesser > 7" Steckachsen zu verwenden, um die
Betriebssicherheit der Förderer zu gewährleisten. 6

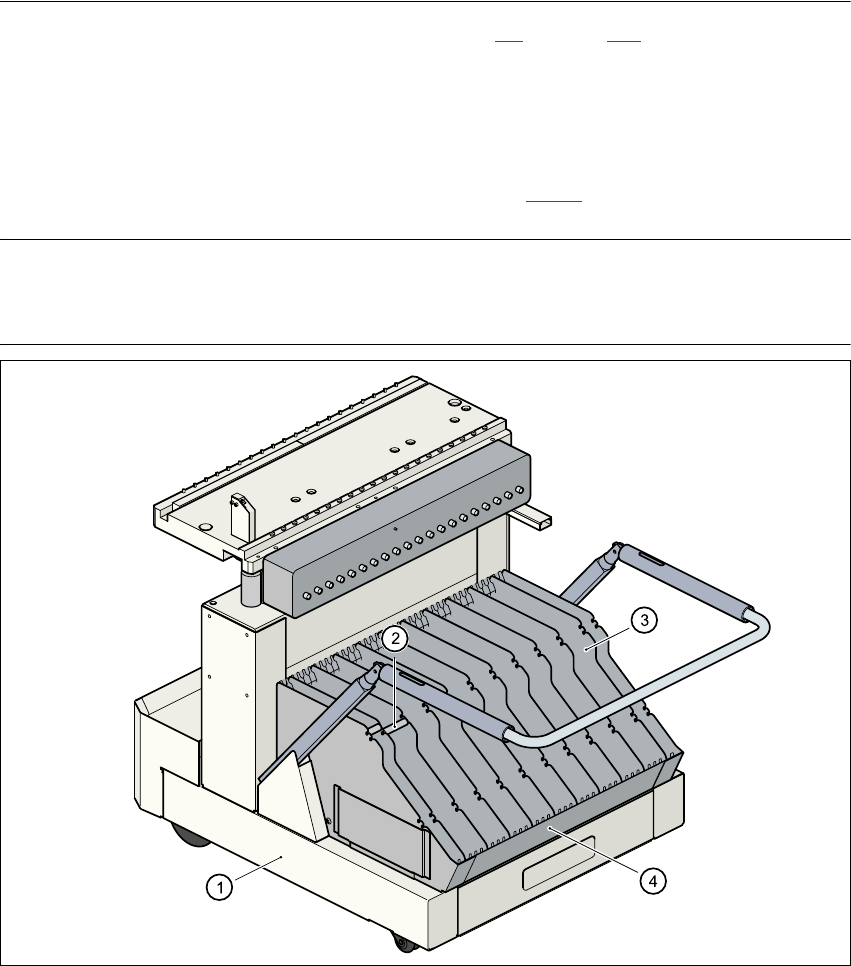

Abb. 6.4 - 2 BE-Wagen mit Gurtcontainer
(1) BE-Wagen
(2) Steckachse
(3) Teilungsblech
(4) Gurtcontainer
Betriebsanleitung SIPLACE S-27 HM 6 BE-Handling
Softwareversion SR.503.xx Ausgabe 07/2003 DE 6.4 BE-Wagen
147
6.4.3 Druckluftversorgung für Bulkcase-Förderer
Bulkcase-Förderer benötigen für den Betrieb Druckluft. Als Option wird deshalb eine Druckluftver-
sorgung für Bulkcase-Förderer angeboten.
Die Montage ist einfach. Die Druckluftversorgung (Pos. 2) wird mit drei Schrauben DIN 912,
M8x20 (Pos. 3) am BE-Tisch (Pos. 1) befestigt. An der Rückseite der Druckluftversorgung sind
Halteklammern (Pos. 4). Sie fixieren die Bulkcase-Förderer auf dem BE-Tisch und sorgen so für
eine einwandfreie Druckluftversorgung.
6

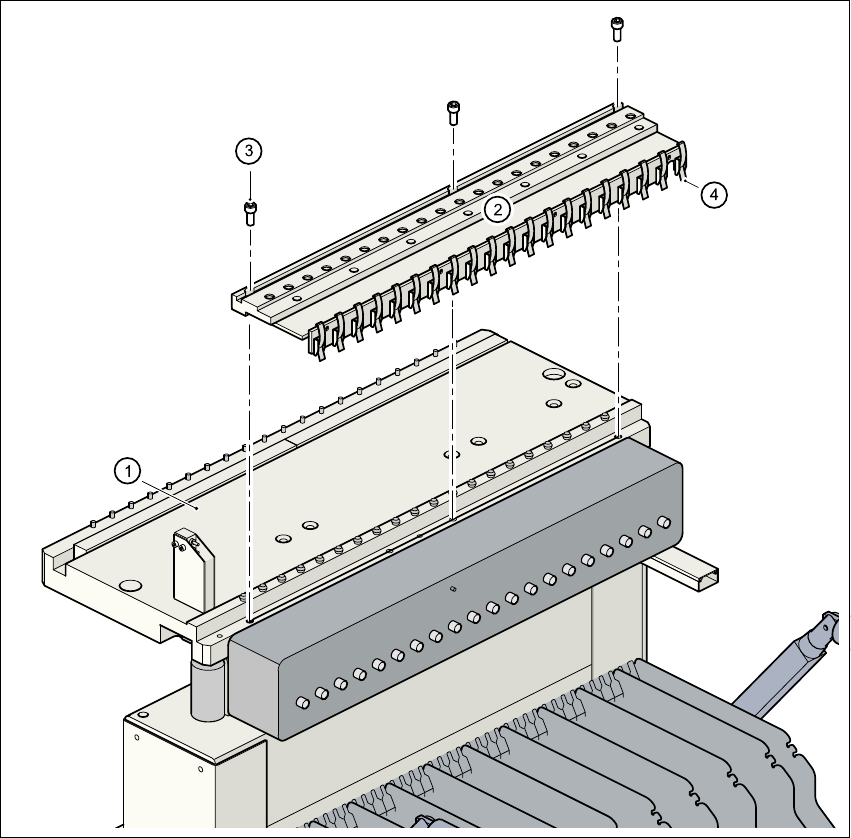

Abb. 6.4 - 3 Druckluftversorgung für Bulkcase-Förderer
(1) BE-Tisch
(2) Druckluftversorgung für Bulkcase-Förderer
(3) Schraube DIN 912, M8x20
(4) Halteklammer
6 BE-Handling Betriebsanleitung SIPLACE S-27 HM
6.4 BE-Wagen Softwareversion SR.503.xxAusgabe 07/2003 DE
148
6

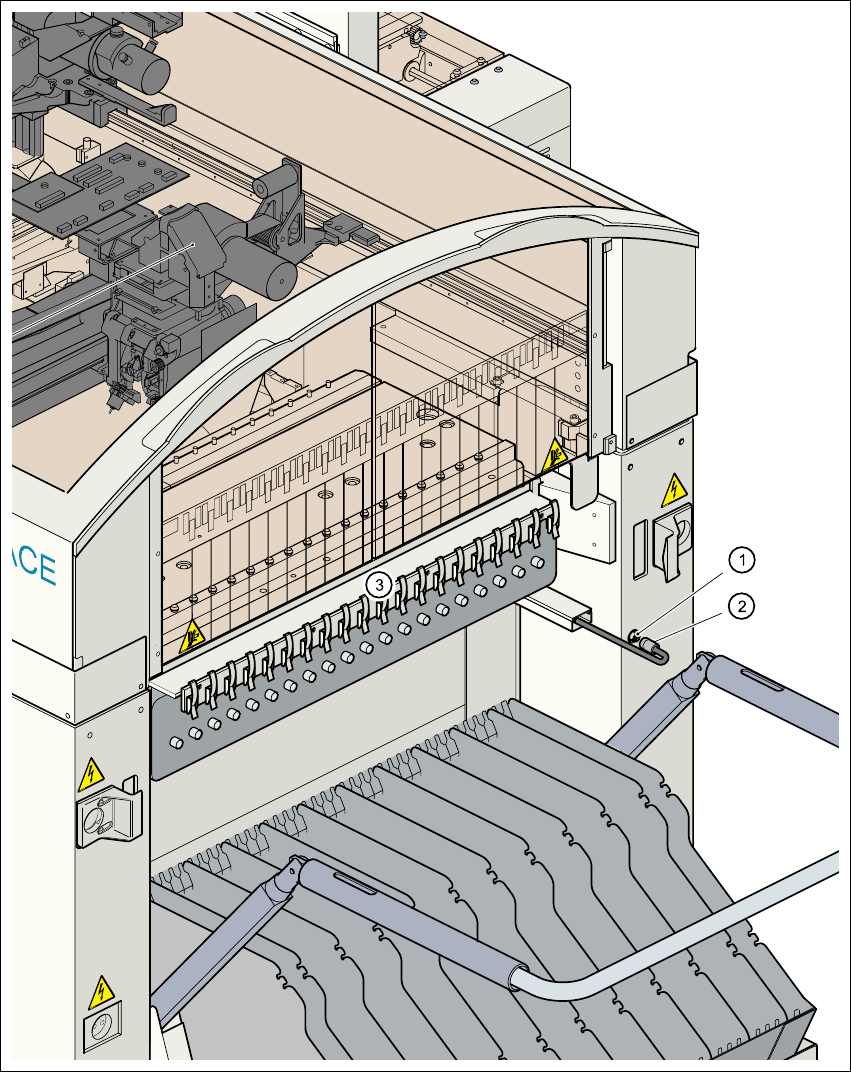

Abb. 6.4 - 4 Druckluftversorgung für Bulkcase-Förderer anschließen
(1) Kupplungsstecker für Druckluft
(2) Kupplungsdose mit Versorgungsschlauch
(3) Druckluftverteiler für Bulkcase-Förderer
