Betriebsanleitung SIPLACE S-27 HM 6 BE-Handling
Softwareversion SR.503.xx Ausgabe 07/2003 DE 6.5 Leergurtschneideinrichtung
151
6.5.2 Einlegen des Gurtes in die Leergurtschneideinrichtung:
Abb. 6.5 - 2 Einlegen des Gurtes in die Leergurtschneideinrichtung:
(1) Leergurtleitkanal
(2) Leergurt
(3) Zur Leergurtschneideinrichtung
6 BE-Handling Betriebsanleitung SIPLACE S-27 HM
6.5 Leergurtschneideinrichtung Softwareversion SR.503.xxAusgabe 07/2003 DE
152
HINWEIS
Verwenden Sie an den Bestückautomaten nur die für diesen Automaten vorgesehenen Gurtför-
derer. Vor den Förderern befindet sich der Leergurtleitkanal, in dem die Leergurte abgeführt wer-
den. 6
Æ Legen Sie den Gurt in den Förderer ein.
Æ Führen Sie den Leergurt, wie in Abb. 6.5 - 2 dargestellt, in den Leergurtleitkanal der Schneid-
einrichtung ein.
Vor den Förderern befinden sich die Leergurtleitkanäle. Sie sitzen unmittelbar über den Leergurt-
schneideinrichtungen.
Über den Leergurtleitkanal wird der Gurt automatisch in die darunterliegende Leergurtschneid-
einrichtung geführt. Dort wird der Gurt von dem pneumatisch betätigten Schneidmesser zerklei-
nert. Der Gurtabfall gelangt über die Gurtabfallrutsche in den Auffangbehälter des BE-Wagens.

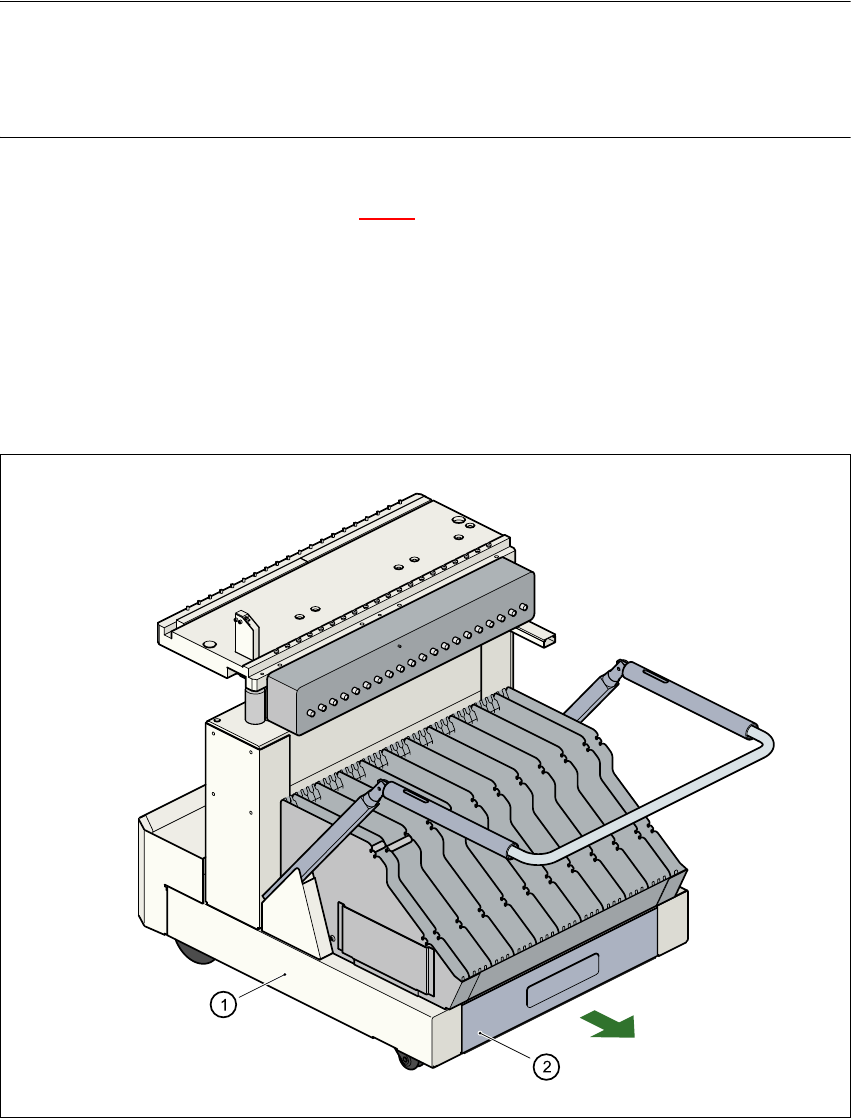

Abb. 6.5 - 3 Gurtabfallbehälter im BE-Wagen, herausziehbar
(1) BE-Wagen
(2) Gurtabfallbehälter, herausziehbar
Betriebsanleitung SIPLACE S-27 HM 6 BE-Handling
Softwareversion SR.503.xx Ausgabe 07/2003 DE 6.6 Matrix-Tray-Changer
153
6.6 Matrix-Tray-Changer
6.6.1 Übersicht
Abb. 6.6 - 1 Matrix-Tray-Changer, Ansicht Rückseite
(1) Hauptschalter
(2) NOT-HALT-Taster
(3) Turm 1 zur Aufnahme von max. 40 Flächenmagazinen
(4) Turm 2 zur Aufnahme von max. 40 Flächenmagazinen
(5) Zuführachse 1
(6) Zuführachse 2
