6 BE-Handling Betriebsanleitung SIPLACE S-27 HM
6.6 Matrix-Tray-Changer Softwareversion SR.503.xxAusgabe 07/2003 DE
156
6.6.3 Prinzip des Matrix-Tray-Changer
Mit dem Matrix-Tray-Changer ist es möglich, bis zu 80 Flächenmagazine zu speichern und voll-
automatisch zu wechseln. Die Ebenen (Speicherplätze in den Türmen) für die Flächenmagazine
sind von unten nach oben aufsteigend durchnummeriert.
Die Türme verfahren unabhängig von einander in vertikaler Richtung, bis das gewählte Magazin
im Zugriffsbereich der Zuführachse liegt. Die Zuführachse transportiert das Flächenmagazin vom
Turm in den Zugriffsbereich des Bestückkopfes.
6.6.4 Technische Daten
6.6.4.1 Abmessungen, Gewicht, sonstige Daten
6
Abmessungen (L x B x H) 1350 mm x 775 mm x 1499 mm
Gewicht (Grundausstattung) ca. 500 kg (mit Kassetten und FMTs)
Gewicht (teilweise gerüstet) ca. 532 kg (mit BE)
Gewicht (vollständig gerüstet) ca. 600 kg (mit Gurtrollen und Förderern)
Gewicht (bewegte Masse) ca. 43,5 kg pro Turm
Kassettengröße L x B x H 354,1 mm x 154,8 mm x 131 mm
Gewicht Kassette ca. 7,5 kg
Hub vertikal 502,5 mm
(1. bis 40. Flächenmagazinträger)
Hub horizontal ca. 640 mm
(zwischen Referenzposition und BE-Position)
Teilung von Ebene zu Ebene 11 mm
Teilung von Kassette zu Kassette 134,5 mm
Speicherinhalt 80 Flächenmagazinträger zur Aufnahme von
Flächenmagazinen
Flächenmagazinträger
Größe (L x B x H)
Wechselzeit (über 5 Ebenen)
371 mm x 146 mm x 10,1 mm
2 s
Max. Flächenbelastung pro Montagefuß/
Rolle
2,78 kg/cm²
bzw. 4,01 kg/cm² (vollständig gerüstet)
Minimale BE-Größe (L x B) 5 mm x 5 mm
Max. BE-Höhe 15,5 mm (Bei Verwendung von BE > 7,62 mm
muss jeder zweite Flächenmagazinträger entfernt
werden.)
Betriebsanleitung SIPLACE S-27 HM 6 BE-Handling
Softwareversion SR.503.xx Ausgabe 07/2003 DE 6.6 Matrix-Tray-Changer
157
6.6.4.2 Elektrische Anschlusswerte
6
6.6.4.3 Geräuschemissionsangabe
6
6.6.4.4 Zulässige Umwelteinflüsse
6
6.6.5 Bedienung, Wartung, Service
Eine ausführliche Dokumentation zur Bedienung, Wartung und Service des Matrix-Tray-Changer
finden Sie in den mit dem Matrix-Tray-Changer mitgelieferten Handbüchern.
Anschlussspannung 3 x 400 V~, 50 Hz (Europa)
3 x 208 V~, 60 Hz (USA)
Gesamtleistung 3,5 kW
Nennstrom 2,7 A bei 3 x 400 V~
4,2 A bei 3 x 208 V~
Absicherung 3 x 16 A
Nennstromaufnahme des größten
Verbrauchers
2 A
Maximale Geräuschentwicklung 80 dB (A)
Raumtemperatur zwischen 15°C und 35°C
Luftfeuchtigkeit 30 - 75%
(Im Mittel nicht höher als 45%, so dass Kondensation
an der Maschine auf jeden Fall ausgeschlossen ist.)
6 BE-Handling Betriebsanleitung SIPLACE S-27 HM
6.6 Matrix-Tray-Changer Softwareversion SR.503.xxAusgabe 07/2003 DE
158
6.6.6 Sicherheitshinweise zum An- und Abdocken
6

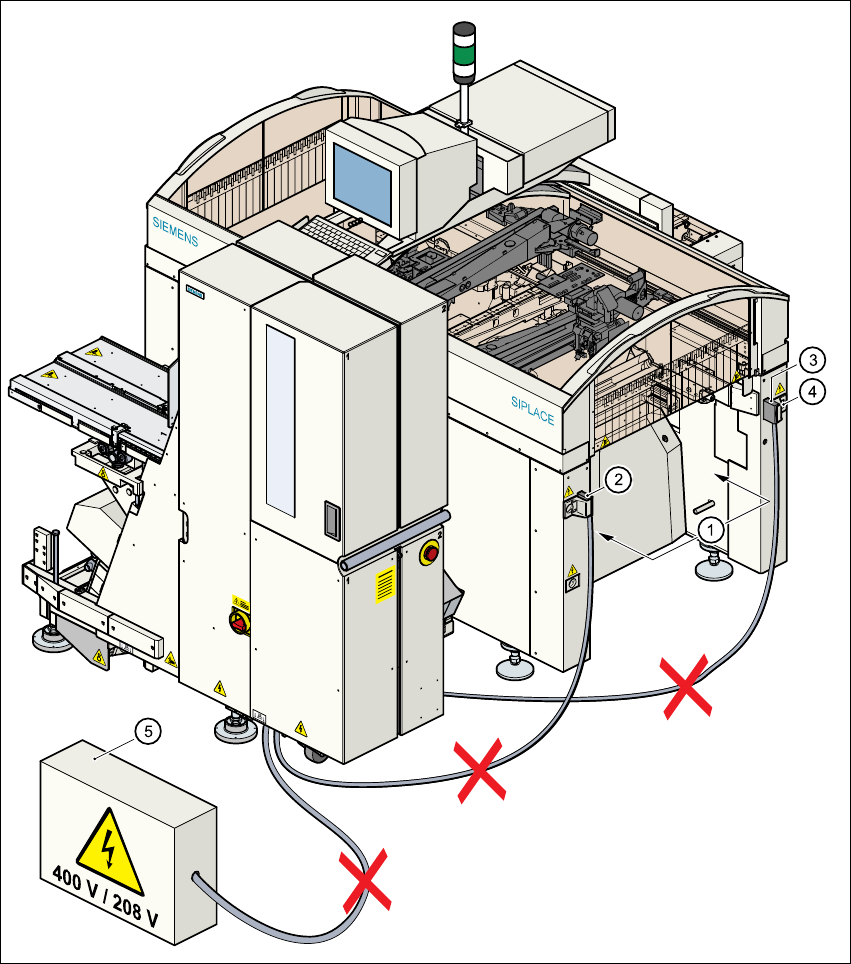

Abb. 6.6 - 3 Sicherheitshinweise zum An- und Abdocken des Matrix-Tray-Changer
(1) Spalt bei angedocktem Matrix-Tray-Changer
(2) Steuerkabel Matrix-Tray-Changer
(3) Steuerkabel Bauelementetisch
(4) Verschiebbare Abdeckung
(5) Stromversorgungsanschluss
