Betriebsanleitung SIPLACE S-27 HM 7 Stationserweiterungen
Softwareversion SR.503.xx Ausgabe 07/2003 DE 7.1 Pipettenwechsler für den 12-Segment-Collect&Place-Kopf
161
7 Stationserweiterungen
7.1 Pipettenwechsler für den 12-Segment-
Collect&Place-Kopf
7.1.1 Übersicht
Zur Standardausrüstung des Bestückautomaten gehören zwei Collect&Place-Köpfe. Für jeden
Collect&Place-Kopf kann als Option ein Pipettenwechsler installiert werden. Er ermöglicht einen
schnellen Pipettenkonfigurations-Wechsel und daher eine Anpassung des Collect&Place-Kopfes
an die Anforderungen des Bestückprozesses.
Der Pipettenwechsler besteht aus mindestens einem, maximal acht Magazinen mit jeweils zwölf
Pipettengaragen (siehe Abb. 7.1 - 1
). Die Magazine sitzen auf einem gemeinsamen Träger.
Jedes Magazin ist mit zwei Zylinderstiften zentriert und mit einem Federhaken fixiert.
HINWEIS: 7
Der Pipettenwechsler für den 6-Segment-Collect&Place-Kopf ist in Abschnitt 7.7
Seite 189 be-
schrieben. 7
7.1.2 Technische Daten
7
Pipettenwechsler für den 12-Segment-Collect&Place-Kopf
Abmessungen (Länge x Breite x Höhe) 282 mm x 214 mm x 107 mm
Anzahl der Pipettengaragen min.12 / max. 96
Pipettentypen 9xx
Zeit zum Öffnen und Schließen der Verriegelungs-
platte
< 200 ms
Fassungsvermögen des Abwurfbehälters ca. 50 Pipetten
Pneumatik Pneumatikversorgungsleitung 0,53 MPa
(5,3 bar)
7 Stationserweiterungen Betriebsanleitung SIPLACE S-27 HM
7.1 Pipettenwechsler für den 12-Segment-Collect&Place-Kopf Softwareversion SR.503.xxAusgabe 07/2003 DE
162

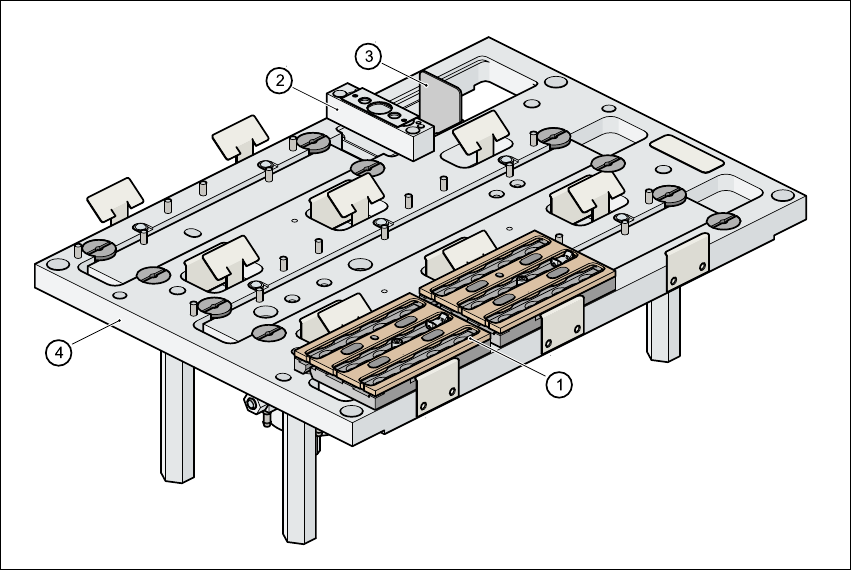

Abb. 7.1 - 1 Pipettenwechsler für den 12-Segment-Collect&Place-Kopf, Übersicht
(1) Magazin
(2) Abwurfvorrichtung für Pipetten
(3) Auffangbecher für abgeworfene Pipetten
(4) Pipettenwechsler, Träger
Betriebsanleitung SIPLACE S-27 HM 7 Stationserweiterungen
Softwareversion SR.503.xx Ausgabe 07/2003 DE 7.1 Pipettenwechsler für den 12-Segment-Collect&Place-Kopf
163
7.1.3 Funktionsweise
Die Pipetten sitzen in Pipettengaragen und werden von einer beweglichen Verriegelungsplatte
fixiert. Ein Pneumatikzylinder kann die Verriegelungsplatte um 6 mm verschieben. Je nach Stel-
lung der Verriegelungsplatte sind alle Pipetten entweder geklemmt oder freigegeben. Wenn kein
Pipettenwechsel durchgeführt wird, befindet sich die Verriegelungsplatte immer in Stellung
"geschlossen".
Auf den einzelnen Magazinen des Pipettenwechslers befindet sich jeweils eine Positionsmarke
zur Lageerkennung. Die Stellplätze der Magazine sind auf dem Pipettenwechsler mit den Zahlen
1 bis 8 gekennzeichnet. Die Pipettengaragen sind in den Magazinen von 1 bis 12 durchnumme-
riert (siehe Abb. 7.1 - 2
).
HINWEIS 7
Sondermagazine können nach Rücksprache mit SIEMENSDEMATIC angefertigt werden und er-
halten eine gesonderte Kennzeichnung. 7
Abholen einer Pipette
– Die Z-Achse des Collect&Place-Kopfes fährt nach unten.
– Die Verriegelungsplatte (Pos. 2 in Abb. 7.1 - 2
) öffnet und gibt die Pipetten frei.
– Die Pipette wird von der Pinole des Collect&Place-Kopfes aufgenommen.
– Die Z-Achse fährt nach oben.
Ablegen einer Pipette
– Die Verriegelungsplatte (Pos. 2 in Abb. 7.1 - 2) öffnet und gibt die Pipetten frei.
– Die Z-Achse des Collect&Place-Kopfes fährt nach unten und legt die Pipette ab.
– Die Verriegelungsplatte schließt.
– Die Z-Achse des Collect&Place-Kopfes fährt nach oben.
Abwerfen defekter Pipetten
– An der Abwurfvorrichtung (Pos. 2 in Abb. 7.1 - 1) fährt die Z-Achse des Collect&Place-Kopfes
14 mm nach unten und befördert so die defekte Pipette in die Bohrung der Abwurfvorrichtung.
– Die Z-Achse fährt wieder hoch, und die Pipette wird von Federdrähten von der Pinole abgezo-
gen.
– Die Pipette fällt in den Auffangbehälter (Pos. 3 in Abb. 7.1 - 1
).
