7 Stationserweiterungen Betriebsanleitung SIPLACE S-27 H M 7.4 Leiterplattenbarcode Soft wareversion SR.503.xxAusgab e 07/2003 DE 178 7.4.4 Mont agemöglichkeiten für den LP-B arcodelese r Abb. 7.4 - 2 Montagemöglichkei t…
Betriebsanleitung SIPLACE S-27 HM 7 Stationserweiterungen
Softwareversion SR.503.xx Ausgabe 07/2003 DE 7.4 Leiterplattenbarcode
177
7.4.3 Technische Daten
7
7
* Dieser Wert ist nur einzuhalten, wenn das Barcodelabel auf der LP den Scanner senkrecht zur
Transportrichtung der Maschine durchfährt.
**Je nachdem, wo sich die Barcodelabel auf den LP befinden, lässt sich die Position des Bar-
codescanners im Eingabetransportband einfach einstellen.
Max. LP-Größen Einfachtransport Standard: (L x B) bis 460 mm x 460 mm
Option: (L x B) bis 508 mm x 460 mm
(gleiche Breite bei allen Aufträgen eines Ablaufes)
Label-Maße Strichbreite B: 0,19 < B ≤ 0,3 mm
(entspricht high und medium density)
Strichlänge: ≥ 4 mm*
Länge des Lesefensters: ≤ 90 mm
Labelausrichtung auf der LP ** Parallel oder senkrecht zur LP-Transportrichtung,
möglichst nahe an der festen LP-Transportseite
Labelfarben (Kontrastverhältnis > 70 % nach
DIN 66236)
Kodierung: schwarz, dunkelgrün, dunkelblau
Hintergrund: weiß, beige, gelb, orange
Codearten Code 39, Code 128 / EAN 128,
Codabar, 2/5 IATA 2/5 industrial,
2/5 interleaved, UPC, EAN,
Pharma Code, EAN Addendum
(weitere auf Anfrage)
Vollständiger Barcode max. 25 Stellen (Definition eines Barcodefilters möglich)
Sicherheit des Laserscanners Laserdiode 670 nm (rot) / 1,2 mW
Laserschutzklasse 2, Schutzart IP65
Stations- und Liniensoftware Ab Version 502.xx
Einlese-/Auswertedauer zeitneutral (T ≤ 1 s), da parallel zur Bestückung der
Vorgänger-LP
7 Stationserweiterungen Betriebsanleitung SIPLACE S-27 HM
7.4 Leiterplattenbarcode Softwareversion SR.503.xxAusgabe 07/2003 DE
178
7.4.4 Montagemöglichkeiten für den LP-Barcodeleser

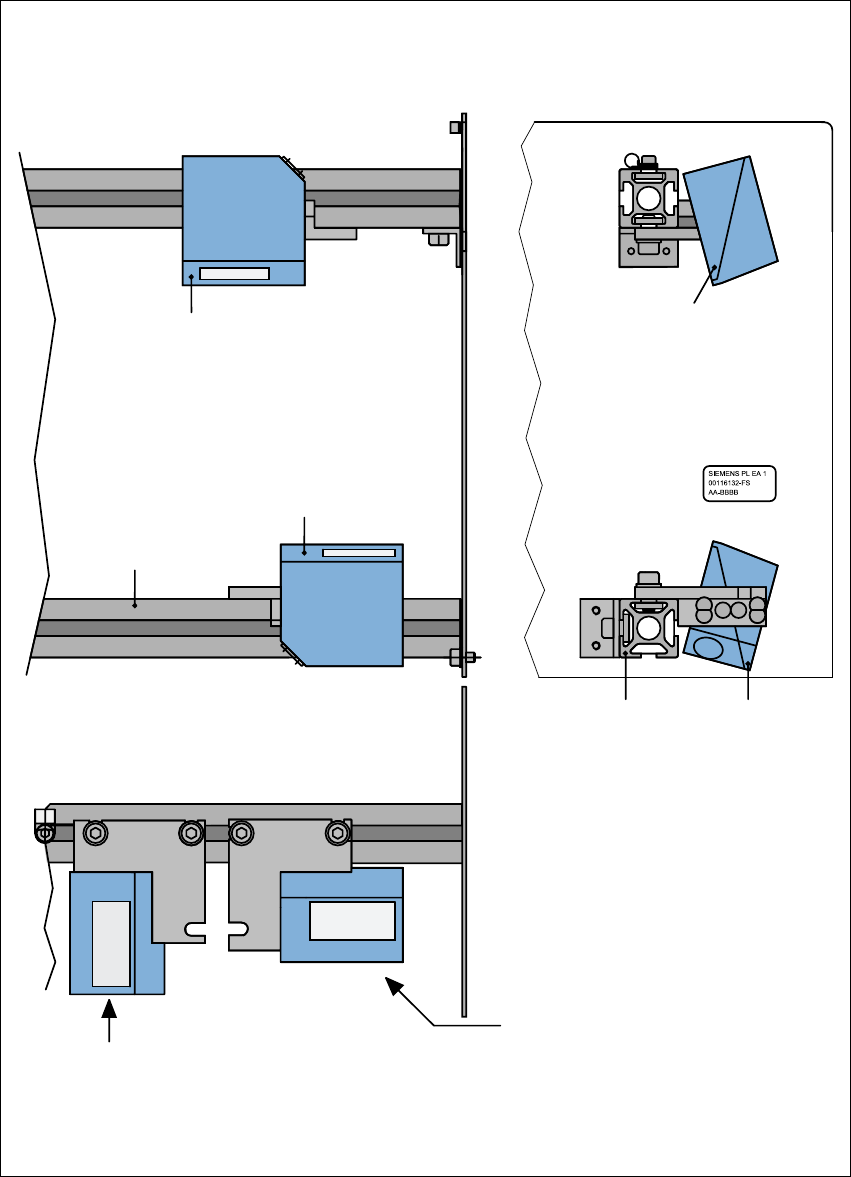

Abb. 7.4 - 2 Montagemöglichkeiten für den LP-Barcodeleser
Vorderansicht Seitenansicht
Montage fuer
LP-Barcode an der
LP-Oberseite
Montage fuer
LP-Barcode an der
LP-Unterseite
Draufsicht
Lage des LP-Barcodelesers,
wenn der Barcodestreifen
parallel zur LP-Transport-
richtung ausgerichtet ist.
Lage des LP-Barcodelesers,
wenn der Barcodestreifen
senkrecht zur LP-Transport-
richtung ausgerichtet ist.
Profilschiene
LP-Barcode-
leser ’oben’
LP-Barcode-
leser ’unten’
Profil-
schiene
Betriebsanleitung SIPLACE S-27 HM 7 Stationserweiterungen
Softwareversion SR.503.xx Ausgabe 07/2003 DE 7.5 Keramiksubstrat-Zentrierung
179
7.5 Keramiksubstrat-Zentrierung
7.5.1 Allgemeines
Keramiksubstrate können mechanisch und optisch zentriert werden.
Dabei lässt sich die Lage der Passmarken auf den Keramiksubstraten entweder
– mit der standardmäßig eingebauten Unterportal-LP-Kamera mit Normalbeleuchtung oder
– mit der optionalen Multicolor-LP-Kamera ermitteln.
7.5.2 Mechanische Zentrierung
7.5.2.1 Allgemeines
Die mechanische Keramiksubstrat-Zentrierung wird verwendet, um Keramiksubstrate positions-
stabil und materialschonend in X- und Y-Richtung zu arretieren. Auch können Keramiksubstrate
bis zum Substratrand bestückt werden.
7.5.2.2 Montage und Demontage der Keramiksubstrat-Zentrierung
HINWEIS 7
Nur Servicetechniker dürfen die Keramiksubstrat-Zentrierung montieren oder demontieren. 7
