Betriebsanleitung SIPLACE S-27 HM 7 Stationserweiterungen Softwareversion SR.503.xx Ausgabe 07/2003 DE 7.5 Keramiksubstrat-Zentrierung 181 7.5.3 T echnische Daten 7 7 Substrat format 50 mm x 50 mm bis 100 mm x 180 mm Sub…
7 Stationserweiterungen Betriebsanleitung SIPLACE S-27 HM
7.5 Keramiksubstrat-Zentrierung Softwareversion SR.503.xxAusgabe 07/2003 DE
180

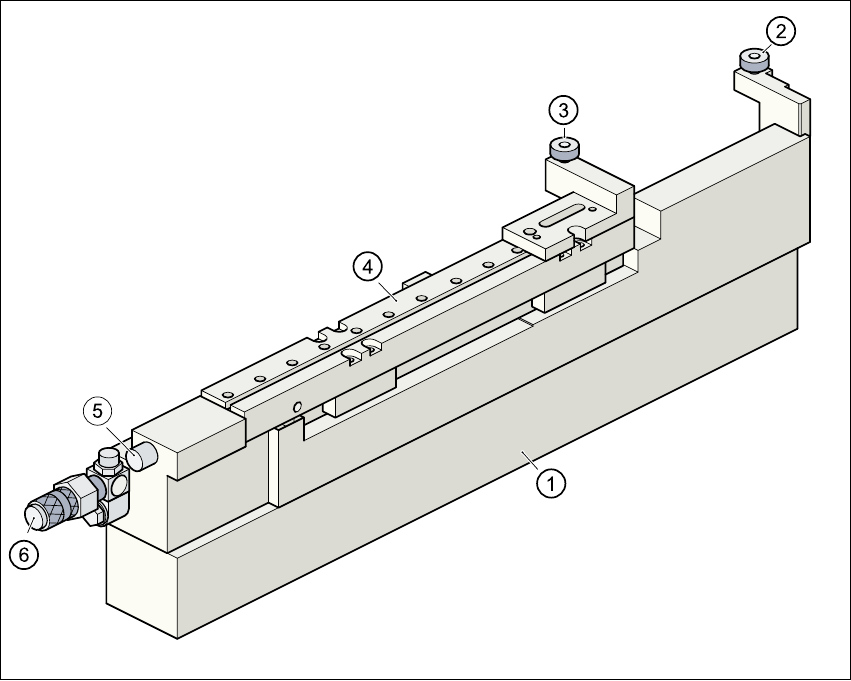

Abb. 7.5 - 1 Keramiksubstrat-Zentrierung (Seitenansicht)
(1) Mechanische Keramiksubstrat-Zentrierung
(2) Anschlag
(3) Kugellager
(4) Zentrierschlitten
(5) Anschlusskabel für Näherungsschalter
(6) Druckluftanschluss
7.5.2.3 Wartung
– Die Kugelumlaufführung in der X-Zentrierung muss gereinigt und gefettet werden.
– Prüfen Sie bei Bedarf den pneumatischen Antrieb auf Leichtgängigkeit.
– Die Wartung des Transportes ist durchzuführen, wie dies in der Instandhaltungsanleitung be-
schrieben ist.
Betriebsanleitung SIPLACE S-27 HM 7 Stationserweiterungen
Softwareversion SR.503.xx Ausgabe 07/2003 DE 7.5 Keramiksubstrat-Zentrierung
181
7.5.3 Technische Daten
7
7
Substratformat 50 mm x 50 mm bis 100 mm x 180 mm
Substratdicke 0,5 mm bis 1,5 mm
Substratausführung ungeritzt (problemlos)
geritzt (nach Test)
Auflage im Transport 2,5 mm
Optische Zentrierung: Gesichtsfeld des LP-Visionmoduls
Beleuchtungsart bei hellen Pasten:
Beleuchtungsart bei dunklen Pasten und geringem Abstand zu
Nachbarstrukturen (> 1 mm)
5,7 mm x 5,7 mm
LP-Kamera (Standard)
Multicolor-Kamera (Option)
(vier wählbare Beleuchtungsarten)
Markenkriterien Siehe LP-Visionmodul Lageerkennung
Mechanische Zentrierung:
X-/Y-Zentriergenauigkeit ± 0,07 mm / 4 Sigma
Freiraum unter dem Substrat 12 mm
Druckluftanschluss 0,55 MPa (5,5 bar)
7 Stationserweiterungen Betriebsanleitung SIPLACE S-27 HM
7.5 Keramiksubstrat-Zentrierung Softwareversion SR.503.xxAusgabe 07/2003 DE
182
7.5.4 Markenformempfehlung für Keramiksubstrate
Bei Keramiksubstraten ist der Kontrast zwischen dem Trägermaterial und der Leiterbahnschicht
im allgemeinen sehr gering. Daher müssen zur Auswahl der Passmarken bestimmte Kriterien in
Bezug auf Markenform und Markenaufbau beachtet werden. Nachfolgend geben wir Ihnen Emp-
fehlungen für die Markenform und Markenaufbau.
7.5.4.1 Markenform
Vorgeschlagen wird ein Rechteck oder Quadrat mit einer Kantenlänge von > 1mm, mit einem
Freiraum von > 0,5 mm.
7
Abb. 7.5 - 2 Empfohlene Markenform
HINWEIS
Einfachkreuze sind ebenfalls geeignet, benötigen jedoch mehr Platz. 7
0,5 mm
1,0 mm
