Betriebsanleitung SIPLACE S-27 HM 7 Stationserweiterungen
Softwareversion SR.503.xx Ausgabe 07/2003 DE 7.7 Pipettenwechsler für den 6-Segment-Collect&Place-Kopf
195
7.7.6 Magazin wechseln
Æ Zum Entfernen des Magazins drücken Sie den Federhaken (Pos. 1 in Abb. 7.7 - 4) vom
Magazin weg. Heben Sie das Magazin aus dem Träger.
7

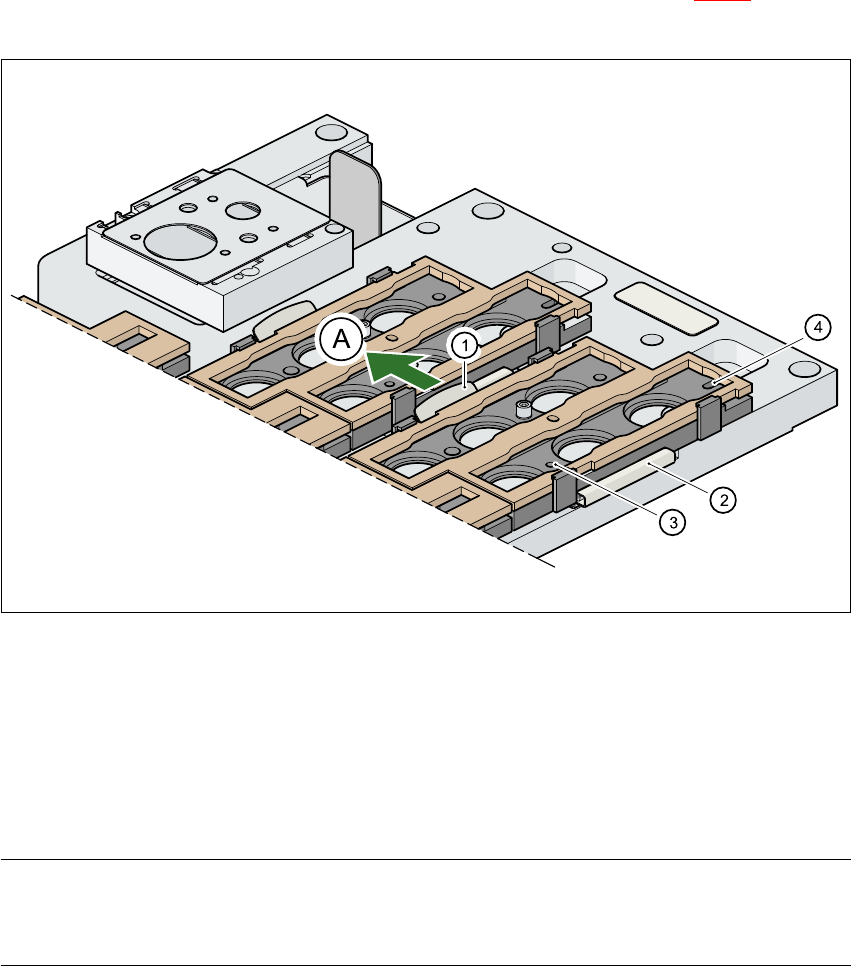

Abb. 7.7 - 4 Magazin wechseln, Pipettenwechsler, 6-Segment-Collect&Place-Kopf
(1) Federhaken
(2) Halteklammer
(3) Zentrierbohrung
(4) Langloch
(A) Federhaken vom Magazin wegdrücken
HINWEIS
Das Magazin muss so eingesetzt werden, dass die Zentrierstifte in die Zentrierbohrung (Pos. 3)
und in das Langloch (Pos. 4) gleiten. 7
Æ Setzen Sie zunächst das Magazin mit der Seite der Zentrierbohrung (Pos. 3) und dem Lang-
loch (Pos. 4) auf den Träger auf. Die beiden Noppen des Magazins müssen in die Halteklam-
mer (Pos. 2) gleiten.
Æ Drücken Sie den Federhaken vom Magazin weg.
Æ Drücken Sie das Magazin plan auf den Träger auf und lassen Sie den Federhaken los. Der
Federhaken muss einrasten.
7 Stationserweiterungen Betriebsanleitung SIPLACE S-27 HM
7.7 Pipettenwechsler für den 6-Segment-Collect&Place-Kopf Softwareversion SR.503.xxAusgabe 07/2003 DE
196
7.7.7 Lageerkennung
Auf jedem Magazin befindet sich eine Positionsmarke zur Lageerkennung.

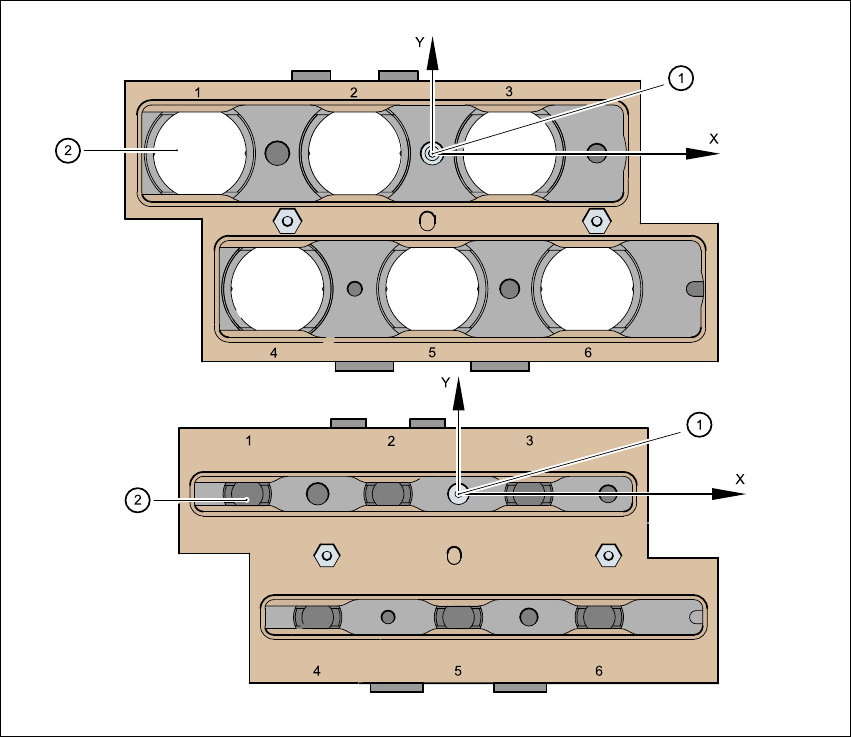

Abb. 7.7 - 5 Pipettenwechsler - Lageerkennung, 6-Segment-Collect&Place-Kopf
(1) Positionsmarke
(2) Lage der Pipetten im Magazin zur Positionsmarke
Betriebsanleitung SIPLACE S-27 HM 7 Stationserweiterungen
Softwareversion SR.503.xx Ausgabe 07/2003 DE 7.8 DCA-Kamera am 12-Segment-Collect&Place-Kopf
197
7.8 DCA-Kamera am 12-Segment-Collect&Place-Kopf
7

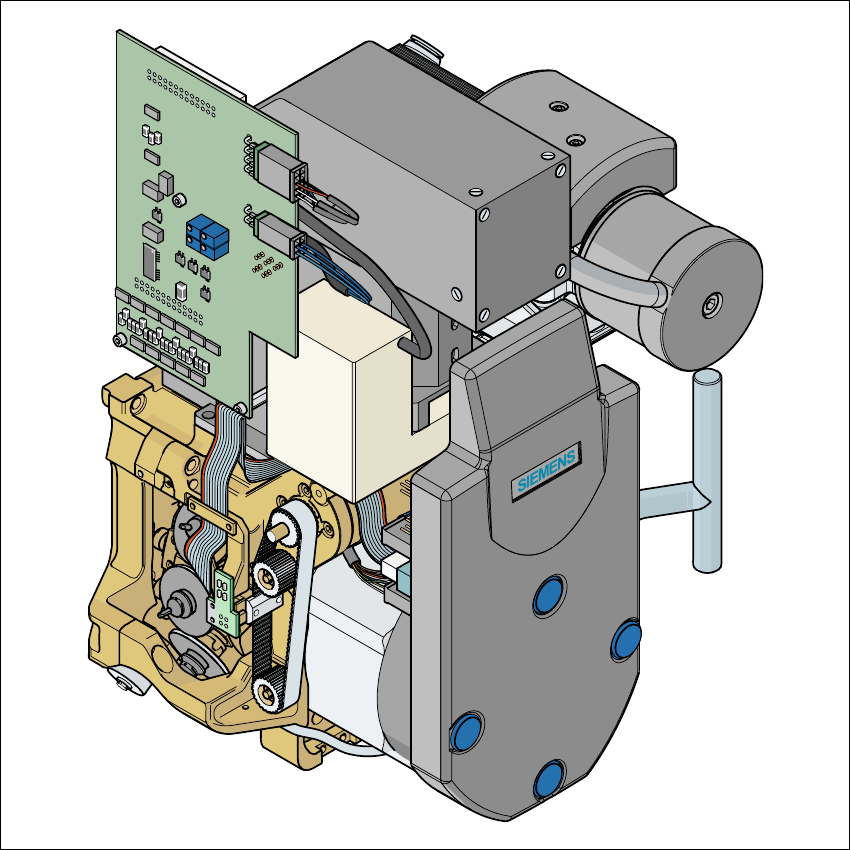

Abb. 7.8 - 1 DCA-Kamera am 12-Segment-Collect&Place-Kopf
7
(1) DCA-Kamera
(2) 12-Segment-Collect&Place-Kopf
