2 Betriebssicherheit Betriebsanleitung SIPLACE S-27 HM
2.1 Sicherheitshinweise Softwareversion SR.503.xxAusgabe 07/2003 DE
26
Æ Öffnen Sie niemals eine Schutzhaube, wenn Sie mit dem Ablauf und der Funktion der Ma-
schine nicht vollständig vertraut sind! Die Schutzhauben dürfen während des Betriebes nur
dann geöffnet werden, wenn Sie dazu in dieser Anleitung oder im Dialog mit der Stationssoft-
ware aufgefordert werden!
Æ Der Schlüsselschalter darf nur von qualifiziertem und geschultem Personal auf Einrichtbetrieb
("I") gestellt werden!
Während des Betriebs darf der Schlüsselschalter nur dann in Stellung "I" (Einrichtbetrieb) ge-
dreht werden, wenn Sie dazu in dieser Anleitung oder im Dialog mit der Stationssoftware auf-
gefordert werden! 2
Æ Bringen Sie bei eingeschalteter Station niemals Ihren Kopf oder Ihre Arme in den Verfahrbe-
reich der Portale und der Hubtische!
Æ Tragen Sie zu Ihrer Sicherheit eine Berufskleidung, die den Richtlinien der Berufsgenossen-
schaft entspricht, also keine Kleidung mit weiten Ärmeln etc.
Æ Reduzieren Sie das Gefahrenrisiko, indem sie keine Bänder, Ketten oder Krawatten am Ar-
beitsplatz tragen.
Æ Personen mit langen Haaren müssen eine Haarschutzhaube tragen.
WARNUNG 2
Der Automat wird elektrisch betrieben. Beim Betrieb elektrischer Geräte stehen zwangsläufig be-
stimmte Teile unter gefährlicher Spannung!
Æ Schalten Sie den Hauptschalter aus und trennen Sie den Automaten von der Netzversorgung,
wenn Sie Arbeiten an stromführenden Teilen durchführen.
Æ Verriegeln Sie den Automaten, wie dies in Abschnitt 2.9, Seite 65 beschrieben ist.
Das Nichtbeachten der Hinweise kann zu Tod, schwerer Körperverletzung und/oder erheblichen
Sachschäden führen!
2.1.5.3 Zur Sicherheit von Anlagen und Geräten
Æ Änderungen irgendwelcher Art dürfen auf keinen Fall vorgenommen werden, solange über de-
ren Auswirkung für die Gesamtfunktion der Anlage keine volle Klarheit besteht!
Æ Das Einrichten, Umrüsten und Instandhalten der Stationen darf nur von entsprechend geschul-
tem Personal vorgenommen werden!
Æ Verwenden Sie nur Originalersatzteile und autorisiertes Zubehör der Fa. SIEMENSDEMATIC
AG. Die Verwendung anderer Teile beeinträchtigt die Sicherheit und wird die Haftung für die
daraus entstehenden Folgen aufheben.
Æ Die Schutzeinrichtungen dürfen nicht verändert werden. Insbesondere ist es verboten, Schutz-
schalter zu überbrücken oder Schutzeinrichtungen zu entfernen.
Betriebsanleitung SIPLACE S-27 HM 2 Betriebssicherheit
Softwareversion SR.503.xx Ausgabe 07/2003 DE 2.1 Sicherheitshinweise
27
2.1.6 Sicherheitshinweise zu Laserbaugruppen
Für Komponenten, die unter die Laserklassifizierung fallen, erlischt die Betriebserlaubnis, wenn
– eine mechanische Beschädigung der Baugruppe erkennbar ist oder
– eine Manipulation an der Mechanik oder Elektrik der Baugruppe vorgenommen wurde.
Ein beschädigter bzw. fehlender Schraubensicherungslack an Laserkomponenten (bei-
spielsweise Abdeckbleche, Befestigungsteile, Einstellpotentiometer) ist bereits als Manipu-
lation zu werten.
– Nur Servicetechniker der Fa. SIEMENSDEMATIC AG bzw. bei SIEMENSDEMATIC ge-
schulte Servicetechniker des Betreibers dürfen Laserkomponenten austauschen.
– Reparaturen an Laserbaugruppen werden ausschließlich werkseitig bei SIEMENS
DEMATIC durchgeführt.
2.1.7 Wichtige Hinweise zur umweltfreundlichen Entsorgung von Materialien
bzw. Maschinenteilen
Für SIPLACE-Automaten werden nur Stoffe, Materialien und Teile verwendet, die sich leicht tren-
nen und umweltfreundlich entsorgen lassen. Weder für die Montage, Demontage noch für den Be-
trieb des Automaten sind umweltschädliche Gefahrenstoffe erforderlich.
HINWEIS 2
Für die fachgerechte und umweltfreundliche Entsorgung der Anlage, der Betriebsstoffe und der
Verbrauchs- und Verschleißteile ist ausschließlich der Betreiber der Anlage verantwortlich.
Æ Beachten Sie dazu die nationalen, gesetzlichen Bestimmungen für die Abfallentsorgung und
den Umweltschutz.
2 Betriebssicherheit Betriebsanleitung SIPLACE S-27 HM
2.2 Warnschilder Softwareversion SR.503.xxAusgabe 07/2003 DE
28
2.2 Warnschilder
2.2.1 Warnschilder W201, W203, W204 und W206 am Automaten
Die Warnschilder sind aus Weich-PVC-Folie gefertigt, abriebfest, lichtecht und beständig gegen
Wasser und Witterungseinflüsse.
Die Gestaltung der Warnschilder entspricht den Vorgaben der ISO 3864-2 und ANSI Z535.4.

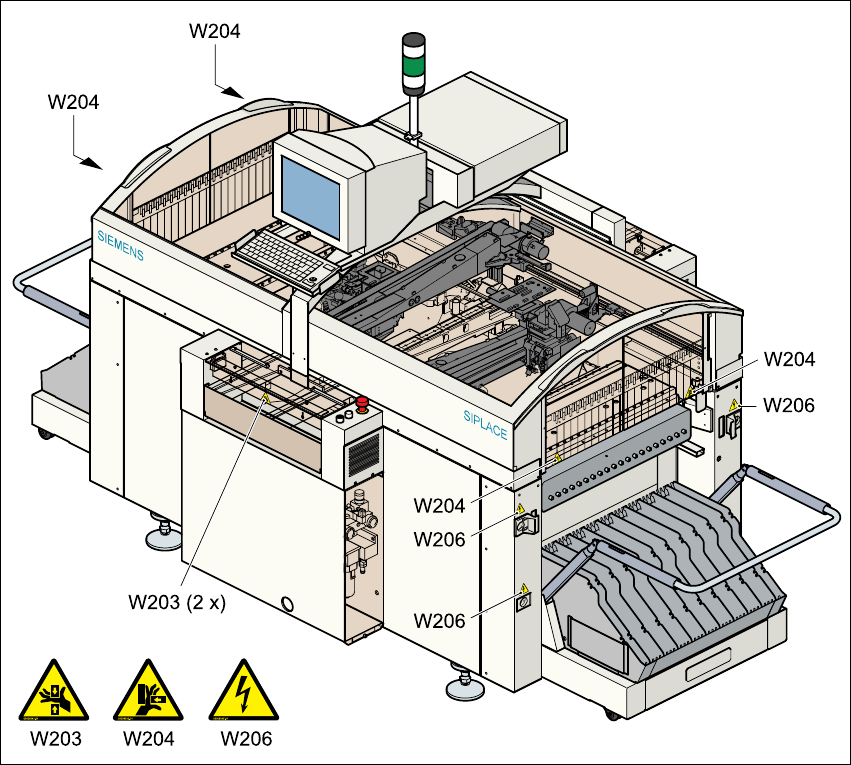

Abb. 2.2 - 1 Warnschilder am Automaten - Teil 1
Pos. W203, Artikel-Nr. 03009341-01
Pos. W204, Artikel-Nr. 03009343-01
Pos. W206, Artikel-Nr. 03009345-01
