00193531-02 - 第34页
2 Betriebssicherheit Betriebsanleitung SIPLACE S-27 H M 2.2 Warnschilder Softwareversion S R.503.xxAusgabe 07/2003 D E 34 2.2.3 W arnschild W207 am Servoeinschub 2 Pos. W207 (A nzahl pro Au toma t: 1) 2 Abb. 2.2 - 6 Warn…
Betriebsanleitung SIPLACE S-27 HM 2 Betriebssicherheit
Softwareversion SR.503.xx Ausgabe 07/2003 DE 2.2 Warnschilder
33
2.2.2.2 Warnschild W205 am Leergurtleitkanal und an der Gurtabfallrutsche
2

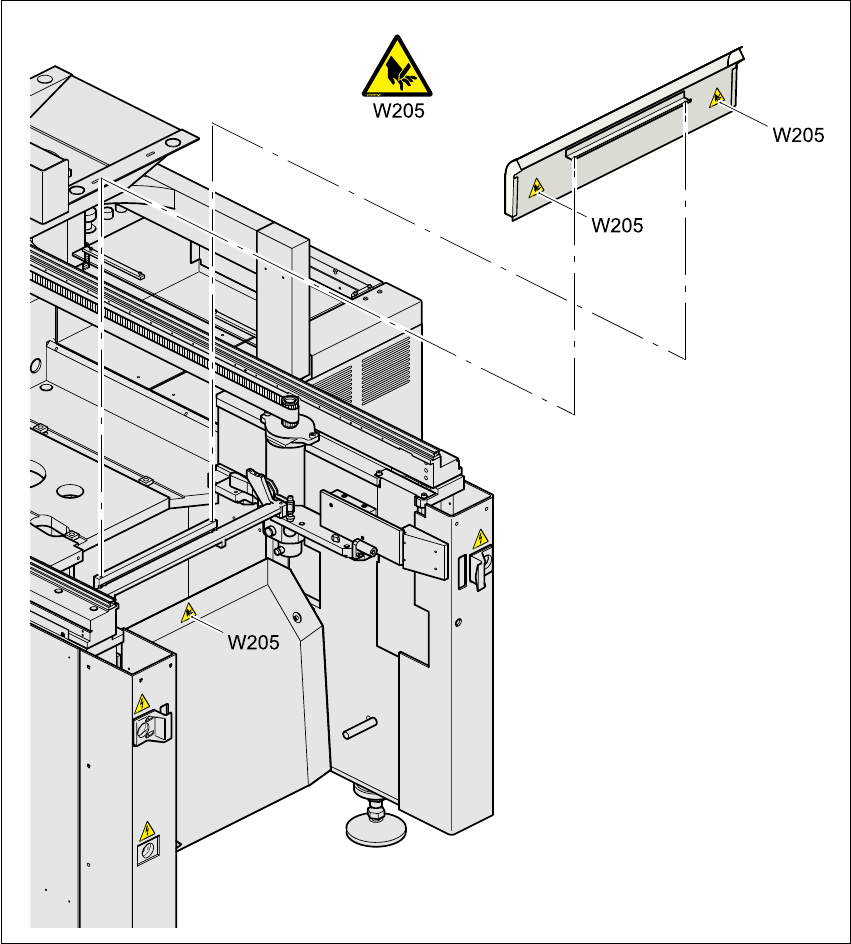

Abb. 2.2 - 5 Warnschild W205 am Leergurtleitkanal und an der Gurtabfallrutsche
Pos. W205, Artikel-Nr. 03009344-01
2 Betriebssicherheit Betriebsanleitung SIPLACE S-27 HM
2.2 Warnschilder Softwareversion SR.503.xxAusgabe 07/2003 DE
34
2.2.3 Warnschild W207 am Servoeinschub
2
Pos. W207 (Anzahl pro Automat: 1)
2

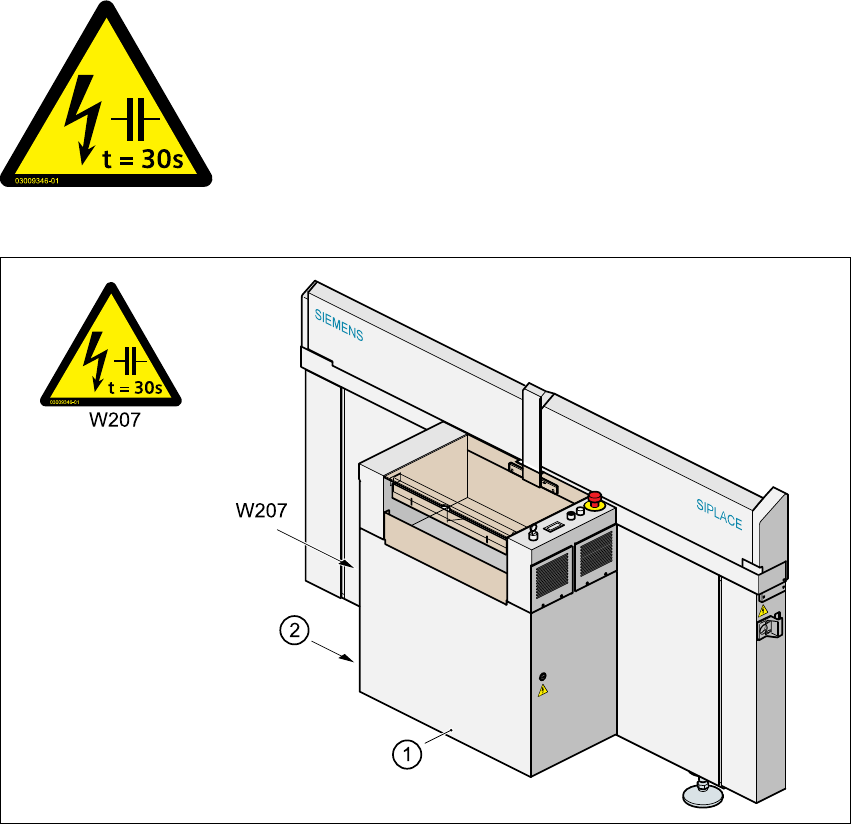

Abb. 2.2 - 6 Warnschild W207 auf der Makrolonscheibe des Servoeinschubs
(1) Ausgabeseite des Automaten
(2) Türe zum Servoeinschub
Pos. W207, Artikel-Nr. 03009346-01
2
2
NETZSPANNUNG!
Hauptschalter ausschalten und 30 Sekunden abwarten, bis sich
die Kondensatoren entladen haben.
NAFTA-Region: RISK OF ELECTRIC SHOCK OR BURN!
Betriebsanleitung SIPLACE S-27 HM 2 Betriebssicherheit
Softwareversion SR.503.xx Ausgabe 07/2003 DE 2.2 Warnschilder
35
2.2.4 Warnschild W211 am CEKON-Stecker
2
Warnschild W 211 (Anzahl pro Automat: 1)
2

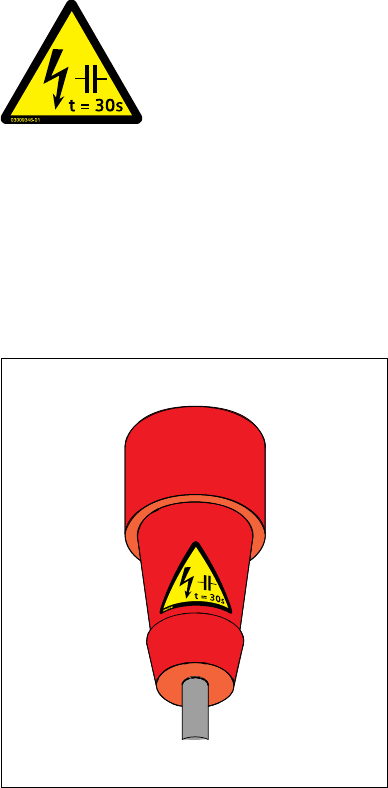

Abb. 2.2 - 7 Warnschild W211 am CEKON-Stecker
2
Warnschild W211, Artikel-Nr. 03009351-01
2
RESTSPANNUNG!
Nach Trennen des Netzsteckers vom Versorgungsnetz 30 s warten, bis sich
die Restspannungen abgebaut haben.
NAFTA-Region: Hazardous Voltage
Residual power at plug prongs and wire ends will cause death or serious
injury. Avoid contact with power plug and/or wire ends for 30 seconds
