00193531-02 - 第43页
Betriebsanleitung SIPLACE S-27 HM 2 Betriebssicherheit Softwareversion SR.503.xx Ausgabe 07/ 2003 DE 2.4 Sicher heitshinweise zum Betrieb des Automaten 43 2.4.4 Sicherheit shinweise zu m Öffnen der Schutzhauben Um jegli …
2 Betriebssicherheit Betriebsanleitung SIPLACE S-27 HM
2.4 Sicherheitshinweise zum Betrieb des Automaten Softwareversion SR.503.xxAusgabe 07/2003 DE
42
2.4.2 Sicherheitshinweise zum Absenken der BE-Tischplatte
WARNUNG QUETSCHGEFAHR 2
Greifen Sie beim Absenken der BE-Tischplatte niemals in den Spalt zwischen den Förderern und
dem Leergurtleitkanal. 2
2.4.3 Sicherheitshinweise zum Ändern der Tischhöhe von BE-Wagen
WARNUNG QUETSCHGEFAHR 2
Nehmen Sie alle Förderer von der Tischplatte, bevor Sie die Tischhöhe des BE-Wagens ändern.
Lassen Sie beim Umrüsten entsprechende Vorsicht walten, da die Tischplatte sehr schwer ist.
Das Umrüsten des BE-Wagens auf andere LP-Transporthöhen ist in Abschnitt 4.3
, Seite 104 be-
schrieben. 2
Betriebsanleitung SIPLACE S-27 HM 2 Betriebssicherheit
Softwareversion SR.503.xx Ausgabe 07/2003 DE 2.4 Sicherheitshinweise zum Betrieb des Automaten
43
2.4.4 Sicherheitshinweise zum Öffnen der Schutzhauben
Um jegliches Verletzungsrisiko beim Öffnen der Schutzhauben an den Automaten auszuschlie-
ßen, hat der Betreiber das Bedienpersonal anzuhalten, die Schutzhauben ausschließlich gemäß
nachfolgender Beschreibung zu bedienen.
QUETSCHGEFAHR FÜR HÄNDE BEI UNSACHGEMÄSSEM ÖFFNEN
ODER SCHLIESSEN DER SCHUTZHAUBEN
Greifen Sie zum Öffnen oder Schließen der Schutzhauben grundsätzlich mit
beiden Händen in diese Griffmulden (siehe Punkt (1) der Abb. 2.4 - 2
). Mit dieser
’Zweihandbedienung’ schließen Sie das Verletzungsrisiko an den Händen aus. Darüber hinaus
vermeiden Sie, dass sich die Schutzhauben beim Öffnen bzw. Schließen verkanten und dadurch
die Führungen übermäßig belastet werden. 2
Abb. 2.4 - 2 Zweihandbedienung
(1) Griffmulden zum Öffnen und Schließen der Schutzhauben
(2) Schutzhaube
2 Betriebssicherheit Betriebsanleitung SIPLACE S-27 HM
2.4 Sicherheitshinweise zum Betrieb des Automaten Softwareversion SR.503.xxAusgabe 07/2003 DE
44
2.4.5 Den Bestückautomaten gegen Verrutschen sichern
In erdbebengefährdeten Gebieten ist es notwendig, den Bestückautomaten gegen Verrutschen
zu sichern.
Dazu sind in die Maschinenfüße zwei Bohrungen für Schrauben (M8) eingelassen.
Æ Befestigen Sie den Automaten mit den Schrauben am Boden, wie dies in der nachstehenden
Abbildung dargestellt ist.

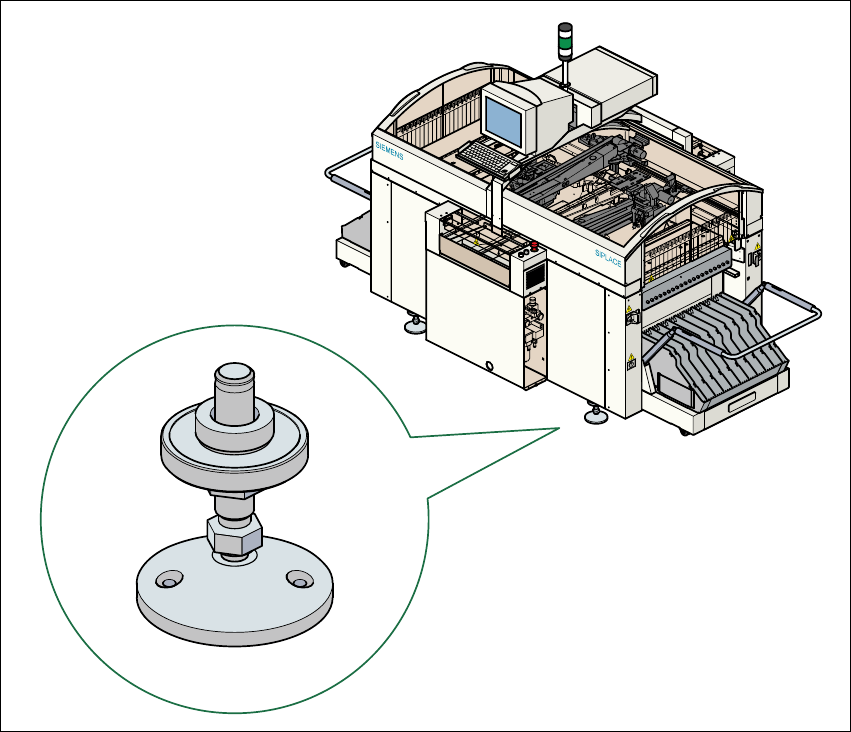

Abb. 2.4 - 3 Automaten gegen Verrutschen sichern
