2.4.8 Sicherheitshinweise zum An- und Abdocken des Matrix-Tray-Changers
2

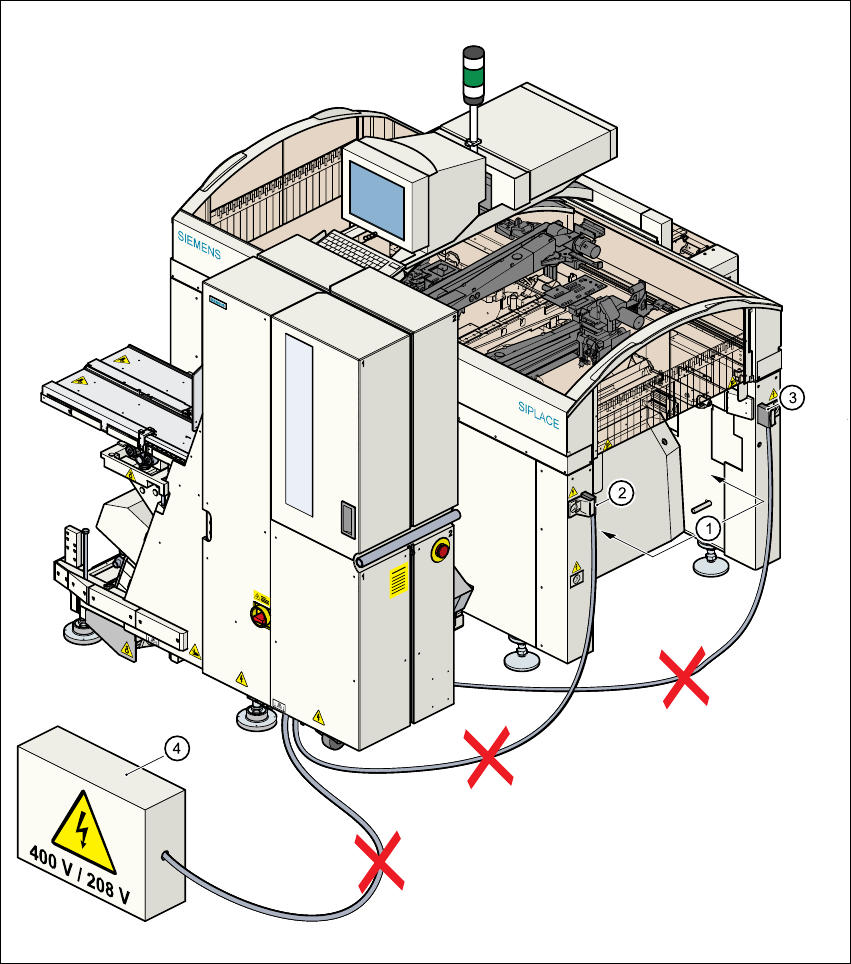

Abb. 2.4 - 5 Sicherheitshinweise zum An- bzw. Abdocken des Matrix-Tray-Changer
(1) Spalt bei angedocktem Matrix-Tray-Changer
(2) Steuerkabel Matrix-Tray-Changer
(3) Steuerkabel Bauelementetisch
(4) Stromversorgungsanschluss
Betriebsanleitung SIPLACE S-27 HM 2 Betriebssicherheit
Softwareversion SR.503.xx Ausgabe 07/2003 DE 2.4 Sicherheitshinweise zum Betrieb des Automaten
49
WARNUNG 2
Æ Greifen Sie bei laufender Maschine niemals in die Spalte zwischen dem Matrix-Tray-Changer
und dem Automatenständer (Pos. 1).
Æ Das Steuerkabel des Matrix-Tray-Changer darf nur dann an die Automatensteckdose (Pos. 2)
angeschlossen bzw. von dieser abgezogen werden, wenn der Matrix-Tray-Changer am Auto-
maten angedockt ist.
Æ Das Steuerkabel des im Matrix-Tray-Changer integrierten Bauelementetisches darf nur dann
an die Automatensteckdose (Pos. 3) angeschlossen bzw. von dieser abgezogen werden,
wenn der Matrix-Tray-Changer am Automaten angedockt ist.
Æ Das Stromversorgungskabel darf nur dann an die externe Stromversorgung (Pos. 4) ange-
schlossen bzw. von dieser abgezogen werden, wenn der Matrix-Tray-Changer am Automaten
angedockt ist.
Æ Es ist grundsätzlich untersagt, den Matrix-Tray-Changer zu betreiben, wenn dieser nicht am
Automaten angedockt ist.
2 Betriebssicherheit Betriebsanleitung SIPLACE S-27 HM
2.5 Sicherheitseinrichtungen Softwareversion SR.503.xxAusgabe 07/2003 DE
50
2.5 Sicherheitseinrichtungen
2.5.1 Schutzhauben
Abb. 2.5 - 1 Schutzeinrichtungen am Automaten
(1) Abdeckung und Eingreifschutz am Eingabeband
(2) Schutzscheiben, rechte Seite
(3) Schutzhaube
(4) Abdeckung und Eingreifschutz am Ausgabeband
(5) Schutzhaube
(6) Schutzscheiben, linke Seite
