2 Betriebssicherheit Betriebsanleitung SIPLACE S-27 H M 2.5 Sicherheitseinrichtungen Softwar eversion SR .503.xxAusgabe 07/2003 D E 50 2.5 Siche rhei t sei nrichtu ngen 2.5.1 Schutzhauben Abb. 2.5 - 1 Schutzeinrichtungen…
Betriebsanleitung SIPLACE S-27 HM 2 Betriebssicherheit
Softwareversion SR.503.xx Ausgabe 07/2003 DE 2.4 Sicherheitshinweise zum Betrieb des Automaten
49
WARNUNG 2
Æ Greifen Sie bei laufender Maschine niemals in die Spalte zwischen dem Matrix-Tray-Changer
und dem Automatenständer (Pos. 1).
Æ Das Steuerkabel des Matrix-Tray-Changer darf nur dann an die Automatensteckdose (Pos. 2)
angeschlossen bzw. von dieser abgezogen werden, wenn der Matrix-Tray-Changer am Auto-
maten angedockt ist.
Æ Das Steuerkabel des im Matrix-Tray-Changer integrierten Bauelementetisches darf nur dann
an die Automatensteckdose (Pos. 3) angeschlossen bzw. von dieser abgezogen werden,
wenn der Matrix-Tray-Changer am Automaten angedockt ist.
Æ Das Stromversorgungskabel darf nur dann an die externe Stromversorgung (Pos. 4) ange-
schlossen bzw. von dieser abgezogen werden, wenn der Matrix-Tray-Changer am Automaten
angedockt ist.
Æ Es ist grundsätzlich untersagt, den Matrix-Tray-Changer zu betreiben, wenn dieser nicht am
Automaten angedockt ist.
2 Betriebssicherheit Betriebsanleitung SIPLACE S-27 HM
2.5 Sicherheitseinrichtungen Softwareversion SR.503.xxAusgabe 07/2003 DE
50
2.5 Sicherheitseinrichtungen
2.5.1 Schutzhauben
Abb. 2.5 - 1 Schutzeinrichtungen am Automaten
(1) Abdeckung und Eingreifschutz am Eingabeband
(2) Schutzscheiben, rechte Seite
(3) Schutzhaube
(4) Abdeckung und Eingreifschutz am Ausgabeband
(5) Schutzhaube
(6) Schutzscheiben, linke Seite
Betriebsanleitung SIPLACE S-27 HM 2 Betriebssicherheit
Softwareversion SR.503.xx Ausgabe 07/2003 DE 2.5 Sicherheitseinrichtungen
51
Der Verfahrbereich der Portale ist mit zwei Schutzhauben abgedeckt. Wenn Sie die Schutz-
hauben öffnen wollen, drücken Sie zuerst die Halttaste (Pos. 1 in Abb. 2.5 - 2
) oder den NOT-
HALT-Taster (Pos. 2 in Abb. 2.5 - 2
). Die Portalachsen werden kraftlos geschaltet und halten
sofort an.
Wird eine der Schutzhauben oder eine Abdeckung am Ein- bzw. Ausgabetransport geöffnet,
werden die Portalachsen kraftlos geschaltet. Sie halten sofort an.
Bei geschlossenem Schlüsselschalter (Stellung I) können Sie bei geöffneten Schutzhauben den
Stern mit reduzierter Geschwindigkeit weitertakten.
Bei Betätigung des NOT-HALT-Tasters wird die Bestückung angehalten. Sie können danach die
Bestückung der Leiterplatte abbrechen oder fortsetzen. Die seitlichen Schutzscheiben können
bei Stillstand der Maschine zum Nachfüllen von Bauelementen geöffnet werden.
WARNUNG
Nur entsprechend qualifiziertes und geschultes Personal darf bei geschlossenem Schlüsselschal-
ter (Stellung I) die Schutzhauben öffnen! 2

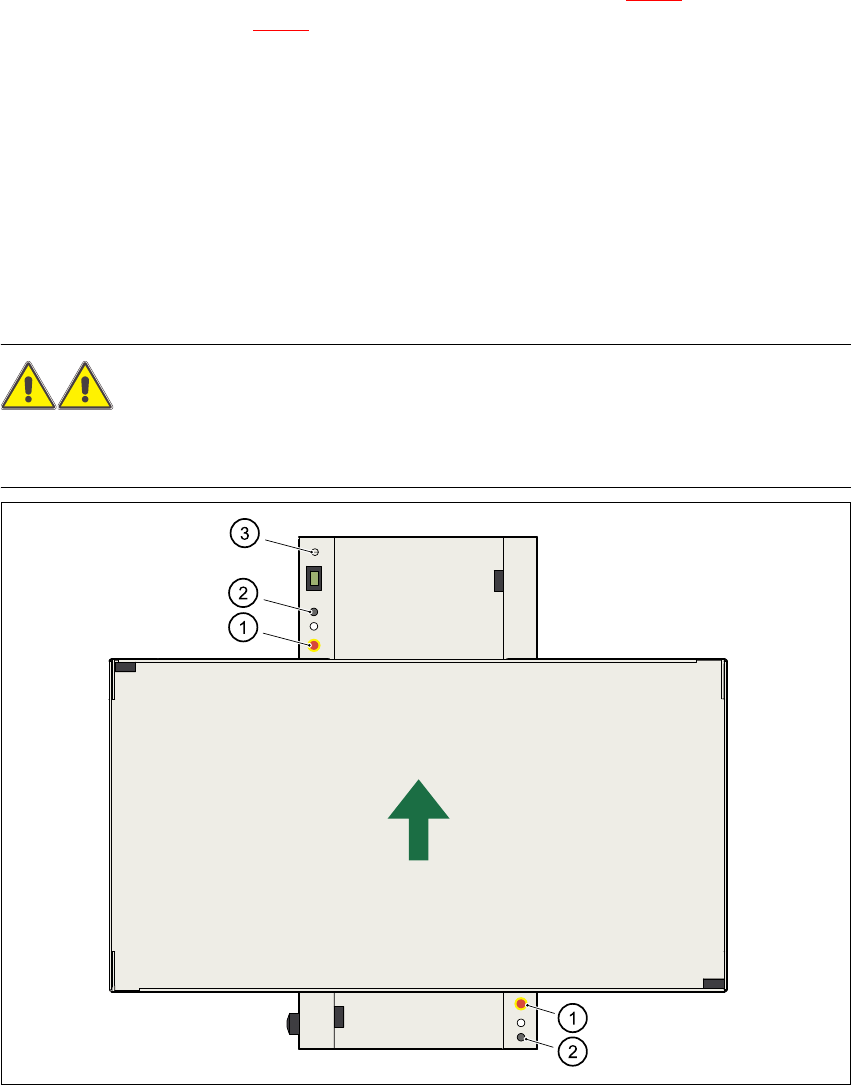

Abb. 2.5 - 2 Halt- und NOT-HALT-Taster, Schlüsselschalter
(1) NOT-HALT-Taster
(2) Halttaste
(3) Schlüsselschalter
