2 Betriebssicherheit Betriebsanleitung SIPLACE S-27 HM
2.5 Sicherheitseinrichtungen Softwareversion SR.503.xxAusgabe 07/2003 DE
58
2.5.5 Eingreifschutz an den Stellplätzen der BE-Tische
WARNUNG 2
Als Voraussetzung für die Betriebssicherheit, müssen alle Stellplätze mit Förderern gerüstet sein.
Sollten nicht genügend Förderer zur Verfügung stehen, muss anstelle der Förderer ein Eingreif-
schutz ("Dummy-Feeder") gerüstet werden. 2
Abb. 2.5 - 6 Eingreifschutz
(1) Eingreifschutz für 1 Stellplatz Artikel-Nr. 00116961-01
(2) Eingreifschutz für 6 - 10 Stellplätze Artikel-Nr. 00116962-01
(3) Eingreifschutz für 11 - 20 Stellplätze Artikel-Nr. 00116963-01
Betriebsanleitung SIPLACE S-27 HM 2 Betriebssicherheit
Softwareversion SR.503.xx Ausgabe 07/2003 DE 2.6 Restspannungen und Entladezeiten im Automaten
59
2.6 Restspannungen und Entladezeiten im Automaten
Wird der NOT-HALT-Taster gedrückt oder der Automat abgeschaltet, werden die Elektrolytkon-
densatoren über schaltbare Widerstände auf der Entladungsplatine (00308443-xx) innerhalb
kurzer Zeit auf ungefährliche Restspannungen entladen.
Sie können die Spannungen an den Messbuchsen 001 - 009 an der Spannungsmesseinheit im
Servoeinschub abgreifen.
WARNUNG 2
Die Automaten der SIPLACE-Familie werden mit 3 x 400 V~ (3 x 208 V~ U.S.A -Version) ± 5%,
50/60 Hz Netzspannung versorgt. Teile dieser Anlage führen daher lebensgefährliche Spannun-
gen - auch bei ausgeschaltetem Hauptschalter.
Unsachgemäßer Umgang mit diesen Automaten kann deshalb zu Tod oder schwerer Körperver-
letzung sowie erheblichem Sachschaden führen. Beachten Sie die geltenden Unfallverhütungs-
und DIN-Vorschriften (insbesondere EN 60204, Teile 1).
Nur qualifiziertes bzw. geschultes Personal darf die Abdeckung über dem Servoeinschub öffnen.2

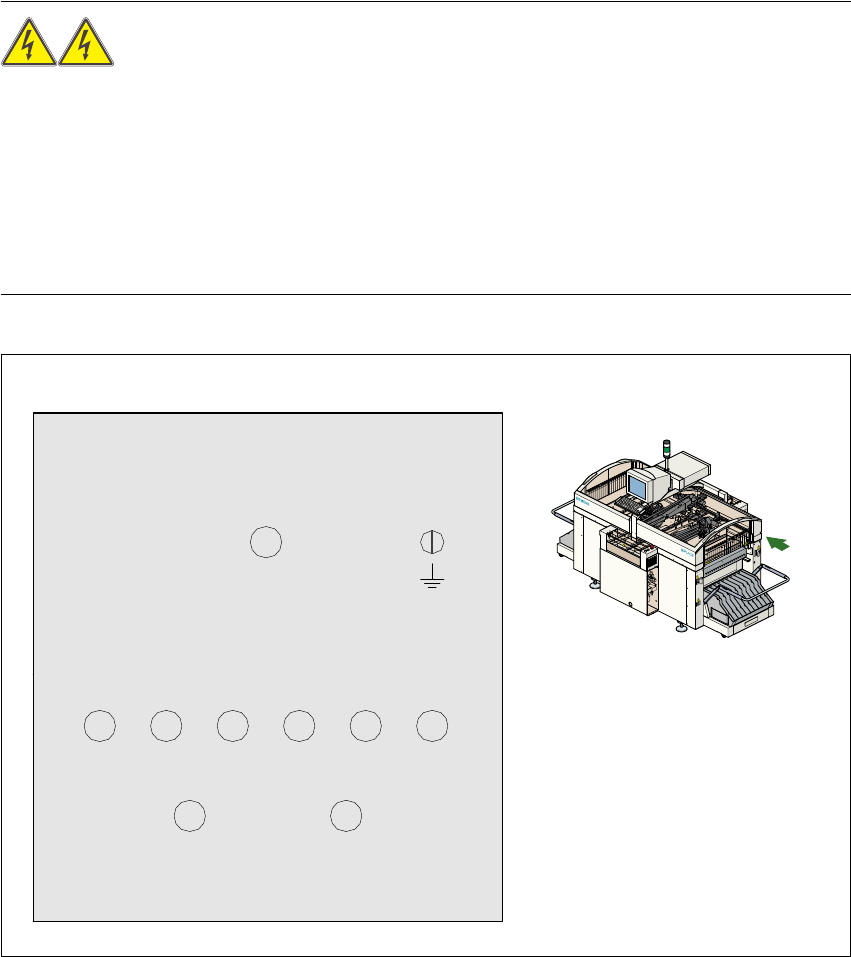

Abb. 2.6 - 1 Messbuchsen an der Spannungsmesseinheit im Servoeinschub
GND
007
001 002 003 004 005 006
008 009
70VDC/
10VDC
30VDC 24VDC 12VDC 5VDC
70VDC
155VDC/0VDC
30VDC
ungeschaltet
geschaltet
Servo-
einschub
