Betriebsanleitung SIPLACE S-27 HM 3 Technische Daten
Softwareversion SR.503.xx Ausgabe 07/2003 DE 3.2 Das Linienkonzept
77
3.2 Das Linienkonzept
3.2.1 Übersicht
Der Automat kann mit Ein- und Ausgabestationen, Siebdruckanlagen, Lötöfen und anderen
Bestückautomaten der SIPLACE-Familie verkettet werden. Alle SIPLACE-Module werden von
dem UNIX-Linienrechner bzw. SIPLACE Pro-Rechner mit den notwendigen Daten versorgt.
Geeignete Schnittstellen ermöglichen eine Anbindung an ein übergeordnetes Datenverarbei-
tungssystem.
3.2.2 Technische Daten - Linienkonzept
3
*) SIPLACE 80 S-20 oder SIPLACE 80 F4 mit 12-Segment-Collect&Place-Kopf
**) SIPLACE S-25 HM / SIPLACE S-27 HM
***) SIPLACE 80 F4/F5/F5 HM
****) SIPLACE HF / SIPLACE HS-60 / HS-50, SIPLACE S-23 HM / S-25 HM / S-27 HM / SIPLACE F5 HM (DCA-
Option)
*****) SIPLACE HF
System SIPLACE Bestücklinien
Module SIPLACE HF / SIPLACE HS-60 / SIPLACE HS-50 / SI-
PLACE 80 S-20 / SIPLACE S-23 HM
SIPLACE 80 F4 / SIPLACE F5 / SIPLACE F5 HM,
SIPLACE S-25HM / S-27 HM
Peripheriegeräte Ein-/Ausgabestationen
Siebdrucker
Lötöfen
Inspektionsplätze etc.
Bauelementespektrum von 0402 * bis 32 mm x 32 mm ** bzw.
von 0402 * bis 55 mm x 55 mm ***
ab 0201 **** bis 200 mm x 125 mm *****
Leiterplattentransport Automatische Breitenverstellung
Leiterplattenformat (Länge x Breite) 50 mm x 50 mm bis 508 mm x 460 mm
(2" x 2" bis 20" x 18")
Bestückleistung Je nach Anreihung von Modulen
Platzbedarf 4 m² / SIPLACE S/F
7,5 m² / SIPLACE HS
3 Technische Daten Betriebsanleitung SIPLACE S-27 HM
3.3 Elektrische und pneumatische Anschlussstellen Softwareversion SR.503.xxAusgabe 07/2003 DE
78
3.3 Elektrische und pneumatische Anschlussstellen
3

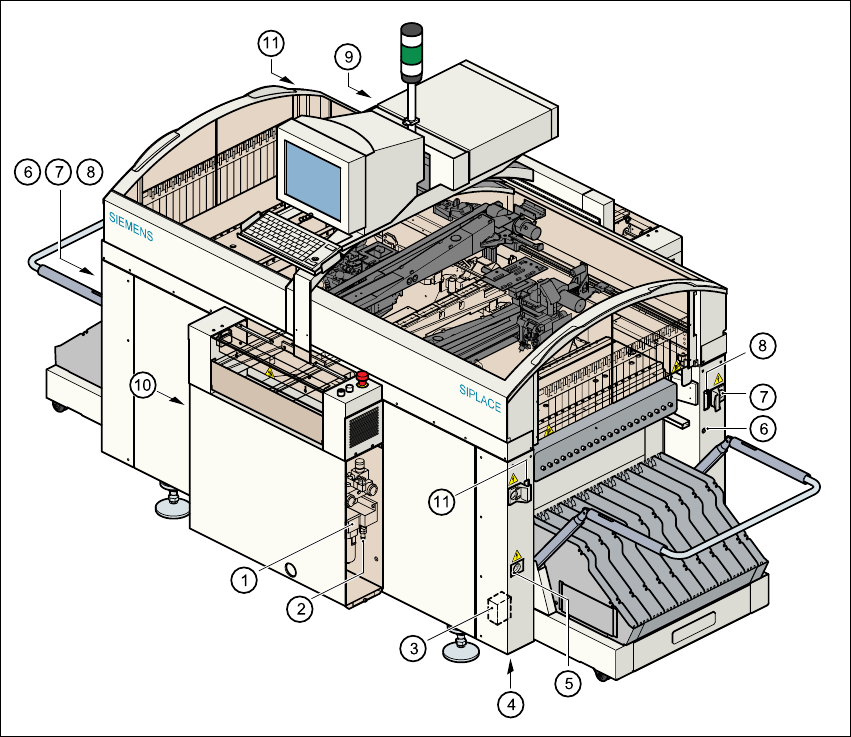

Abb. 3.3 - 1 Elektrische und pneumatische Anschlussstellen am Automaten
(1) Drucklufteinheit
(2) Anschluss für Druckluftversorgungsschlauch
(3) Netzfilter Z1
(4) Öffnung zum Einführen des Netzversorgungskabels
(5) Servicesteckdose
(6) Druckluftanschluss für BE-Wagen
(7) Stromversorgungsanschluss für BE-Wagen
(8) Kommunikationsanschluss für BE-Wagen
(9) LAN-Anschluss im Steuereinschub
(10) Hauptschalter
(11) Steuerkabelanschluss für Matrix-Tray-Changer
Betriebsanleitung SIPLACE S-27 HM 3 Technische Daten
Softwareversion SR.503.xx Ausgabe 07/2003 DE 3.3 Elektrische und pneumatische Anschlussstellen
79
WARNUNG
Der Automat wird mit 3 x 400 V~ bzw. 3 x 208 V~ (US-Version) ± 5%, 50/60 Hz Netzspannung
versorgt. Teile dieser Anlage führen daher lebensgefährliche Spannungen - auch bei ausgeschal-
tetem Hauptschalter. Unsachgemäßer Umgang mit diesem Automaten kann deshalb zu Tod oder
schwerer Körperverletzung sowie erheblichem Sachschaden führen. 3
WARNUNG
Lösen Sie niemals Druckluftleitungen, die unter Druck stehen. Es besteht Verletzungsgefahr! 3
