Betriebsanleitung SIPLACE S-27 HM 3 Technische Daten
Softwareversion SR.503.xx Ausgabe 07/2003 DE 3.5 Abmessungen und Gewicht des Automaten
81
3.5 Abmessungen und Gewicht des Automaten
3.5.1 Abmessungen des Automaten
3
Abb. 3.5 - 1 Abmessungen des Automaten in Millimeter
3.5.2 Technische Daten - Abmessungen, Gewicht
3
Länge 1587 mm inkl. Transportbändern
Breite 2641 mm inkl. Bügel
Höhe mit Warnleuchte 1980 mm Standardhöhe
2050 mm/2080 mm/2100 mm (SMEMA)
Bodenfreiheit 120 mm Standardhöhe
Gewicht Grundmodul 1500 kg
Gewicht voll ausgerüstet ca. 2000 kg
Zulässige Flächenbelastung Untergrund Min. 1000 kg/m²
Flächenbelastung der Montagefüße 4,42 kg/cm²
3 Technische Daten Betriebsanleitung SIPLACE S-27 HM
3.5 Abmessungen und Gewicht des Automaten Softwareversion SR.503.xxAusgabe 07/2003 DE
82
3.5.3 Schwerpunkt des Automaten
3
Abb. 3.5 - 2 Schwerpunkt des Automaten
X-Koordinate - 80 mm
Y-Koordinate 0 mm
Z-Koordinate 350 mm Höhe
T Leiterplattentransportrichtung
Diese Schwerpunktkoordinaten gelten für den Automaten bei einer LP-Transporthöhe von
830 mm.
Betriebsanleitung SIPLACE S-27 HM 3 Technische Daten
Softwareversion SR.503.xx Ausgabe 07/2003 DE 3.6 Bedienelemente
83
3.6 Bedienelemente
3.6.1 Übersicht
3

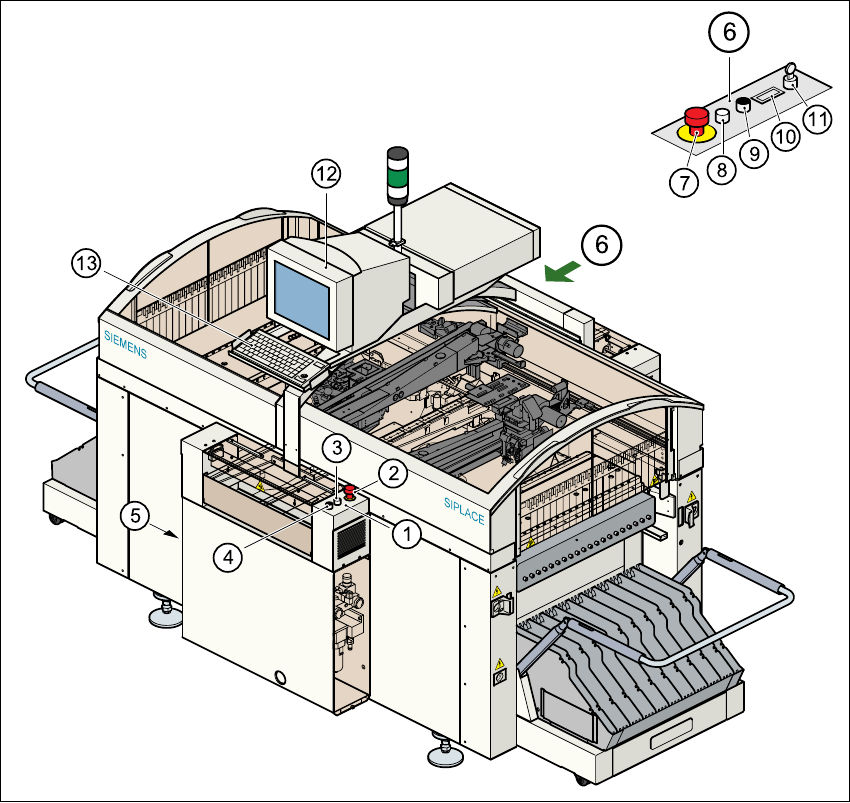

Abb. 3.6 - 1 Bedienelemente
(1) Bedienfeld, Eingabeseite (2) NOT-HALT-Taster
(3) Starttaster (weiß) (4) Halttaster (schwarz)
(5) Hauptschalter (6) Bedienfeld, Ausgabeseite
(7) NOT-HALT-Taster (8) Starttaster (weiß)
(9) Halttaster (schwarz) (10) Bauelementezähler
(11) Schlüsselschalter (12) Touchscreen-Bildschirm
(13) Tastatur mit Trackball 3
