3.7.3 Technische Daten der X-Achse
3
3.7.4 Aufbau der Y-Achse
Die Y-Achse besteht im wesentlichen aus folgenden Hauptbaugruppen:
– Y-Drehstrom-Servomotor
– Y-Zahnriemen
– Y-Führungssystem
– Y-Achsenmesssystem
Jede Y-Achse wird von einem Drehstrom-Servomotor angetrieben. Eine Anticrashschaltung
begrenzt die Verfahrwege der Portale gegeneinander.
3.7.5 Technische Daten der Y-Achse
3
Antrieb Drehstromservomotor/Zahnriemen
Max. Geschwindigkeit 2,5 m/sec.
Verfahrweg 620 mm
Wegmesssystem Linearer Metallmaßstab
Maßstabslänge 646 mm
Auflösung 1 µm
Antrieb Drehstrom-Servomotor / Zahnriemen
Max. Geschwindigkeit 2,5 m/sec.
Verfahrweg 942 mm
Wegmesssystem Lineare Metallmaßstäbe
Maßstabslänge 1002 mm
Auflösung 1 µm
3 Technische Daten Betriebsanleitung SIPLACE S-27 HM
3.8 Bestückköpfe Softwareversion SR.503.xxAusgabe 07/2003 DE
90
3.8 Bestückköpfe
3.8.1 12-Segment-Collect&Place-Kopf mit Standard-BE-Kamera
3

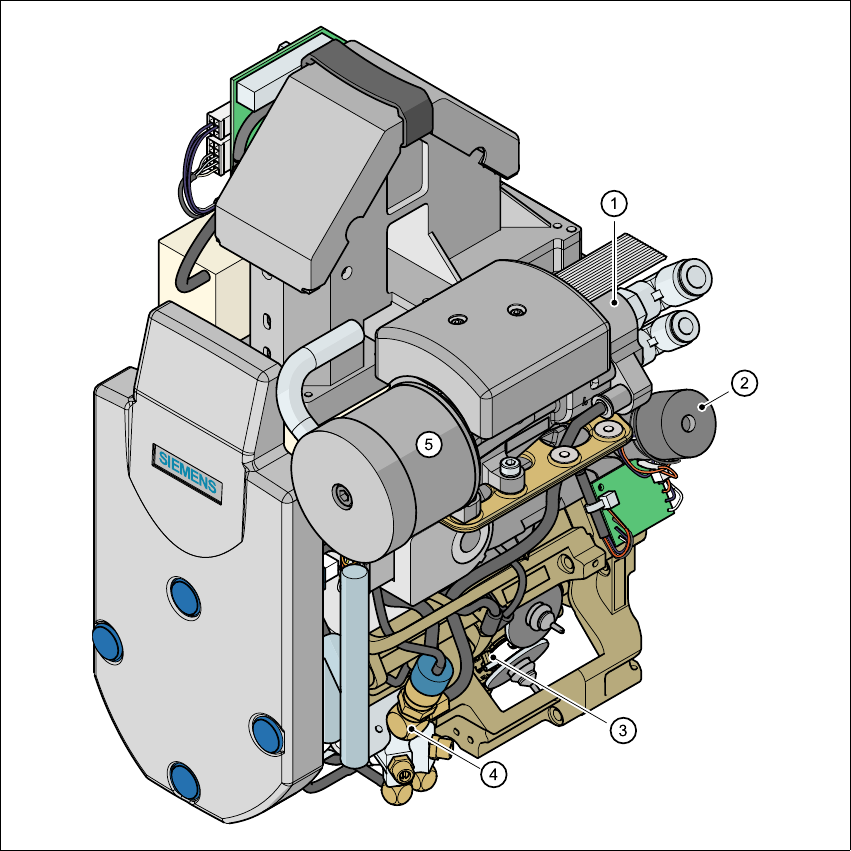

Abb. 3.8 - 1 12-Segment-Collect&Place-Kopf - Funktionsgruppen Teil 1
3
(1) Vakuumerzeuger
(2) Drehstation, DP-Achse
(3) Stern mit 12 Pinolen, DR-Achse
(4) Blasluftventil
(5) Schalldämpfer
Betriebsanleitung SIPLACE S-27 HM 3 Technische Daten
Softwareversion SR.503.xx Ausgabe 07/2003 DE 3.8 Bestückköpfe
91
3

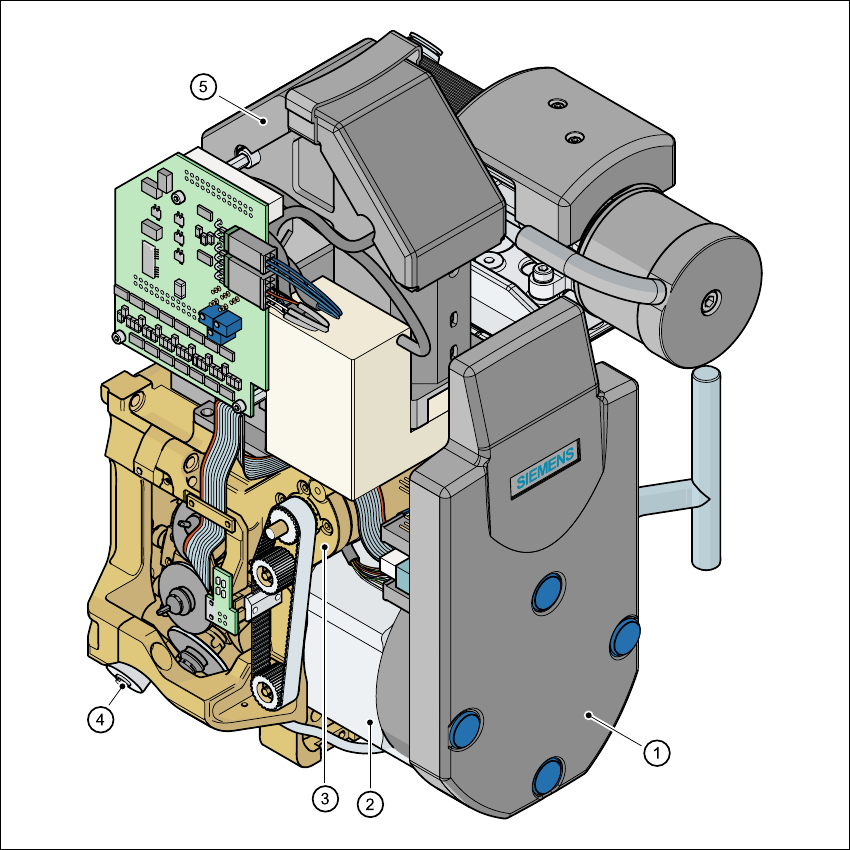

Abb. 3.8 - 2 12-Segment-Collect&Place-Kopf - Funktionsgruppen Teil 2
3
(1)Zwischenverteilerplatine (unter der Abdeckung)
(2)Sternantrieb - DR-Motor
(3)Z-Achsenmotor
(4)Ventilstellantrieb
(5)BE-Kamera 24 x 24
