3.8.2 6-Segment-Collect&Place-Kopf mit Standard-BE-Kamera
3

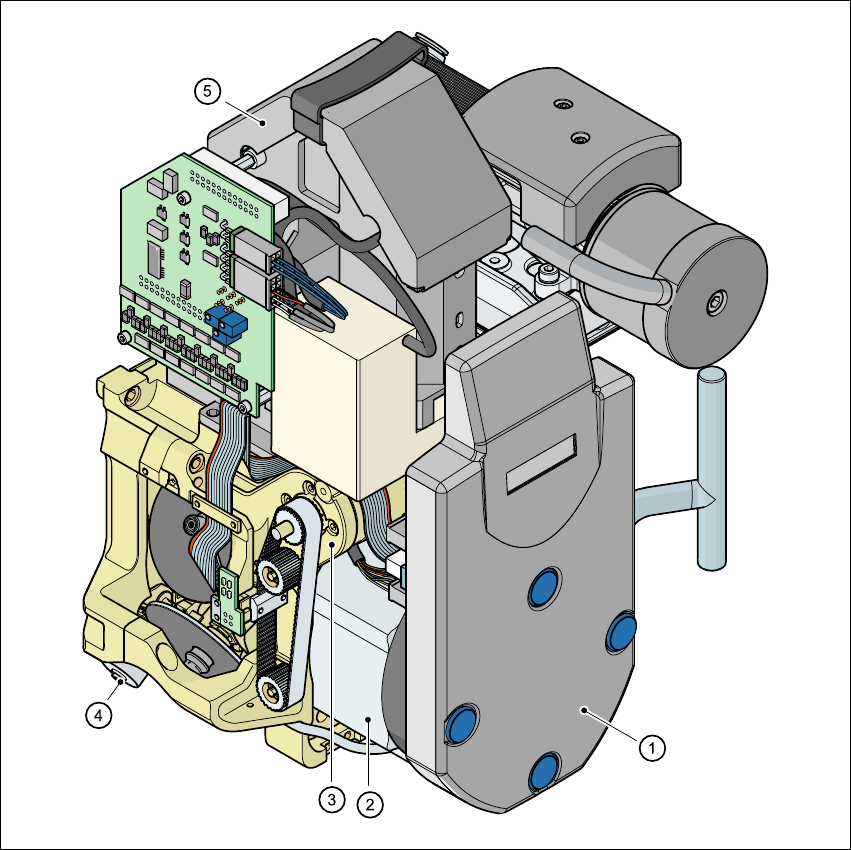

Abb. 3.8 - 3 6-Segment-Collect&Place-Kopf - Funktionsgruppen Teil 1
3
(1)Vakuumerzeuger
(2)Drehstation - DP-Achse
(3)Stern mit 6 Pinolen - DR-Achse
(4)Blasluftventil
(5)Schalldämpfer
3 Technische Daten Betriebsanleitung SIPLACE S-27 HM
3.8 Bestückköpfe Softwareversion SR.503.xxAusgabe 07/2003 DE
94
3

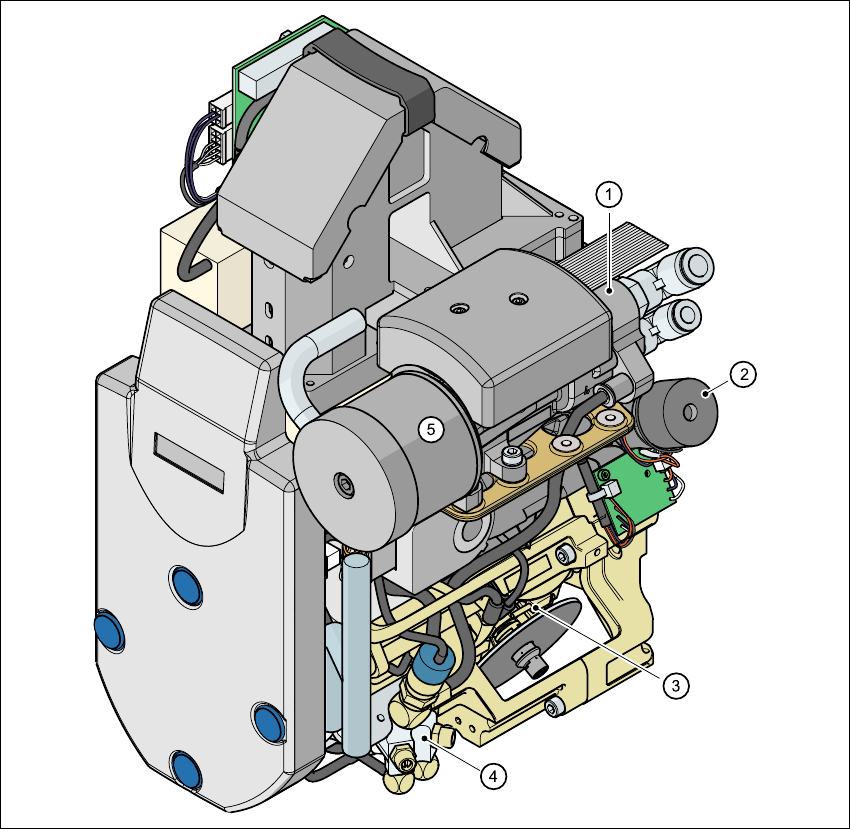

Abb. 3.8 - 4 6-Segment-Collect&Place-Kopf - Funktionsgruppen Teil 2
3
(1) Zwischenverteilerplatine, unter der Abdeckung
(2) Sternantrieb - DR-Motor
(3) Z-Achsenmotor
(4) Ventilstellantrieb
(5) BE-Kamera 39 x 39
Betriebsanleitung SIPLACE S-27 HM 3 Technische Daten
Softwareversion SR.503.xx Ausgabe 07/2003 DE 3.8 Bestückköpfe
95
3.8.2.1 Beschreibung
Die Funktionalität des 6-Segment-Collect&Place-Kopfes ist mit der des 12-Segment-
Collect&Place-Kopfes vergleichbar. Mit seinem Standard-BE-Visionmodul kann der 6-Segment-
Collect&Place-Kopf IC bis zu einer Kantenlänge von 32mm x 32mm genau und schnell bestü-
cken. Sein Einsatz ist optimal, wenn der Anteil von IC am Bestückprozess sehr hoch ist. Die
Zykluszeit des 6-Segment-Collect&Place-Kopfes ist abhängig von der Dimension und der Anzahl
der BE-Beinchen bzw. Bumps.
3.8.2.2 Technische Daten
3
Bauelementespektrum 0603 bis 32mm x 32mm
PLCC,SO, QFP, TSDP, SOT, MELF,
CHIP, IC, BGA
BE-Spezifikationen
Max. Höhe
Min. Beinchenraster
Min. Bump-Raster
Min. Ball-/Bump-Durchmesser
Min. Abmessungen
Max. Abmessungen
Max. Gewicht
8,5 mm (10,7 mm auf Anfrage)
0,5 mm
0,56 mm
0,32 mm
1,6 mm x 0,8 mm
32 mm x 32 mm
5 g
Programmierbare Aufsetzkraft 2,4 bis 5,0 N
Pipettentypen 8xx, 9xx
Max. Bestückleistung 8.750 BE/h
Winkelgenauigkeit ± 0,3° / 4 σ (Portal 1)
± 0,4° / 4 σ (Portal 2)
Bestückgenauigkeit ± 70 µm / 4 σ (Portal 1)
± 80 µm / 4 σ (Portal 2)
