Betriebsanleitung SIPLACE S-27 HM 3 Technische Daten
Softwareversion SR.503.xx Ausgabe 07/2003 DE 3.9 Visionmodule
97
3.9.2 BE-Kamera (24 x 24) am 12-Segment-Collect&Place-Kopf
3.9.2.1 Aufbau
3
Abb. 3.9 - 1 BE-Kamera (24 x 24) am 12-Segment-Collect&Place-Kopf
(1) BE-Kamera, Optik und Beleuchtung
(2) Kameraverstärker
(3) Beleuchtungssteuerung
3.9.2.2 Technische Daten
3
Max. BE-Maße 0,6 mm x 0,3 mm bis 18,7 mm x 18,7 mm
BE-Spektrum 0201 bis PLCC44
inkl. BGA, µBGA, Flip-Chip, TSOP, QFP
PLCC, SO bis SO32, DRAM
Min. Beinchenraster 0,5 mm
Min. Bump-Raster 0,35 mm
Min. Ball-/Bump-Durchmesser 0,2 mm
Gesichtsfeld 24 mm x 24 mm
Beleuchtungsart Auflicht (3 frei programmierbare Ebenen)
3 Technische Daten Betriebsanleitung SIPLACE S-27 HM
3.9 Visionmodule Softwareversion SR.503.xxAusgabe 07/2003 DE
98
3.9.3 BE-Kamera (39 x 39) am 6-Segment-Collect&Place-Kopf
3.9.3.1 Aufbau
3

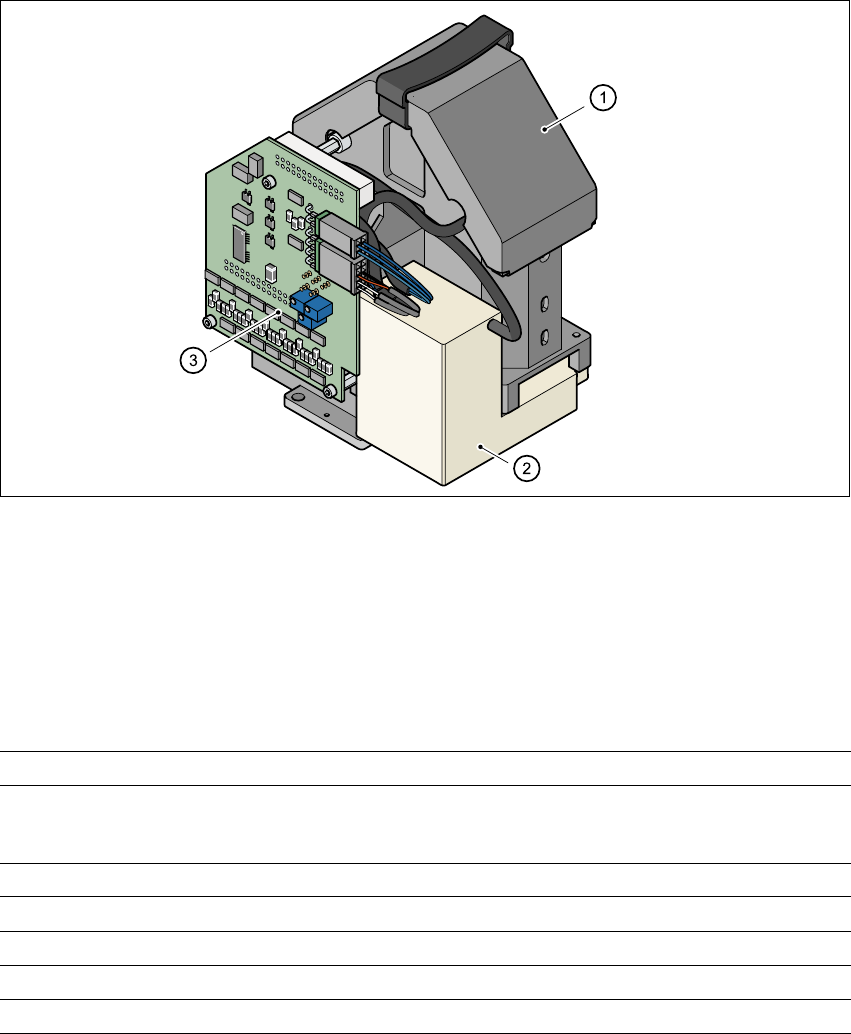

Abb. 3.9 - 2 BE-Kamera (39 x 39) am 6-Segment-Collect&Place-Kopf
(1) BE-Kamera, Optik und Beleuchtung
(2) Kameraverstärker
(3) Beleuchtungssteuerung
3.9.3.2 Technische Daten
3
BE-Maße 1,6 mm x 0,8 mm bis 32 mm x 32 mm
BE-Spektrum 0603 bis 32 mm x 32 mm
PLCC, SO, QFP, TSDP, SOT, MELF, CHIP, IC BGA
Min. Beinchenraster 0,5 mm
Min. Bump-Raster 0,56 mm
Min. Ball-/Bump-Raster 0,32 mm
Gesichtsfeld 39 mm x 39 mm
Beleuchtungsart Auflicht (drei frei programmierbare Ebenen)
Betriebsanleitung SIPLACE S-27 HM 3 Technische Daten
Softwareversion SR.503.xx Ausgabe 07/2003 DE 3.9 Visionmodule
99
3.9.4 LP-Kamera, Standard (Typ 5) 27
3.9.4.1 Aufbau
3
Abb. 3.9 - 3 LP-Kamera, Standard (Typ 5) 27
(1) LP-Kamera, Optik und Beleuchtung
(2) Kameraverstärker
3.9.4.2 Technische Daten - LP-Kamera, Standard (Typ 5) 27
3
3
Passmarken Bis zu 3 pro Bestückprogramm
Bibliotheksspeicher Bis zu 255 Passmarkentypen - Systempassmarken ≥ 249
Bildverarbeitung Geometric Alignment
Beleuchtungsart Auflicht
Erkennungszeit pro Marke/Inkpunkt 0,4 s
Gesichtsfeld 5,7 mm x 5,7 mm
