00193974-01 - 第27页
预防性维护 HF 系列 维护 2004 年 3 月中文版 6 每周维护 27 清空 8 mm S 供料器上的元件抽屉或平板 6 : 拔出 8 mm S 供料器，并将其提 升移出元件料台。 6 a 用刷子或吸尘器清除转换料台上 的松散元件。 s 清空 2x8mm S 传送导轨 （如果有）的元件抽屉。 d 打开 3x8 mm S 传送导轨 （如果存在）的平板，并清 除元件。 f 擦拭供料器底座，清除所有脏物 。 6 g 剪断供料器中突出来的…
维护 预防性维护 HF 系列
6 每周维护 2004 年 3 月中文版
26
. 6
预防性维护 HF 系列 维护
2004 年 3 月中文版 6 每周维护
27

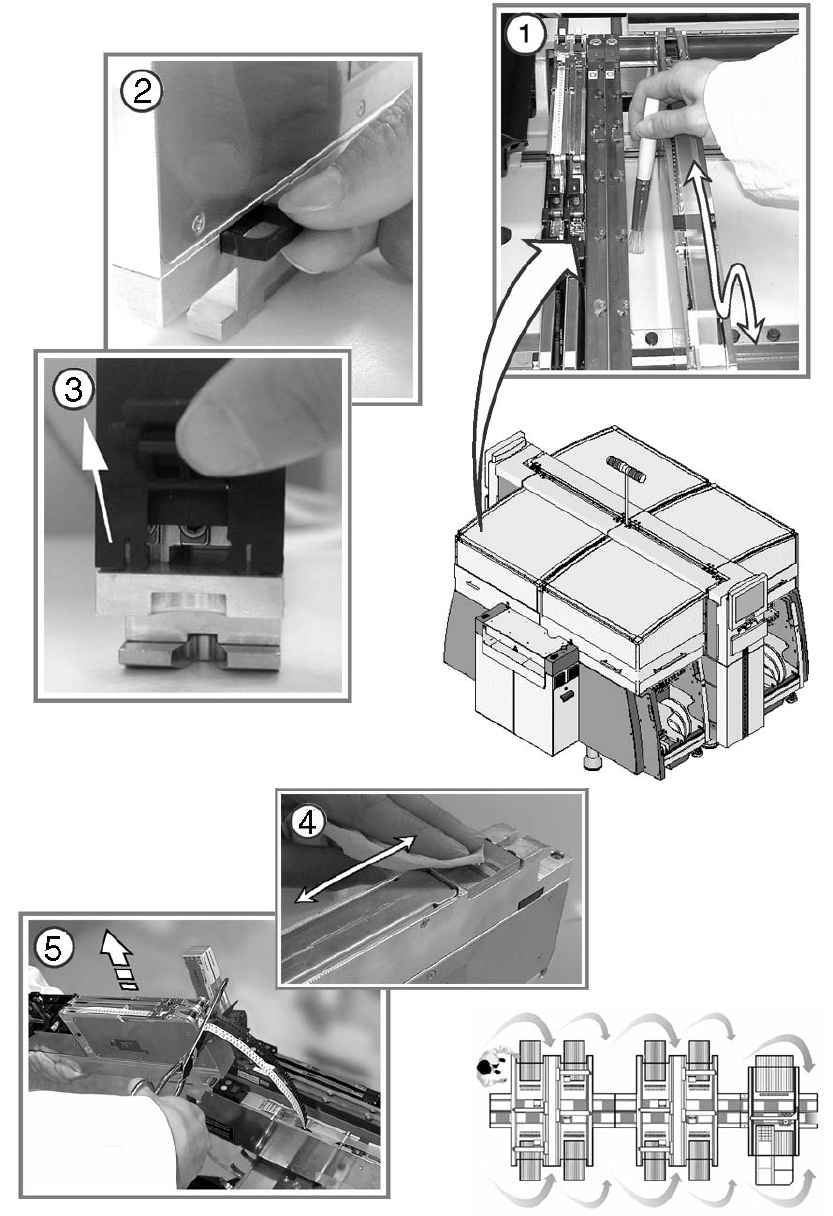

清空 8 mm S 供料器上的元件抽屉或平板 6
: 拔出 8 mm S 供料器，并将其提升移出元件料台。
6
a 用刷子或吸尘器清除转换料台上的松散元件。
s 清空 2x8mm S 传送导轨 （如果有）的元件抽屉。
d 打开 3x8 mm S 传送导轨 （如果存在）的平板，并清除元件。
f 擦拭供料器底座，清除所有脏物。
6
g 剪断供料器中突出来的废料带。
: 把供料器放回到原来 （正确的）槽中。
6
确保供料器牢固地置于元件料台中正确的位置上。 6
6
6
6
: 关闭保护罩。
: 在每个贴片区域中重复这些过程。
6
6
维护 预防性维护 HF 系列
7 每月维护 2004 年 3 月中文版
28
7 每月维护
7
