00193974-01 - 第39页
预防性维护 HF 系列 维护 2004 年 3 月中文版 8 2 个月维护 39 检查和 / 更换进气过滤器 8 a 拧下进气过滤器上的翼形螺钉， 卸下过滤器。 : 如果很脏，就更换过滤器 。 8 : 小心地将压缩空气供给装 置推回贴片机内。 8 小心，不要挤压任何电缆或软管 。 8 8 8 : 关闭压缩空气供给的盖板 阀。 : 然后再次打开压缩空气主 阀。 8 8 检查或更换消声器 8 s 松开用于固定收集贴片头消声器 的螺丝。 d …
维护 预防性维护 HF 系列
8 2 个月维护 2004 年 3 月中文版
38
8
预防性维护 HF 系列 维护
2004 年 3 月中文版 8 2 个月维护
39

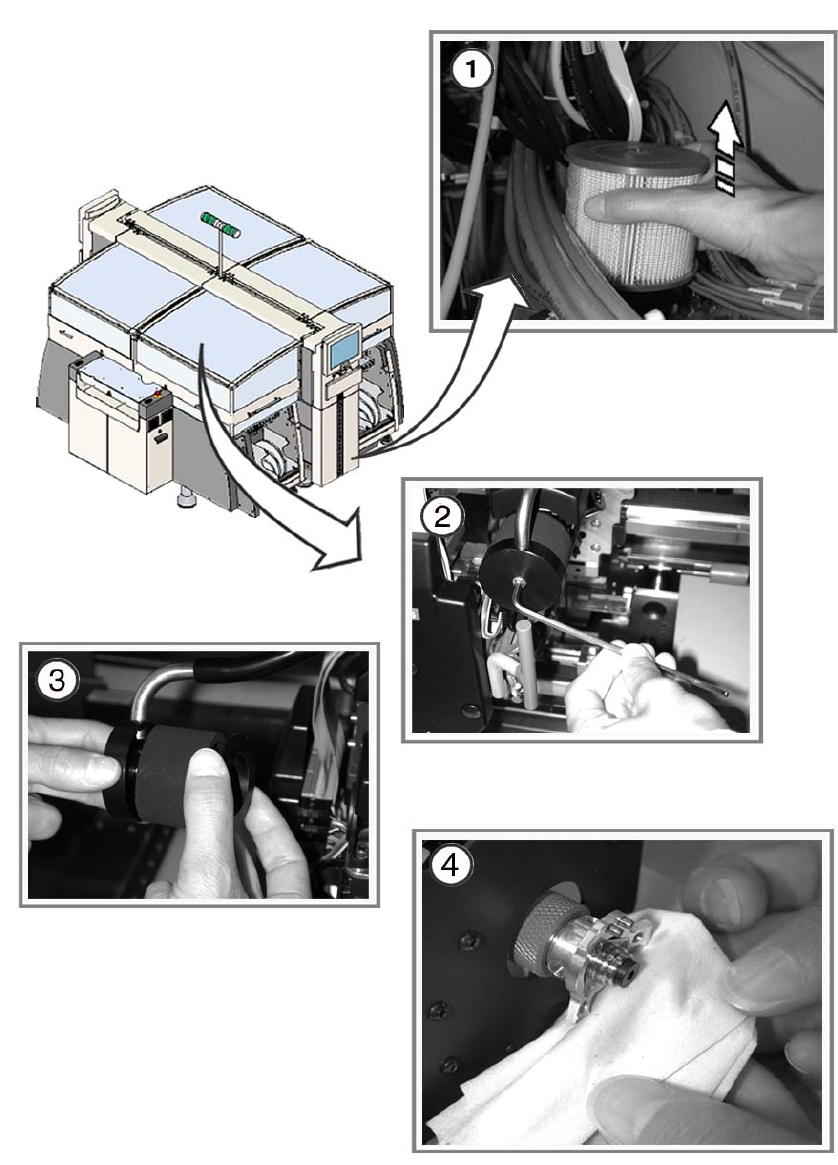

检查和 / 更换进气过滤器 8
a 拧下进气过滤器上的翼形螺钉，卸下过滤器。
: 如果很脏，就更换过滤器。
8
: 小心地将压缩空气供给装置推回贴片机内。
8
小心，不要挤压任何电缆或软管。 8
8
8
: 关闭压缩空气供给的盖板阀。
: 然后再次打开压缩空气主阀。
8
8
检查或更换消声器 8
s 松开用于固定收集贴片头消声器的螺丝。
d 检查消声器是否弄脏。
如果已褪色，换用新过滤器，并按相反顺序安装。
8
8
清洁双贴片头的段位器光栅盘和吸嘴座 8
f Teflon 喷剂少量喷洒无纺布，然后用这块无纺布清洁段位器光栅盘和吸嘴座。
: 小心吹气通过吸嘴。
8
8
8
8
8
8
维护 预防性维护 HF 系列
8 2 个月维护 2004 年 3 月中文版
40
8
