00193974-01 - 第76页
维护 预防性维护 HF 系列 10 每年维护 2004 年 3 月中文版 76 10
预防性维护 HF 系列 维护
2004 年 3 月中文版 10 每年维护
75
检查废料带切割器 10
卸载料车： 10
10
使用头部的手柄 （不是末端的缓冲器）小心轻推悬臂。 10
10
: 把悬臂移到贴片区域上方，使其停在工作区域外。
a 按下两个用于料车升降机制阀的按钮。
按住这两个按钮直至元件供料器料台松开。
s 拉出料车的手柄，将其转到里面。
: 从贴片机中取出料车。
: 在每个位置上重复这些过程。
: 在主开关处关闭贴片机。
d 拆下废料带斜槽。
10
10
切勿碰到切割边缘。只进行目检。 10
10
f 检查切割边缘是否切割正确。
如果切割表面有任何凹凸不平之处，更换切割边缘。
联系您的地区 SIPLACE 维护中心。
: 安装废料带斜槽。
: 在每个位置上重复这些过程。
: 开启贴片机上的主开关。
10
在指定时间内，每个元件准备贴片机旁只能有一个人。
这是为了确保操作员和第二个人的安全。
拉动料车时双手操作，因此，只有一个人能够得到可靠的保护。 10
g 再次将料车装入贴片机。
按下两个按钮装载料车 （双手操作）。
: 在每个位置上重复这些过程。
维护 预防性维护 HF 系列
10 每年维护 2004 年 3 月中文版
76
10
预防性维护 HF 系列 维护
2004 年 3 月中文版 10 每年维护
77
润滑 X 和 Y 轴的线性导轨 10
10

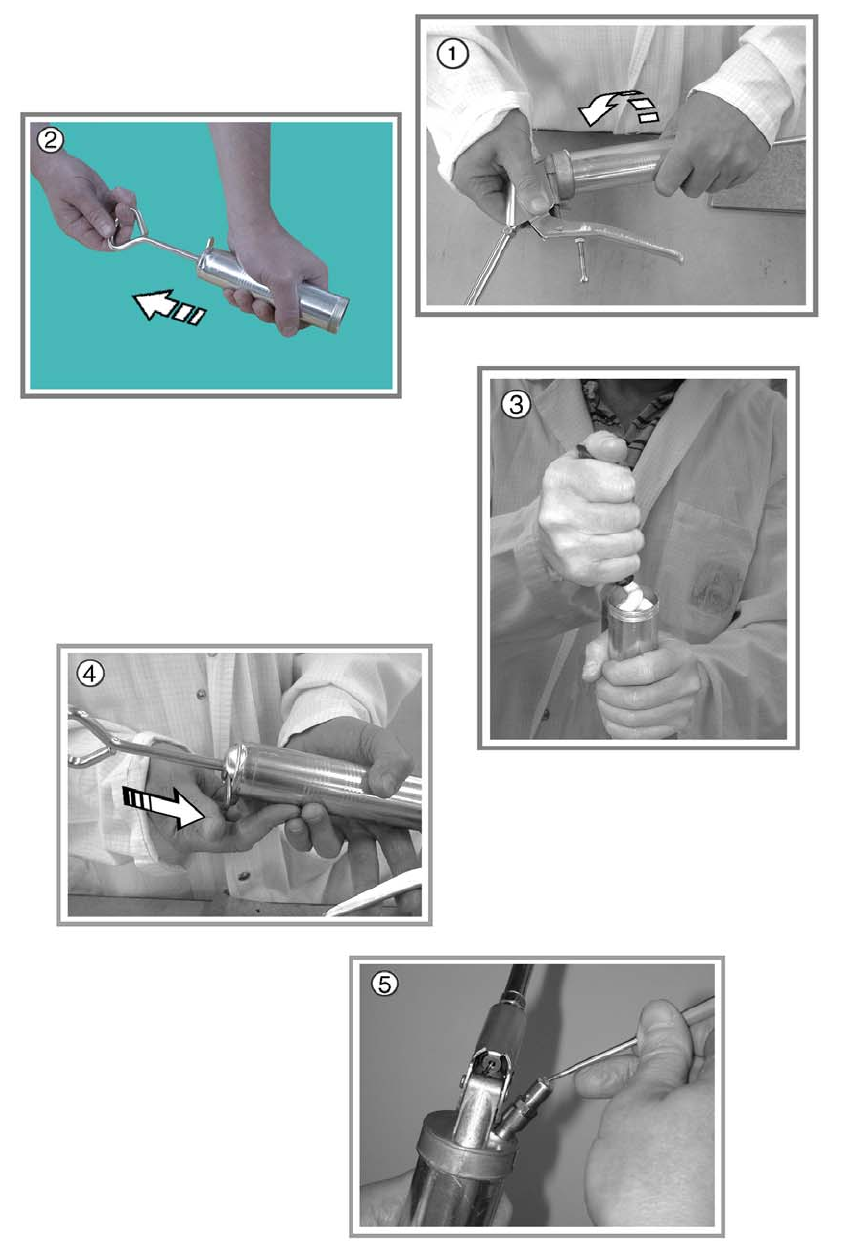

a 逆时针旋转黄油枪，将其打开。
10
s 拉回黄油枪柱塞，
必须锁定入位。
10
d 用 Kl 焍 erplex BEM 34-132 润滑脂填充黄油枪。
10
用润滑脂填充黄油枪。 10
10
10
: 顺时针旋转黄油枪，将其关闭。
10
f 解开锁
弹力将柱塞向前移。
10
g 推回通风螺钉上的圆球，为黄油枪留出润滑通道。
10
润滑每台贴片机后，为黄油枪留出润滑通道。 10
10
10
: 按下触发器，直到润滑脂出现。
黄油枪已准备就绪，可以使用。
