程式制作流程
程式制作前：PCB（Size，Model）；原始 cad 数据（包含：X，Y，θ，位号，料号）

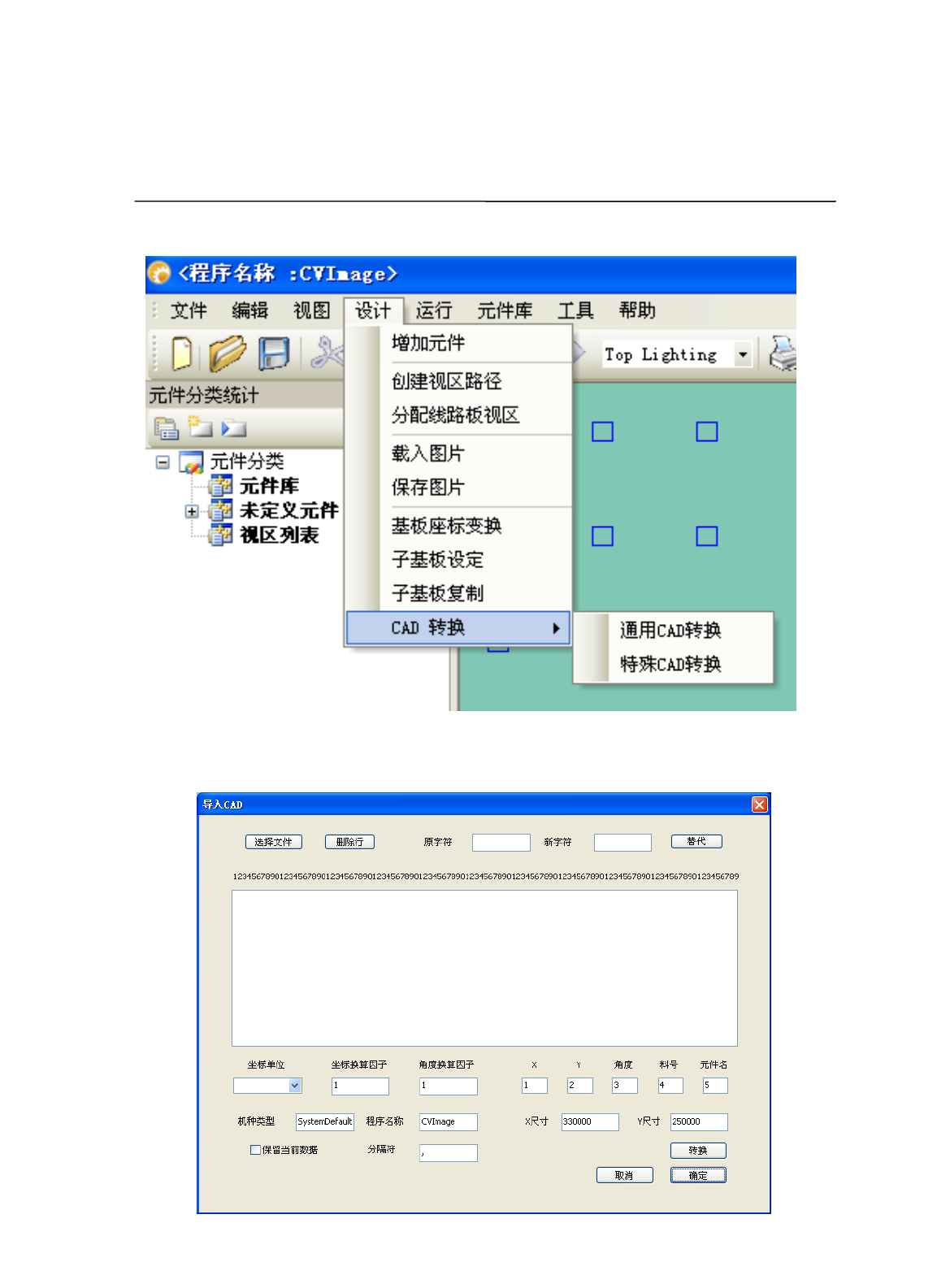

1， CAD 数据导入流程：
2， 按照工厂提供的数据可选择通用和特殊两种方式进行转换
A 通用方式转换操作流程
（1） 通用 CAD 数据导入窗口
（2） 选择文件（文件格式：*.txt;*.csv）
（3） 读取数据后整理数据
a 用删除行 将不必要的行删除
b 原字符（格式里不需要的字符“ " ”）替代 成新字符“ 空格 ”
（4） JUTZE 软件中采用 um 作基准单位，所以转换前需要确认
a) 导入 CAD 数据采用的是英制或是公制
b) X/Y 坐标换算因子是否一致（单位是否同为 um）
（5） 确认导入数据 X/Y/角度/料号/元件位号 在数据中的所在列
（6） 输入机种类型和程序名称，确认 PCB 尺寸及分隔符后点转换按钮
（7）确定完成数据导入结束
B 特殊方式转换操作流程
（1）特殊 CAD 数据（贴片机器程序）导入窗口
