XIA-MD1000操作手册(算法详解 - 第29页

（ 6 ） 基准点（ m ar k ）：选择 MarkSearch 算法 参数设定步骤 ○ 1 m ark 原始图示 和调试的参数 种类（亮度 / 彩 度） ○ 2 m a rk 特征一：亮 度值 60 （实 际检测过程 中需 少许调试 ） ○ 3 m ark 的尺寸设 定： 1000 和 颜色样本抽 取：红色

100%1 / 49
（3） 新增加一个窗口，选择相关的检查类型，如 mark：选 BoardSearch
（注意：Area 类型系统默认不作检查）
（4） 将检查窗口调整到适当的尺寸，在图像中或是在检查窗口列表中激活
窗口，拉动检查窗口调整尺寸（建议 mark 窗口尺寸大小：4000*4000）
（5） 在检查窗口列表中激活需要进行选择算法的窗口，检测算法栏选择

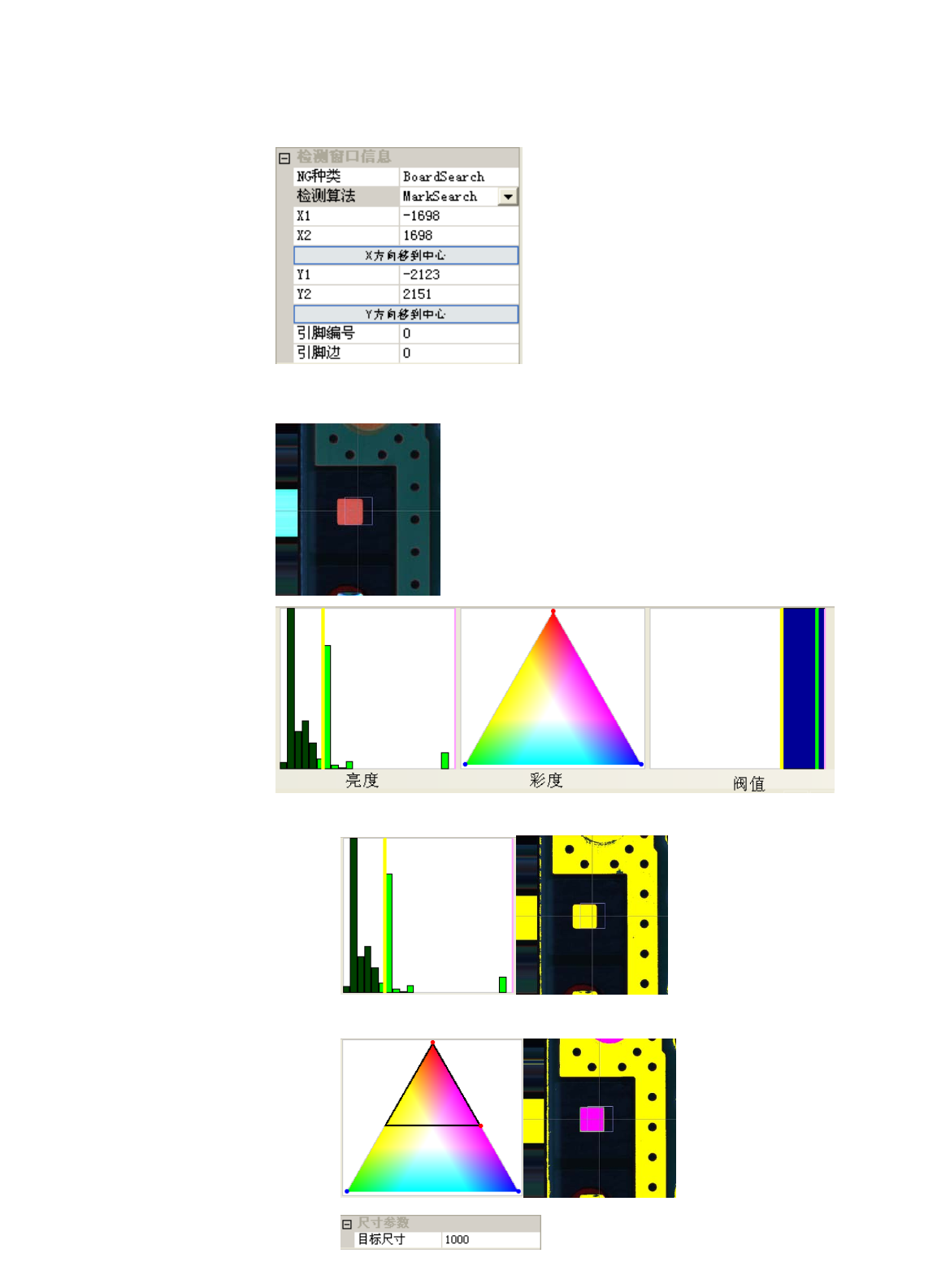

（6） 基准点（mark）：选择 MarkSearch 算法
参数设定步骤
○
1
mark 原始图示和调试的参数种类（亮度/彩度）
○
2
mark 特征一：亮度值 60（实际检测过程中需少许调试）
○
3
mark 的尺寸设定：1000 和 颜色样本抽取：红色
○
4
允许接受判定参数
（
满足亮度>60;彩度 R173~76，G173~0，B173~0；阀值 100~75）
检查结果：89
10， 通用资料库之 Chip 元件制作步骤
（1） Chip 元件制作步骤；新数据原始状态如下图示
（2） 选取元件类型（电阻，电容，晶体管，电感，排容/阻，集成电路，BGA，
连接器，MARK，BAD Mark）
