当零件本体尺寸大于相机能获取图片的最大尺寸时需要将单个零 件分解成几个零件进 行检查。 （ FOV ： 相机获取单张图 片尺寸受分 辨率的影响） ；上图中零件尺寸 超出相机抓取单 张图片的尺寸 （ 2 ） 主元件库 先拖动 ca d 窗口到本体大小 --- 激活大零件点 鼠标右键 --- 创建子元 件 （弹出一个对话框： 设定 X /Y 方向子元件 的数量， 图示为 Q FP 零件需将顶边和底边 及左右两边全部勾 选上）
短路 针对 chip 元件出现此种状况主要是由于元件设计的过于密集；
通常状况短路在 chip 元件中不作检测。

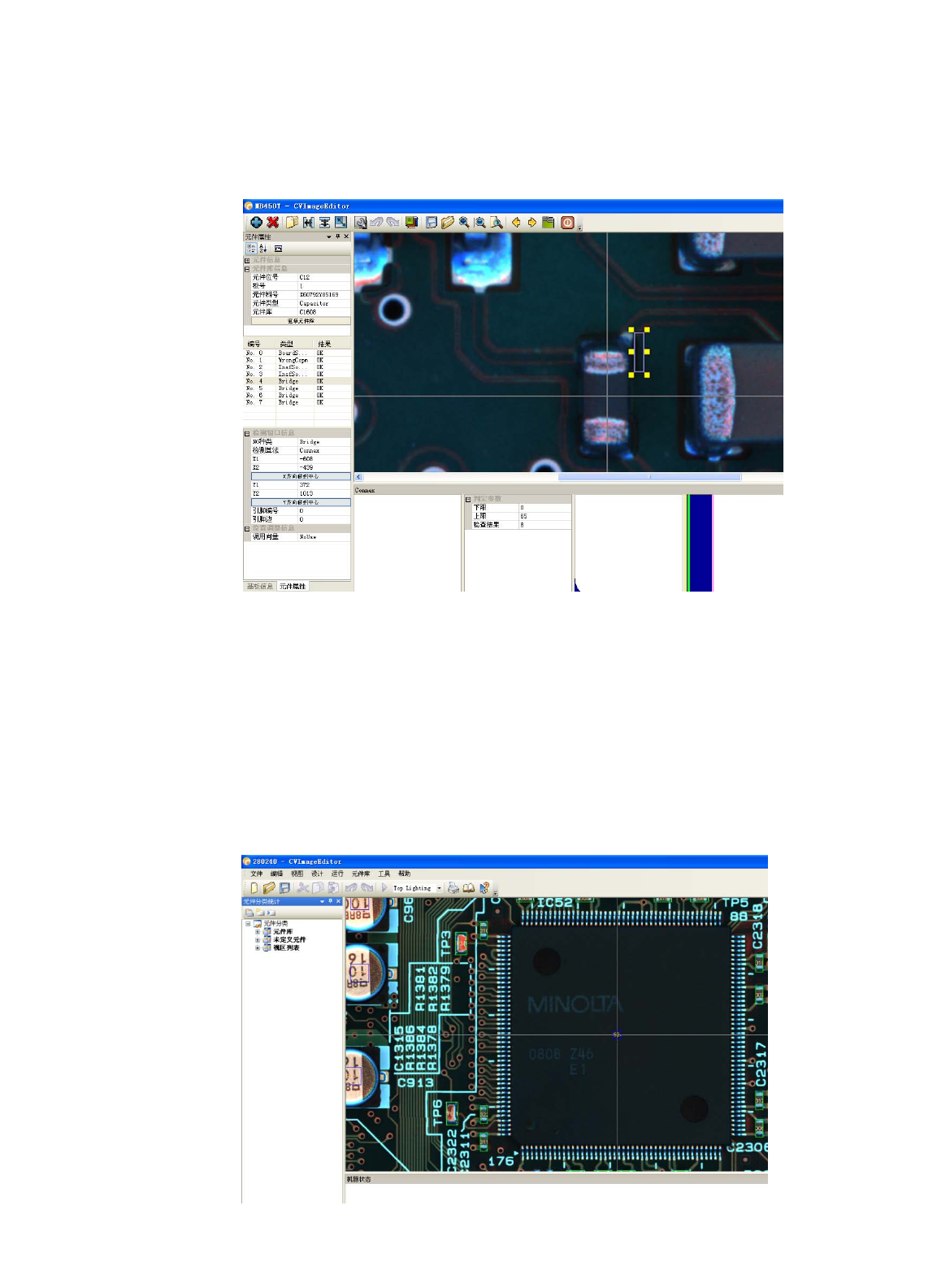

新增加窗口---选择 NG 种 类（ Bridge）---调整窗口大小（实际发生短路情
形在电极两端）---选择算法（Connex）---设定判定阀值（通常上限：６
０－７０；下限：０）---激活窗口列表中第四步，作Ｘ方向／Ｙ方向／对
角复制。
电容侧立状况发生在Ｗ≠Ｔ或是两者差异比较大的情况；
W>2T 或是 T>2W 情况需要设定检查项目
差异大时用 ContoursFind 算法,本体误差容许值设定 10%完全可以查出
11， 通用资料库之ＩＣ元件制作步骤

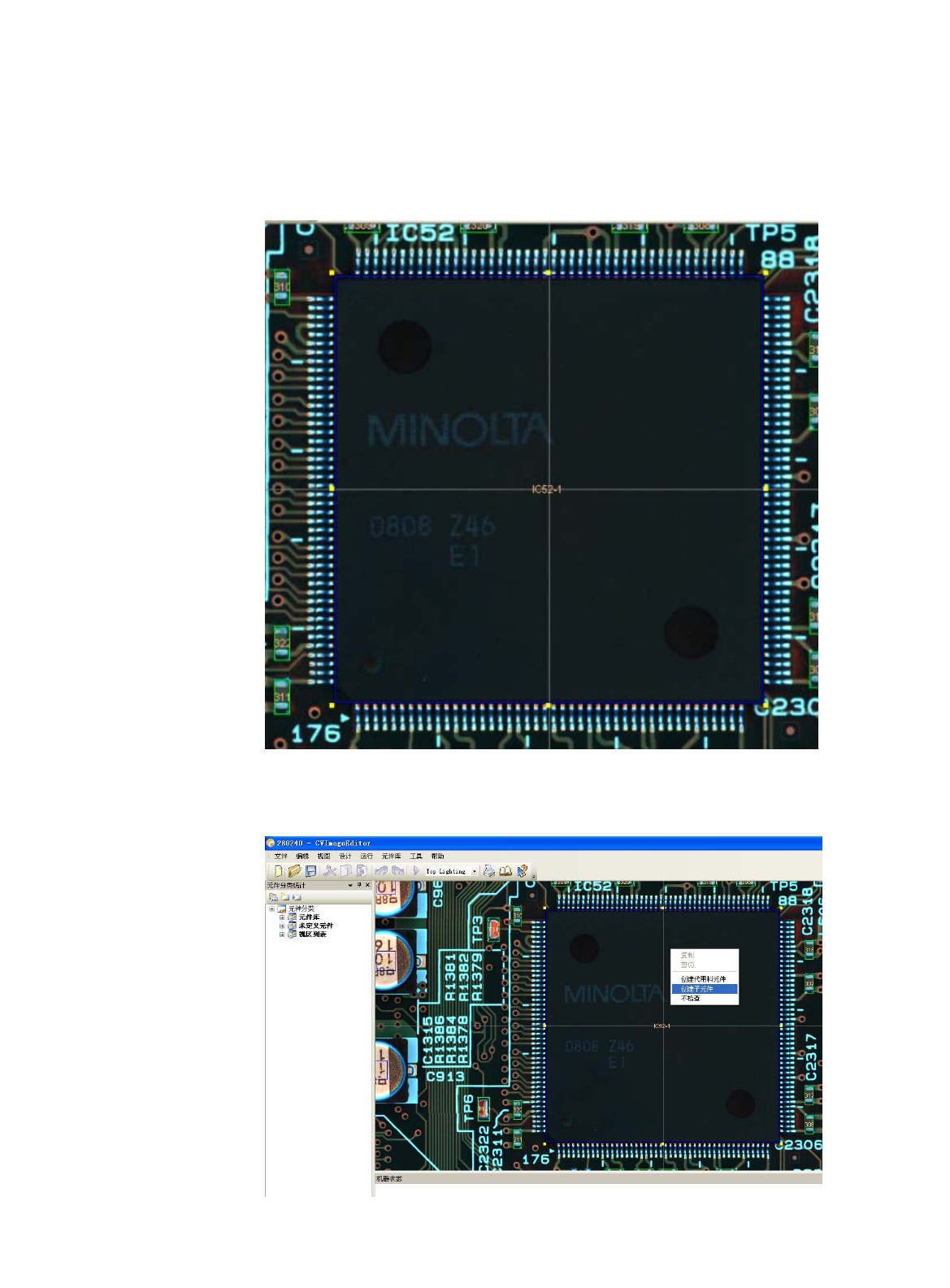

（1） JUTZE AOI 采用点阵式相机获取图片，为了显示直观引入全版图。
当零件本体尺寸大于相机能获取图片的最大尺寸时需要将单个零
件分解成几个零件进行检查。（FOV：相机获取单张图片尺寸受分
辨率的影响）；上图中零件尺寸超出相机抓取单张图片的尺寸
（2） 主元件库

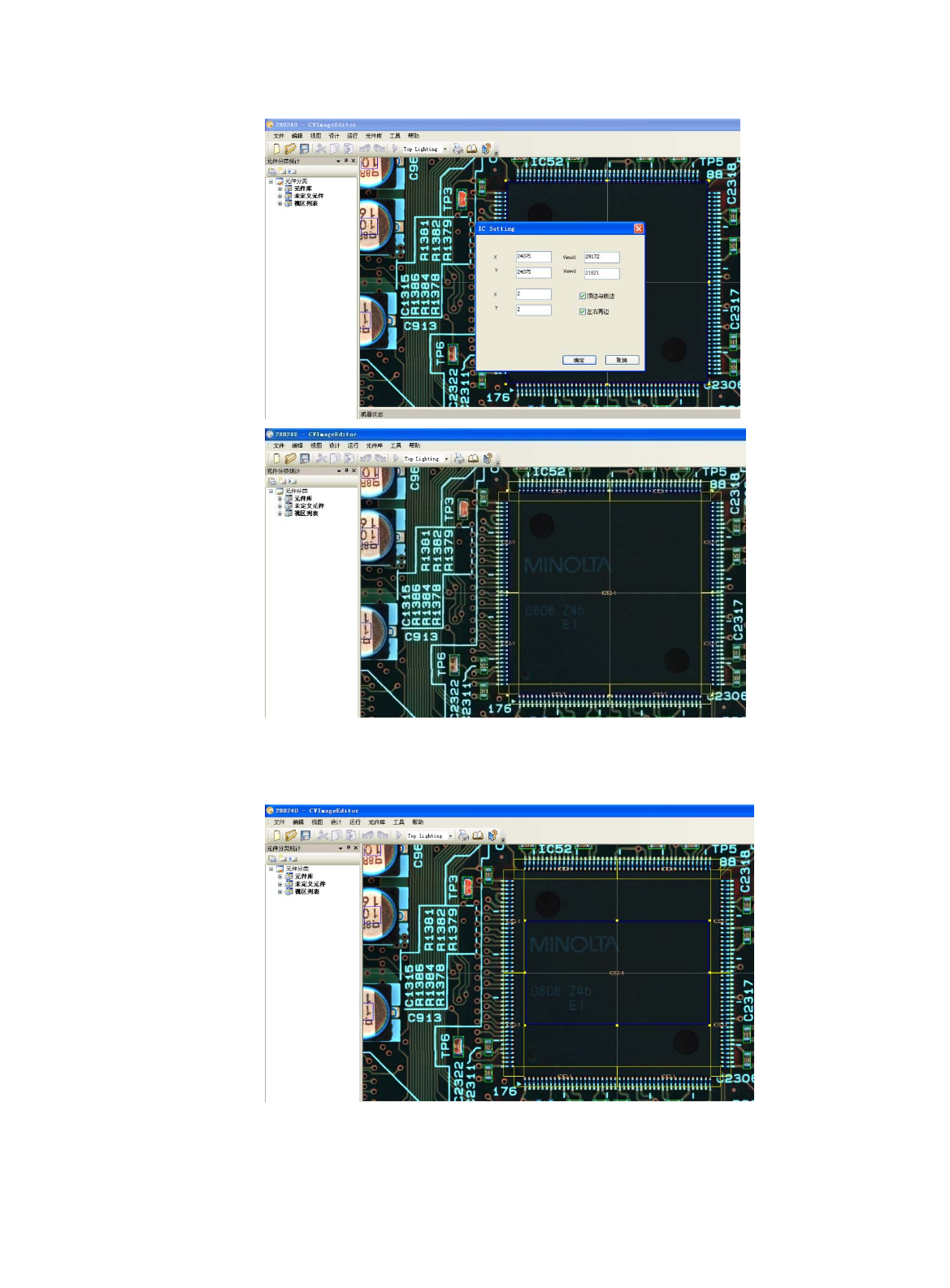

先拖动 cad 窗口到本体大小---激活大零件点鼠标右键---创建子元
件（弹出一个对话框：设定 X/Y 方向子元件的数量，图示为 QFP
零件需将顶边和底边及左右两边全部勾选上）
再次拖动 cad 窗口到小于一个相机的尺寸大小---在激活大零件后
双击鼠标左键进入本体元件库编辑窗口---单个激活子元件逐个进
行库编辑（子元件库名跟随主元件）
主元件 需要进行检查的项目：漏件，偏移，错件（反向）
（3） 漏件 是个定性的检查项目，没有量化问题（设定方法和 Chip 元件
一致）
