XIA-MD1000操作手册(算法详解 - 第39页
（ 5 ） 错件 采用的算 法主要有 OCR 和 Im ag eM atch 新增窗口 --- 选择 N G 种 类（ Wr ongC o mp ） --- 选择算法 （ OCR ） --- 调整窗口大小并放置在适当的位置 --- 抽取窗口内的亮度和彩度 --- 设定判定阀值 （本案： 抽取字符 0808 ； 标准字符设定 ： 0808 ，字 符满足个数上限： 4 ， 下限： 1-4 之间选择） 新增窗口 --- 选择 NG 种 类（ …
新增加窗口—选择元件类型（QFP）---量取本体尺寸定义元件库
名称，集成电路（SOP/QFP/SOJ。。。）我们通常取 U 代表类型---
本案元件库名：U240240P176V*（本版：视实际情况添加）---选
择 NG 种类（missing 漏件）---选择算法（Scale）---拖动窗口大
小及放置最合适位置（依照零件漏失后窗口所在位置进行抽取的
亮度和彩度反差最大）---抽取窗口内本体的亮度和彩度---设定判
定阀值
（4） 偏移 是可以量化的一个检查项目，
新增窗口---选择 NG 种类（Shift）---选择算法（Scale）---调整窗
口大小并放置在适当的位置---抽取窗口内的亮度和彩度---设定判
定阀值---激活窗口列表中 Shift 窗口作 X/Y/对角复制
（5） 错件 采用的算法主要有 OCR 和 ImageMatch

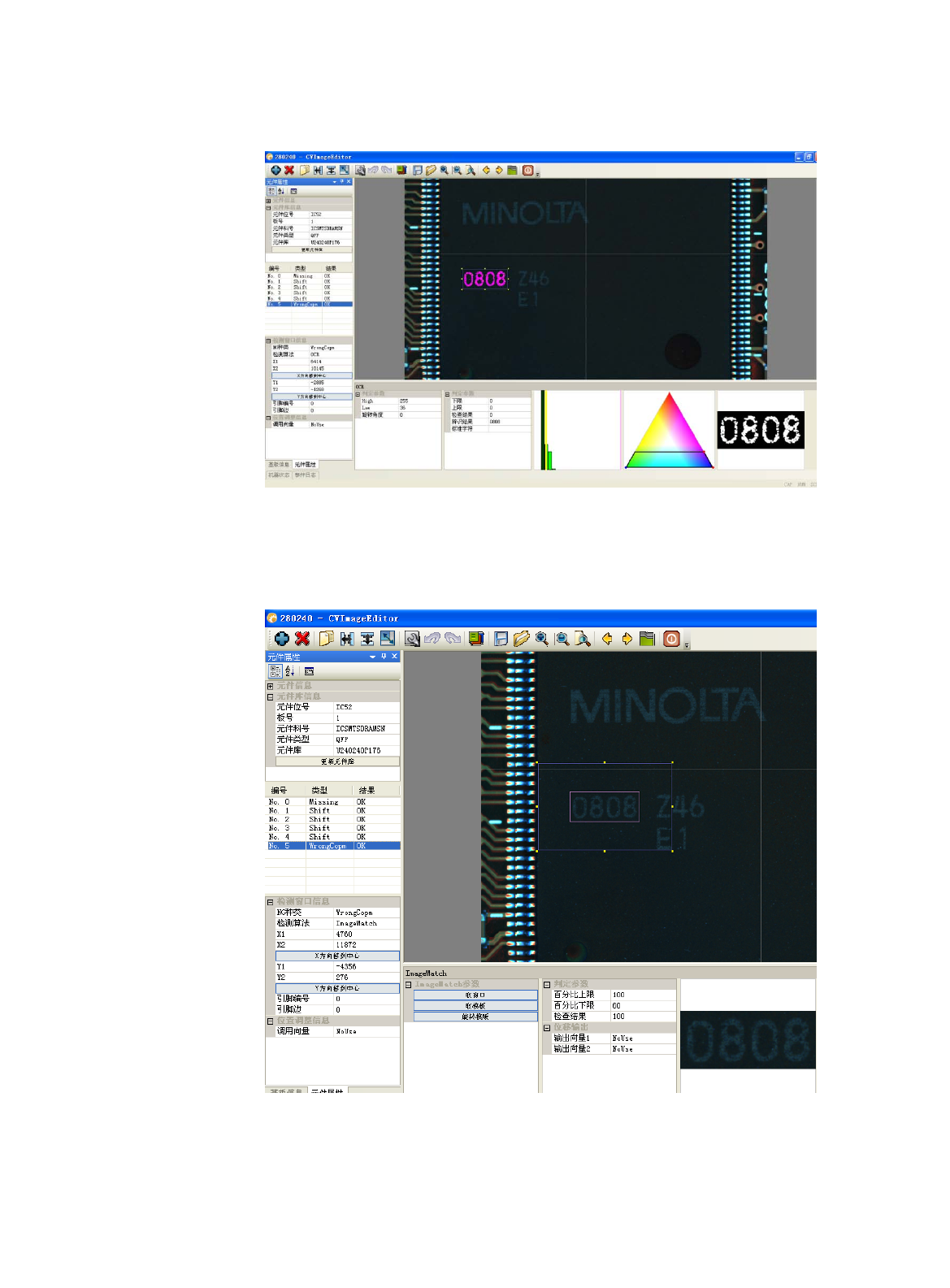

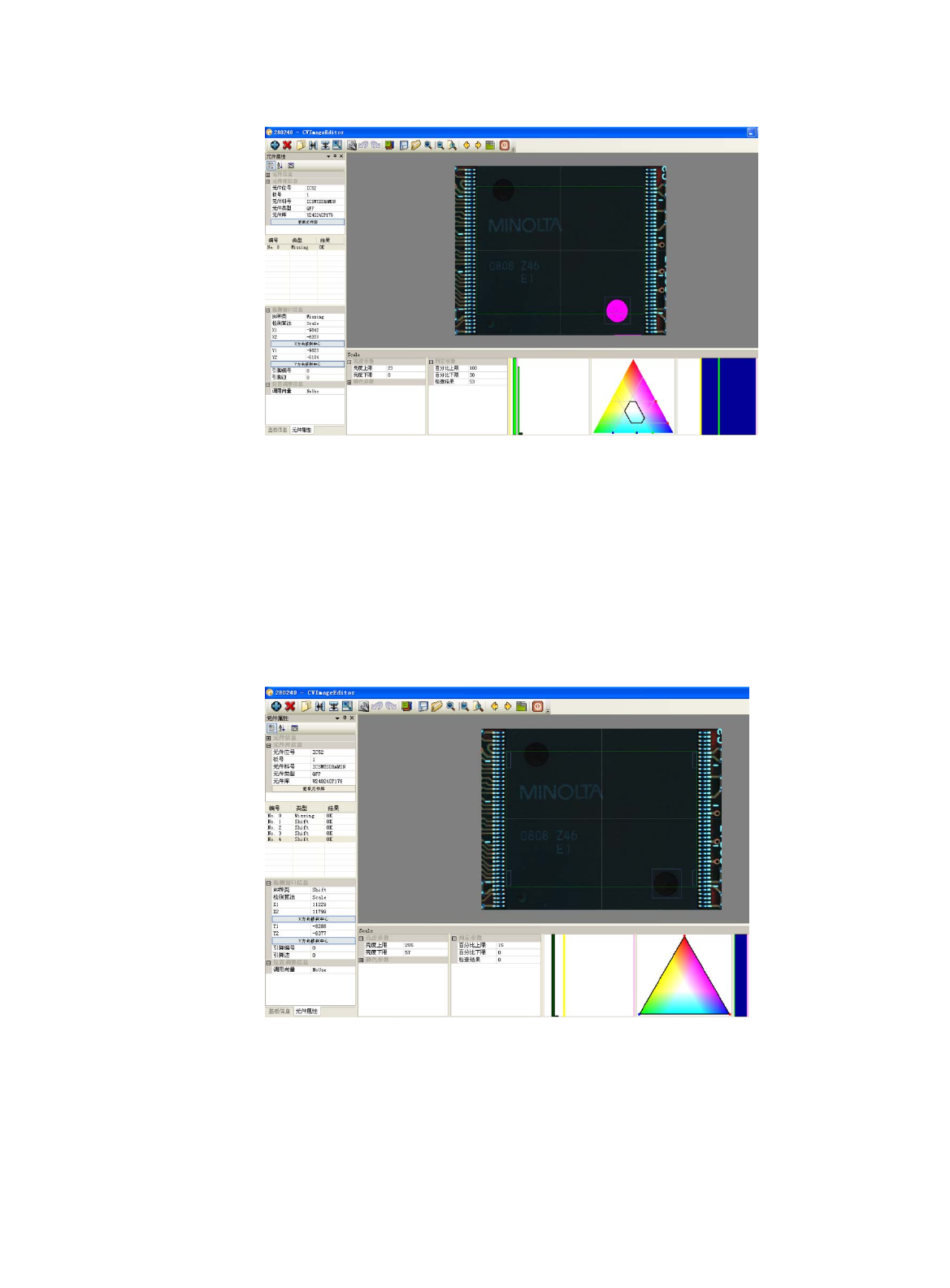

新增窗口---选择 NG 种类（WrongComp）---选择算法（OCR）---
调整窗口大小并放置在适当的位置---抽取窗口内的亮度和彩度---
设定判定阀值（本案：抽取字符 0808；标准字符设定：0808，字
符满足个数上限：4，下限：1-4 之间选择）
新增窗口---选择 NG 种 类（ WrongComp）---选择算法（ImageMatch）
---调整窗口大小并放置在适当的位置---取窗口（将取下图片作为
模板）---再次拖动窗口大小（设定 ImageMatch 搜寻范围）---设定
判定阀值 ImageMatch：最大的特点是不需抽取任何元素

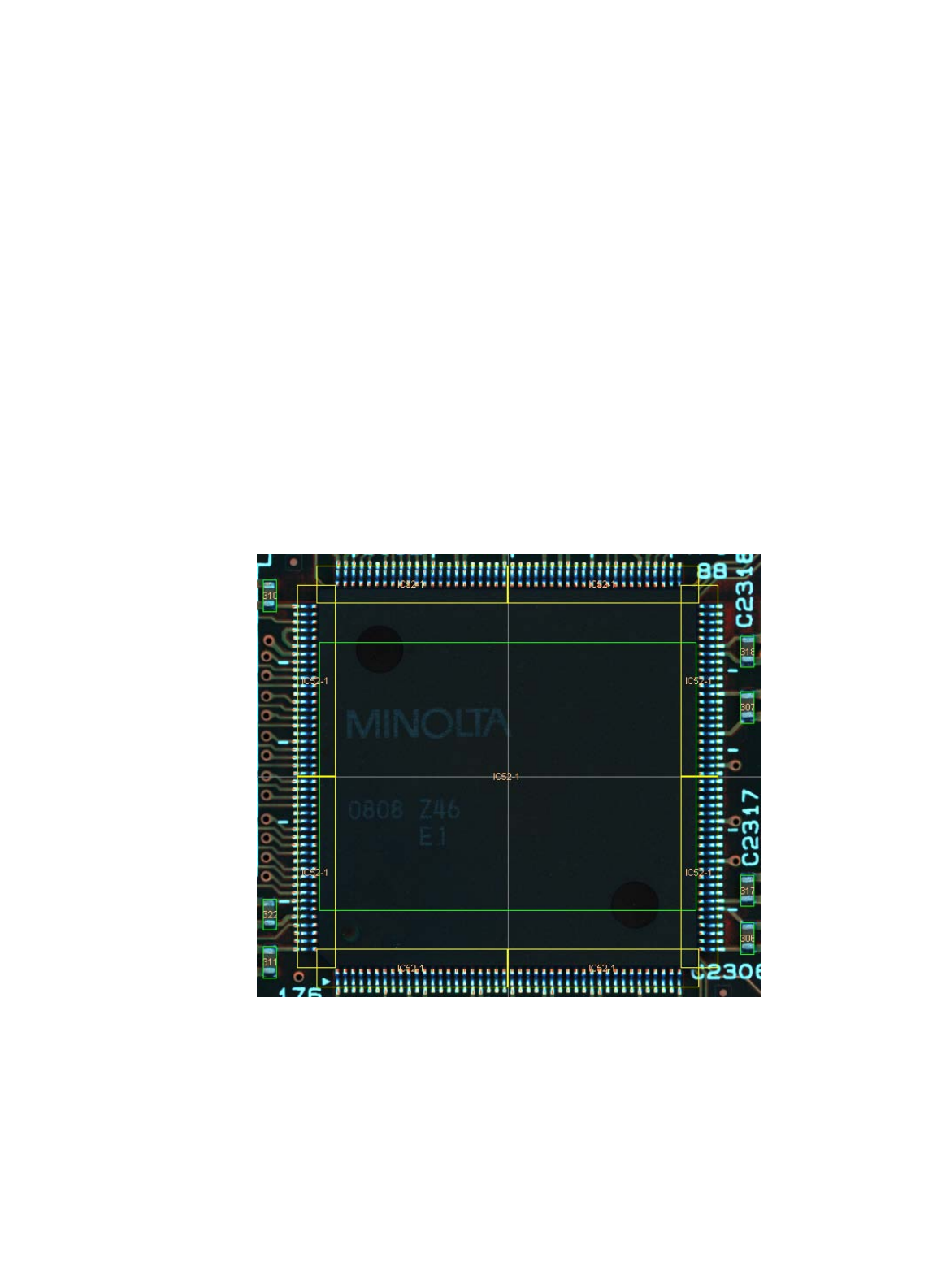

（6） 子元件库
引入两个概念：引脚边和引脚编号
主元件显示：绿色窗口，子元件显示：黄色窗口。
子元件 针对元件的引脚作检查项目 以虚焊（空焊）锡少 短路 翘脚
脚弯曲 引脚错位
（7） 激活 1 边的左边子元件后双击鼠标左键，进入库编辑窗口
