机器外观介绍 前方 1) 风扇 2) 紧急按钮 3) 启动按钮 4) 空气开关 5) 主电源开关 6) 安全传感器 7) 8) 9) 10) 11 ） (1 ) 风扇 (2 ) 紧急按钮 (3 ) 启动按钮 (4 ) 空气开关 (5 ) 主电源开关 (6 ) 安全传感器
机器介绍
XIA-MD1000 是一台基板外观缺陷高速检查仪。机
器通过使用 CCD 成像技术，结合 LED 照明系统对组
装基板进行检测。能够判断元件的缺失、反向、翻转、
偏移、焊锡不良等缺陷。
易用性
机器采用 Microsoft Windows XP 操作系统。强劲的功能，满足用户全面的需求。
高精度高速度
机器采用 2M 像素工业相机，在 20u 时 FOV 区域大小为：32mm X 24mm。机器可以
在 1sec 内完成对 4/5FOV 的拍摄和检测。通过对相机的调整，可以将最高分辨率升至 10um。
高检出率
通过对彩色图像的分析处理，加以本公司独有的检测算法。机器可以保证较高的捡出率
和直通率。
机器指标
图像系统： 2M 像素彩色 CCD 工业相机
分辨率（标准）： 10um/Pixel – 20um/Pixel
检测元件： 01005Chip 元件、0.3Pitch 引脚元件（SOP、QFP、Connector）、其他异形
元件
检测项目： 缺件、极性反向、位置偏移、焊锡不良、引脚短路、、、、、、等
基板尺寸： 50mm X 50mm ～ 330mm X 250mm
基板厚度： 0.3mm ~ 6mm
基板上下方高度： 上方 30mm 下方 60mm
基板上下方高度： 上方 30mm 下方 60mm
基板流向: 左至右 或 右至左 (可选)

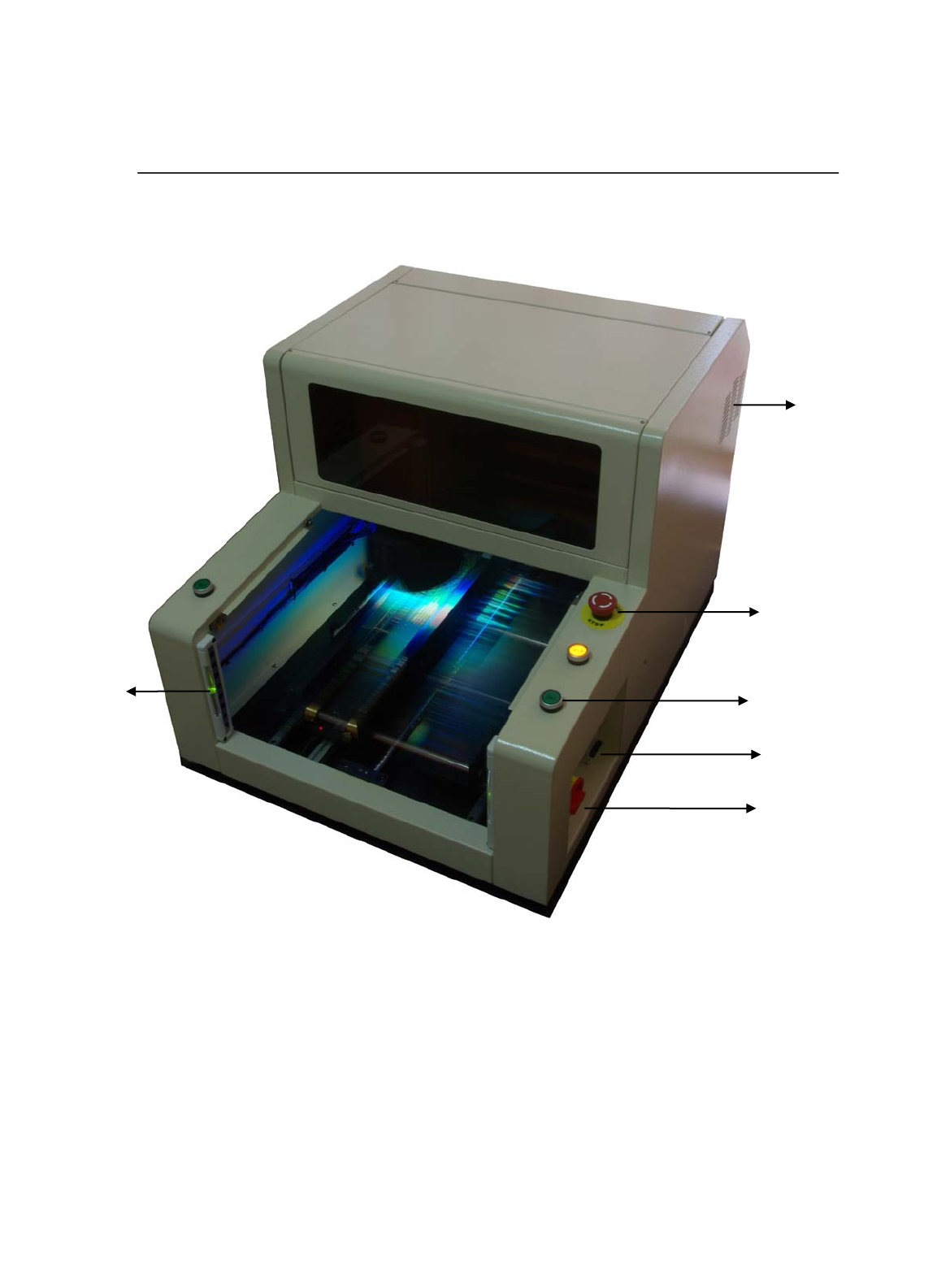

机器外观介绍
前方
1) 风扇
2) 紧急按钮
3) 启动按钮
4) 空气开关
5) 主电源开关
6) 安全传感器
7)
8)
9)
10)
11）
(1)风扇
(2)紧急按钮
(3)启动按钮
(4)空气开关
(5)主电源开关
(6)安全传感器
开关机流程
开机流程
开机准备
1) 确定空气压力达到 0.5mPa（XIA-MD1000 无需气压）
2) 确认 220V 交流电源已接通至空气断路开关
3) 确认机器上盖在正确位置
4) 确认紧急停开关已释放
开机
1) 闭合空气短路开关
2) 打开主电源开关(CVImage.exe)
3) 进入软件主画面
4) 选择菜单执行“归零”命令
5) 等待机器“归零”结束，黄灯常亮
关机流程
1) 退出主程序(CVImage.exe)
2) 退出 Windows
3) 电脑关闭后，关闭主电源开关至 OFF 位置
