3 Dane techniczne i zespo ł y Instrukcja eksploatacji SIPLACE SX1/SX2 3.3 Wymiary i ci ęż ar Od wersji oprogramowania SR.706.1 SP1 Wydanie 10/2014 102 3.3.2 W ymiary gabarytowe 3.3.2.1 Wymiary automa tu SX1/SX2 3 Rys. 3.…
Instrukcja eksploatacji SIPLACE SX1/SX2 3 Dane techniczne i zespoły
Od wersji oprogramowania SR.706.1 SP1 Wydanie 10/2014 3.3 Wymiary i ciężar
101
3.3 Wymiary i ciężar
3.3.1 Dane techniczne - wymiary gabarytowe i ciężar
3
Długość automatu
SX1/SX2 1500mm
Szerokość automatu
SX1/SX2
*a
2475mm
Wysokość automatu
z lampką sygnalizacyjną
Z rozłożonymi kołpakami ochronnymi
(przy wysokości transportera płytek 900 mm)
(przy wysokości transportera płytek 930 mm)
(przy wysokości transportera płytek 950 mm)
maks. 1765 mm
1980mm
2010mm
2030mm
Prześwit pod automatem
(przy wysokości transportera płytek 900 mm)
(przy wysokości transportera płytek 930 mm)
(przy wysokości transportera płytek 950 mm)
120 mm ± 15 mm
150 mm ± 15 mm
170 mm ± 15 mm
Masa SX
*b
SX1 z 2 wózkami na podzespoły 60
SX1 z 2 wózkami na podzespoły 60 (w pełni wyposażonych)
SX2 z 2 wózkami na podzespoły 60
SX2 z 2 wózkami na podzespoły 60 (w pełni wyposażonych)
2482 kg
2806 kg
2532 kg
2856 kg
Powierzchnia ustawienia SX
a
SX1/SX2 z 2 wózkami na podzespoły 60 3,71 m²
Przy obliczaniu obciążenia powierzchniowego uwzględniono dodatkową prze-
strzeń roboczą 0,5 m z każdej strony maszyny.
Obciążenie powierzchniowe SX
c
SX1
SX2
6,1 kN/m²
6,2 kN/m²
Przy obliczaniu obciążenia powierzchniowego uwzględniono dodatkową prze-
strzeń roboczą 1,0 m z każdej strony maszyny.
Obciążenie powierzchniowe SX
c
SX1
SX2
4,7 kN/m²
4,8 kN/m²
Liczba nóżek maszyny 4
*)a Konfiguracja standardowa: 1 wózek na podzespoły wewnętrzny i 1 wózek na podzespoły zewnętrzny z uchwytami złożonymi
w dół.
*)b Konfiguracja standardowa: 1 wózek na podzespoły wewnętrzny, 1 wózek na podzespoły zewnętrzny i transporter pojedyn-
czy.
3 Dane techniczne i zespoły Instrukcja eksploatacji SIPLACE SX1/SX2
3.3 Wymiary i ciężar Od wersji oprogramowania SR.706.1 SP1 Wydanie 10/2014
102
3.3.2 Wymiary gabarytowe
3.3.2.1 Wymiary automatu SX1/SX2
3
Rys. 3.3 - 1 Wymiary automatu SX1/SX2 (1 wózek na podzespoły wewnętrzny, 1 wózek na podzespoły zewnętrzny)
Instrukcja eksploatacji SIPLACE SX1/SX2 3 Dane techniczne i zespoły
Od wersji oprogramowania SR.706.1 SP1 Wydanie 10/2014 3.3 Wymiary i ciężar
103

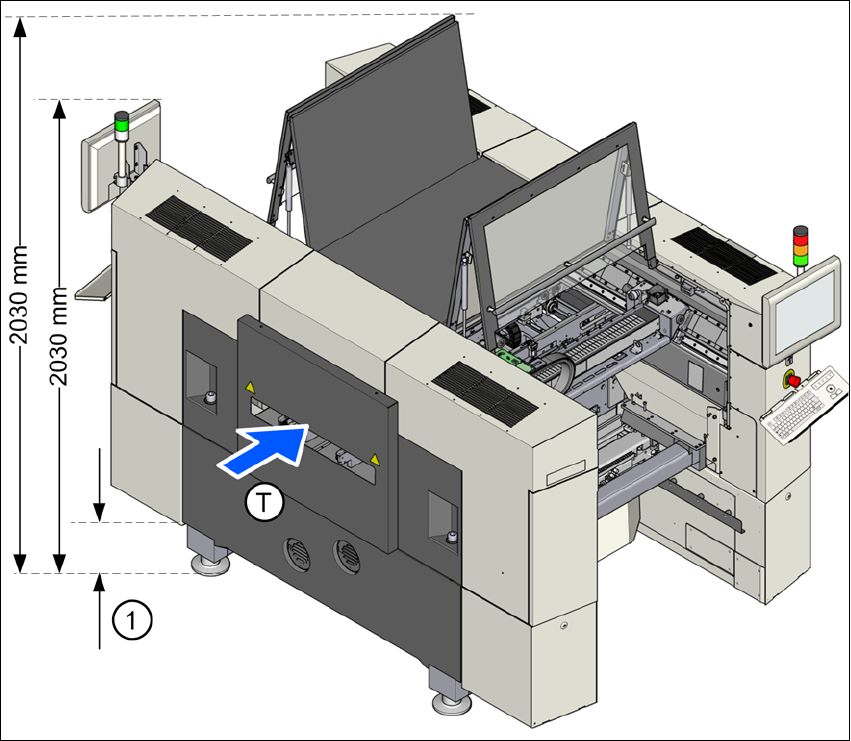

3.3.3 Wysokość rozłożonego kołpaka ochronnego
3
Rys. 3.3 - 2 Wysokość rozłożonego kołpaka ochronnego - wymiary w milimetrach
Podane wymiary odnoszą się do maks. wysokości transportera płytek drukowanych 950 mm.
(1) Wysokość jest zmienna, w zależności od ustawionej wysokości transportera płytek
– przy wysokości transportera płytek 900 mm = 120 mm ± 15 mm
– przy wysokości transportera płytek 930 mm = 150 mm ± 15 mm
– przy wysokości transportera płytek 950 mm = 170 mm ± 15 mm
