Instrukcja eksploatacji SIPLACE SX1/SX2 3 Dane techniczne i zespo ł y Od wersji oprogramowania SR.706.1 SP1 Wydanie 10/2014 3.4 Przegl ą dy podzespo ł ów 107 3.4.2 Przegl ą d zespo ł ów SIPLACE SX1 3 3 Rys. 3.4 - 2 Autom…
3 Dane techniczne i zespoły Instrukcja eksploatacji SIPLACE SX1/SX2
3.4 Przeglądy podzespołów Od wersji oprogramowania SR.706.1 SP1 Wydanie 10/2014
106
3.4 Przeglądy podzespołów
3.4.1 Przegląd podzespołów SIPLACE SX2
3
3

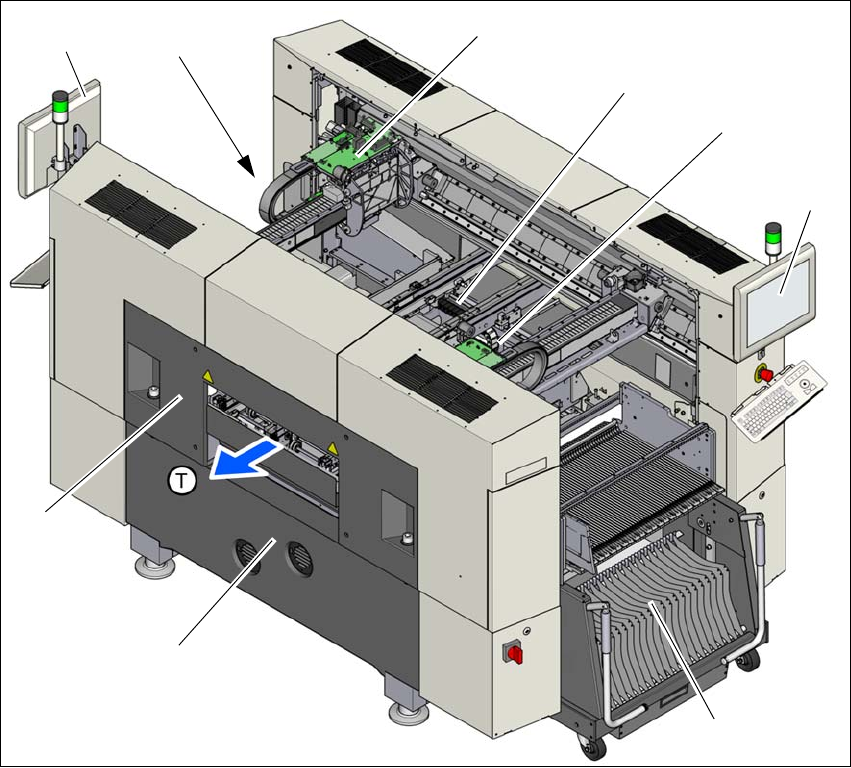

Rys. 3.4 - 1 Przegląd podzespołów automatu SX2
(1) Moduł podstawowy
(2) Moduł robota
(3) Portal 2 z głowicą uzbrajającą
(4) Układ transportu płytek drukowanych (transportery pojedyncze albo podwójne)
(5) Portal 1 z głowicą uzbrajającą
(6) Monitor z klawiaturą (2x)
(7) Wózek na podzespoły na stanowisku 1
(8) Stanowisko 2 z zespołem wciągowym, urządzeniem do odcinania pasów, kanałem prowa-
dzącym do pustych pasów
(T) Kierunek transportu płytek drukowanych
(1)
(2)
(3)
(4)
(5)
(6)
(7)
(6)
(8)
Instrukcja eksploatacji SIPLACE SX1/SX2 3 Dane techniczne i zespoły
Od wersji oprogramowania SR.706.1 SP1 Wydanie 10/2014 3.4 Przeglądy podzespołów
107
3.4.2 Przegląd zespołów SIPLACE SX1
3
3

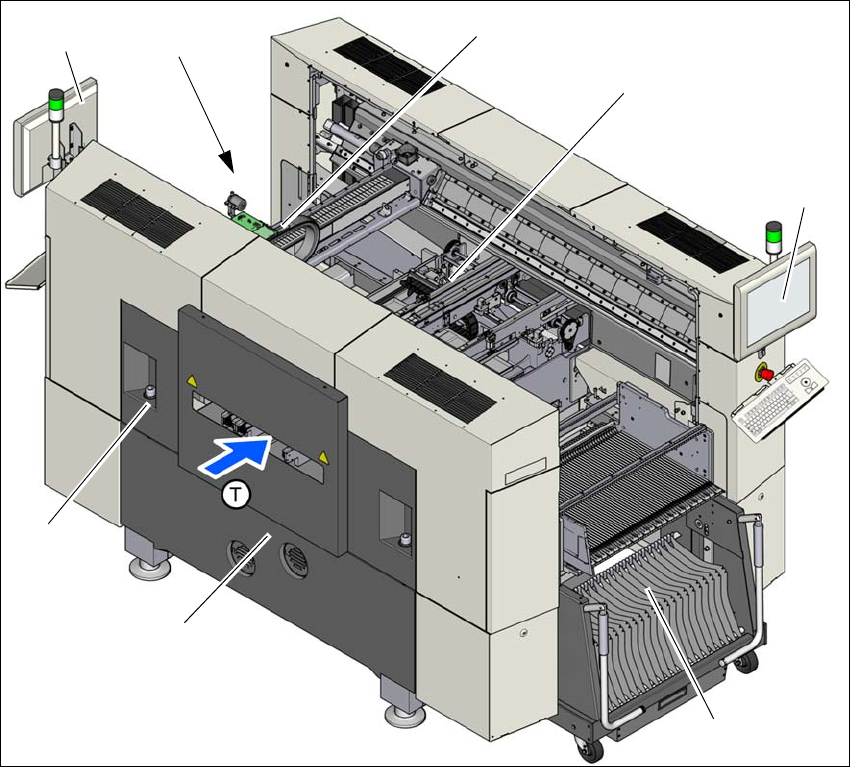

Rys. 3.4 - 2 Automat SX1 - przegląd podzespołów
(1) Moduł podstawowy
(2) Moduł robota
(3) Portal 1 z głowicą uzbrajającą
(4) Układ transportu płytek drukowanych (transportery pojedyncze albo podwójne)
(5) Monitor z klawiaturą (2x)
(6) Stanowisko 2 z wózkiem na podzespoły
(7) Stanowisko 1 z zespołem wciągowym, urządzeniem do odcinania pasów, kanałem prowa-
dzącym do pustych pasów
(T) Kierunek transportu płytek drukowanych
(1)
(2)
(3)
(4)
(5)
(6)
(5)
(7)
3 Dane techniczne i zespoły Instrukcja eksploatacji SIPLACE SX1/SX2
3.5 Głowica montażowa Od wersji oprogramowania SR.706.1 SP1 Wydanie 10/2014
108
3.5 Głowica montażowa
3.5.1 SIPLACE SpeedStar C&P20 dla uzbrojenia Very High Speed
3

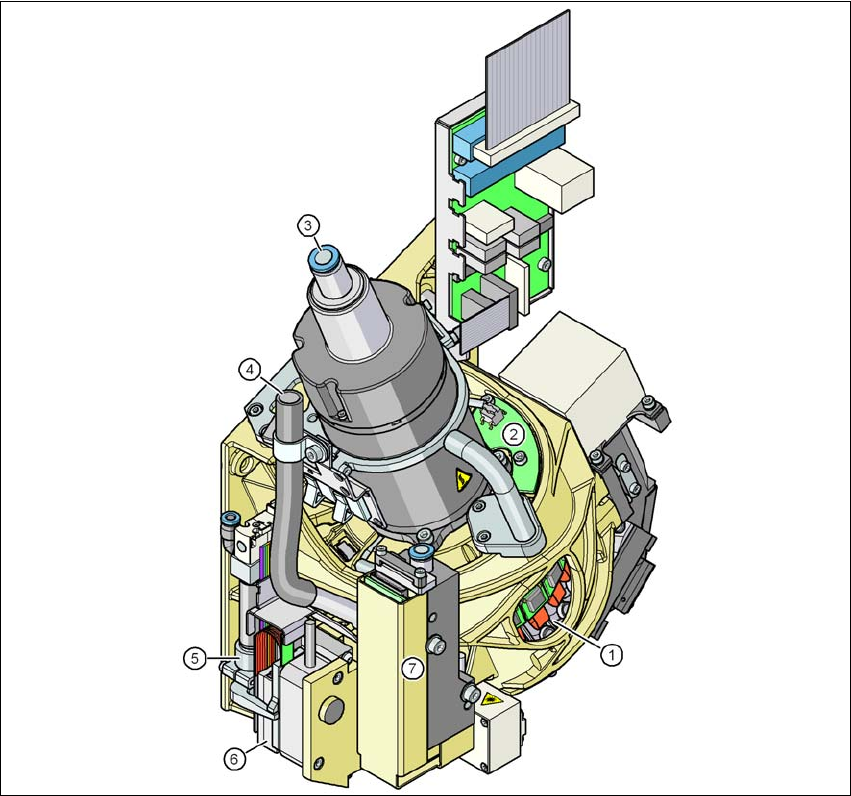

Rys. 3.5 - 1 SIPLACE SpeedStar - Zespoły funkcjonalne część 1
(1) Napęd DP, 20 napędów
(2) Płytka "Układ trzymania czujnika próżni"
(3) Złącze sprężonego powietrza do 20 dysz Venturiego obwodu odbierania, montażu i trzyma-
nia
(4) Przewód powietrza odlotowego ciśnieniowego zaworu regulacyjnego (7)
(5) Cylinder powrotny
(6) Silnik osi Z (silnik liniowy)
(7) Ciśnieniowy zawór regulacyjny
